Automat schodowy p/t ASO-205 230V/10A | ASO-205 F&F

Opis i Kluczowe Cechy

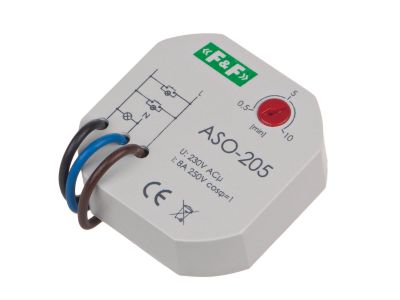

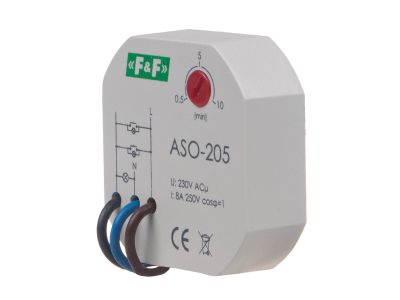

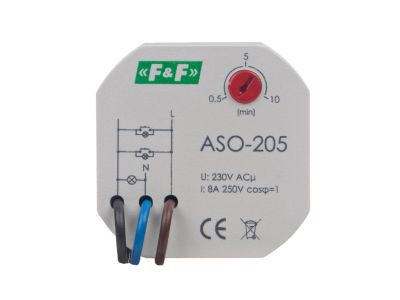

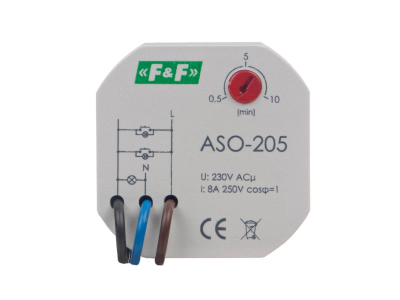

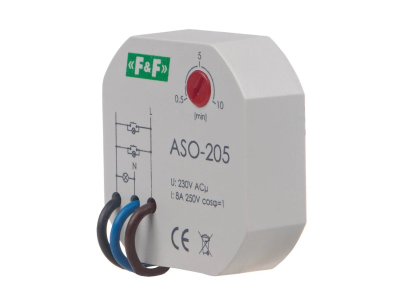

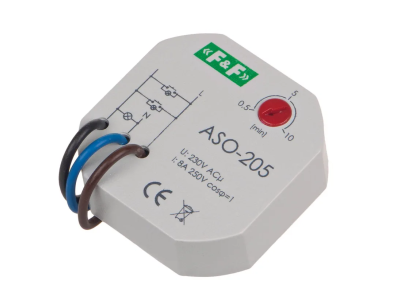

Automat schodowy ASO-205 marki F&F to profesjonalne urządzenie sterujące, zaprojektowane z myślą o efektywnym zarządzaniu oświetleniem w ciągach komunikacyjnych. Urządzenie pracuje pod napięciem znamionowym 230 V AC i charakteryzuje się maksymalnym prądem obciążenia w kategorii AC-1 wynoszącym 10 A, co pozwala na bezpośrednie sterowanie znacznymi obciążeniami rezystancyjnymi. Sercem urządzenia jest niezawodny przekaźnik z konfiguracją styków 1 × NO (normalnie otwarty). Kluczową funkcjonalnością automatu jest płynna regulacja czasu wyłączenia w szerokim zakresie od 30 sekund (0,5 min) do 10 minut, co pozwala na precyzyjne dostosowanie pracy systemu do specyfiki obiektu. Urządzenie cechuje się minimalnym poborem mocy na poziomie zaledwie 0,4 W, co wpisuje się w standardy energooszczędności nowoczesnych instalacji elektrycznych.

• Współpraca z przyciskami podświetlanymi: Układ wejściowy został przystosowany do pracy z przyciskami wyposażonymi w neonówki lub diody LED, co jest standardem w nowoczesnym budownictwie.
• Kompaktowa konstrukcja: Średnica obudowy wynosząca 55 mm oraz wysokość zaledwie 13 mm pozwalają na bezproblemową instalację w standardowych puszkach instalacyjnych.
• Szybkość reakcji: Opóźnienie zadziałania wynosi mniej niż 1 sekunda, co gwarantuje natychmiastowe załączenie oświetlenia po naciśnięciu przycisku.
• Szeroki zakres temperatur: Urządzenie pracuje stabilnie w temperaturach od -25 °C do +50 °C.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z europejskimi standardami bezpieczeństwa oraz kompatybilności elektromagnetycznej. Stopień ochrony IP20 definiuje przeznaczenie urządzenia do montażu wewnątrz pomieszczeń, w miejscach suchych i zabezpieczonych przed bezpośrednim wpływem czynników atmosferycznych. Zastosowanie wysokiej jakości komponentów elektronicznych gwarantuje długotrwałą i bezawaryjną pracę przekaźnika wykonawczego, co jest kluczowe w systemach oświetlenia klatek schodowych o wysokiej częstotliwości użytkowania.

Zastosowanie

Automat schodowy ASO-205 znajduje szerokie zastosowanie w instalacjach elektroenergetycznych budynków mieszkalnych, biurowych oraz przemysłowych. Jest idealnym rozwiązaniem do sterowania oświetleniem na klatkach schodowych, korytarzach, w piwnicach oraz garażach podziemnych. Dzięki możliwości współpracy z wieloma przyciskami sterującymi połączonymi równolegle, system pozwala na załączanie światła z dowolnego punktu na trasie przejścia, zapewniając bezpieczeństwo i komfort użytkowników przy jednoczesnej optymalizacji kosztów zużycia energii elektrycznej poprzez automatyczne wygaszanie punktów świetlnych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Automat ASO-205 jest dedykowany do montażu podtynkowego w puszce o średnicy Ø60 mm. Dzięki ultra-płaskiej obudowie (13 mm), urządzenie mieści się w puszce pod osprzętem (np. pod przyciskiem dzwonkowym). Przyłącze elektryczne realizowane jest za pomocą trzech fabrycznie wyprowadzonych przewodów typu DY o przekroju znamionowym 1,0 mm² i długości 10 cm. Przekrój ten zapewnia odpowiednią obciążalność prądową oraz mechaniczną trwałość połączenia. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone, a schemat połączeń jest zgodny z dokumentacją techniczną producenta.

FAQ

• Czy automat ASO-205 współpracuje z oświetleniem LED? Tak, urządzenie może sterować oświetleniem LED, jednak należy pamiętać o prądach rozruchowych zasilaczy impulsowych, które nie powinny przekraczać parametrów znamionowych przekaźnika (10 A AC-1).
• Czy mogę ustawić czas świecenia na 15 minut? Nie, maksymalny zakres regulacji czasu wyłączenia dla tego modelu wynosi 10 minut.
• Czy urządzenie posiada funkcję przeciwblokady? Model ASO-205 nie posiada funkcji przeciwblokady, co oznacza, że zablokowanie przycisku w pozycji wciśniętej spowoduje ciągłe świecenie lamp.
• Jakie jest przyłącze urządzenia? Urządzenie posiada wyprowadzone przewody 3×DY 1,0 mm² o długości 10 cm, co ułatwia montaż w ciasnych przestrzeniach puszek instalacyjnych.
