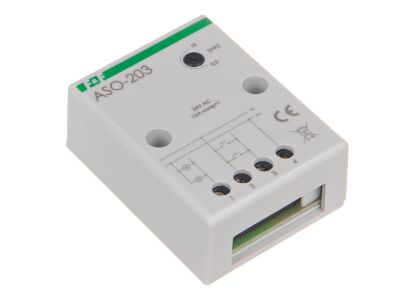

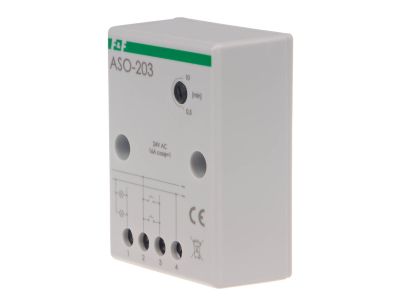

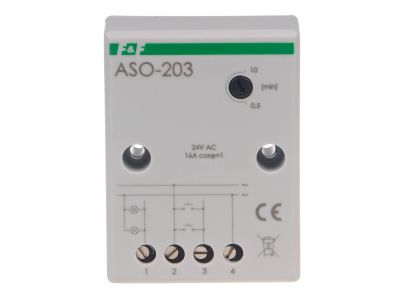

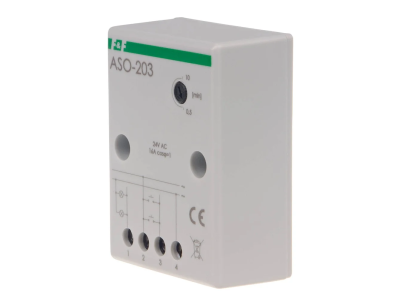

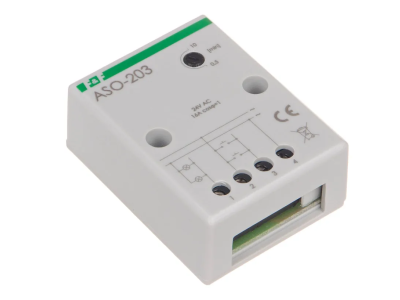

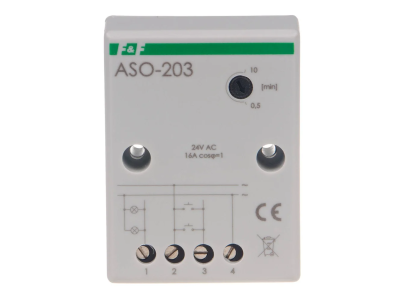

Automat schodowy ASO-203 24V/16A z zaciskami śrubowymi i funkcją przeciwblokady | ASO-203 F&F

Opis i Kluczowe Cechy

Automat schodowy ASO-203 to urządzenie przeznaczone do sterowania oświetleniem z opóźnionym wyłączeniem. Zasilanie 24 V AC/DC, maksymalny prąd obciążenia AC-1 16 A – zapewnia bezpieczną pracę w obwodach oświetleniowych o znacznym obciążeniu. Element wykonawczy stanowi przekaźnik z konfiguracją styków 1×NO, co gwarantuje niezawodne załączanie. Opóźnienie wyłączenia regulowane w zakresie 0,5–10 minut umożliwia dopasowanie czasu świecenia do potrzeb użytkownika. Urządzenie wyposażone w funkcję przeciwblokady zapobiegającą przypadkowemu ciągłemu zaświeceniu. Przyłącze zaciskami śrubowymi 4,0 mm². Montaż natynkowy, stopień ochrony IP20.

• Napięcie zasilania 24 V AC/DC: umożliwia zastosowanie w instalacjach bezpiecznego napięcia, idealne do obwodów sterowania niskonapięciowego.
• Prąd znamionowy AC-1 16 A: pozwala na podłączenie obciążeń o dużej mocy, bez ryzyka przegrzania styków.
• Regulowany czas opóźnienia wyłączenia 0,5–10 min: umożliwia precyzyjne dostosowanie czasu świecenia do charakteru pomieszczenia.
• Funkcja przeciwblokady: chroni przed przypadkowym pozostawieniem oświetlenia włączonego na stałe, zwiększając bezpieczeństwo i oszczędność energii.
• Zaciski śrubowe 4,0 mm²: ułatwiają podłączenie przewodów o odpowiednim przekroju, zapewniając pewne i trwałe połączenie z momentem dokręcania 0,5 Nm.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Jest przeznaczony do instalacji w budynkach mieszkalnych i użyteczności publicznej zgodnie z obowiązującymi przepisami.

Zastosowanie

Automat schodowy ASO-203 znajduje zastosowanie wszędzie tam, gdzie wymagane jest automatyczne wyłączanie oświetlenia po upływie zadanego czasu, szczególnie w miejscach o ruchu pieszych.

• Sterowanie oświetleniem na klatkach schodowych i korytarzach – zapewnia komfort i oszczędność energii.
• Wcinki oświetlenia w pomieszczeniach gospodarczych, piwnicach i garażach – światło włącza się na potrzebny czas, a następnie samo gaśnie.
• Jako element automatyki budynkowej w obwodach sterowanych niskim napięciem 24 V – współpracuje z przyciskami monostabilnymi.
• Oświetlenie przejść, szatni, toalet publicznych – redukuje zużycie prądu przy braku obecności.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do wykonywania prac elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Automat montowany jest natynkowo – należy zapewnić odpowiednią przestrzeń i zamocować go na stabilnym podłożu. Przewody przyłączeniowe (maks. przekrój 4,0 mm²) podłącz do zacisków śrubowych z momentem dokręcania 0,5 Nm, zgodnie z dokumentacją producenta. Dobierz przekrój przewodów do prądu obciążenia (16 A). Nie przekraczaj temperatury pracy -25 °C do +50 °C.

FAQ

• Czy ASO-203 współpracuje z przyciskami podświetlanymi? Nie, zgodnie z danymi urządzenie nie jest przystosowane do współpracy z przyciskami podświetlanymi ze względu na brak separacji galwanicznej i konstrukcję wejścia.
• Jaki jest stopień ochrony automatu? Stopień ochrony wynosi IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm i brak ochrony przed wilgocią – należy montować w suchym pomieszczeniu.
• Czy styk jest normalnie otwarty (NO) czy normalnie zamknięty? Automat ma konfigurację 1×NO (normalnie otwarty). Po naciśnięciu przycisku styk zwierany jest na czas opóźnienia, a następnie rozłącza się.
