Automat schodowy AS-B220 230V/16A montaz na szynie DIN | AS-B220 F&F

Opis i Kluczowe Cechy

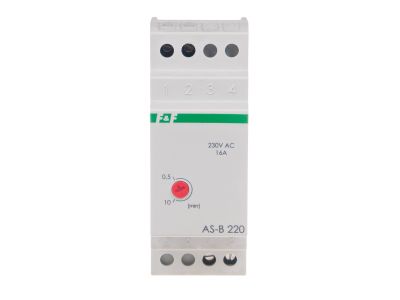

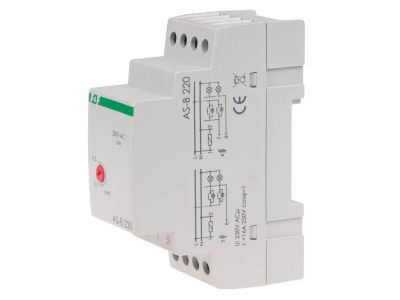

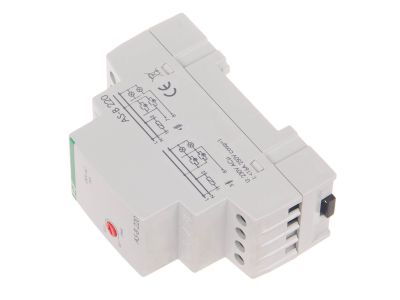

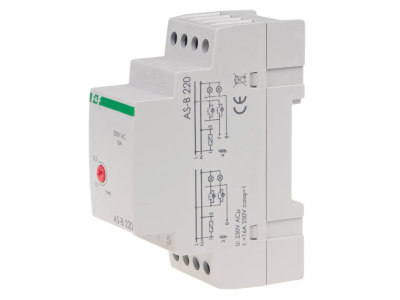

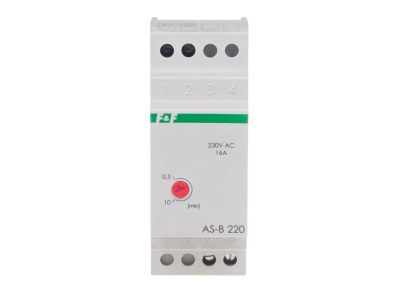

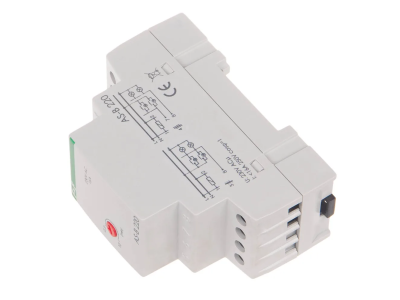

Automat schodowy AS-B220 marki F&F to profesjonalne urządzenie sterujące, zaprojektowane do precyzyjnego zarządzania oświetleniem w ciągach komunikacyjnych. Urządzenie charakteryzuje się wysoką obciążalnością prądową wynoszącą 16 A (kategoria AC-1), co pozwala na bezpośrednie sterowanie rozbudowanymi obwodami oświetleniowymi bez konieczności stosowania dodatkowych styczników. Elementem wykonawczym jest niezawodny przekaźnik z konfiguracją styków 1 × NO (normalnie otwarty).

• Regulacja czasu: Płynna nastawa opóźnienia wyłączenia w szerokim zakresie od 0,5 do 10 minut pozwala na dostosowanie pracy systemu do specyfiki obiektu.
• Współpraca z przyciskami podświetlanymi: Układ wejściowy został przystosowany do obsługi przycisków wyposażonych w neonówki lub diody LED, co jest standardem w nowoczesnych instalacjach klatkowych.
• Efektywność energetyczna: Pobór mocy na poziomie zaledwie 1,2 W minimalizuje koszty eksploatacji systemu sterowania.
• Solidne przyłącza: Zaciski śrubowe o przekroju 4,0 mm² gwarantują pewny styk elektryczny i ułatwiają montaż przewodów o większych przekrojach.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa i jakości obowiązującymi w branży elektrotechnicznej. Stopień ochrony IP20 zapewnia bezpieczne użytkowanie wewnątrz rozdzielnic elektrycznych, chroniąc przed przypadkowym dotykiem części pod napięciem. Urządzenie przystosowane jest do pracy w szerokim zakresie temperatur od -25°C do +50°C, co potwierdza jego niezawodność w zmiennych warunkach środowiskowych panujących w budynkach.

Zastosowanie

Automat AS-B220 znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Jest idealnym rozwiązaniem do sterowania oświetleniem na klatkach schodowych, w korytarzach biurowców, piwnicach oraz garażach podziemnych. Dzięki możliwości ponownego załączenia po cyklu wyłączenia, zapewnia pełną kontrolę nad oświetleniem w miejscach o dużym natężeniu ruchu pieszego, gdzie kluczowe jest bezpieczeństwo i oszczędność energii elektrycznej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Automat AS-B220 zajmuje szerokość 2 modułów (35 mm) i jest przeznaczony do montażu na standardowej szynie DIN (TH-35). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Zalecany moment dokręcania zacisków śrubowych wynosi 0,5 Nm, co zapobiega uszkodzeniu gniazd przy jednoczesnym zapewnieniu optymalnego docisku przewodu.
• Podłączenie: Urządzenie wymaga zasilania 230 V AC. Należy postępować zgodnie ze schematem podłączenia, uwzględniając brak separacji styku.
• Lokalizacja: Ze względu na stopień ochrony IP20, automat należy montować w obudowach lub rozdzielnicach modułowych chroniących przed wilgocią i pyłem.

FAQ

1. Czy automat AS-B220 posiada funkcję przeciwblokady?
Nie, ten model nie posiada funkcji przeciwblokady. Zablokowanie przycisku sterującego w pozycji wciśniętej spowoduje ciągłe świecenie oświetlenia.

2. Jaki jest maksymalny prąd obciążenia dla tego urządzenia?
Maksymalny prąd obciążenia wynosi 16 A dla odbiorników rezystancyjnych (AC-1), co pozwala na podłączenie znacznej mocy oświetleniowej.

3. Czy mogę stosować przyciski z podświetleniem?
Tak, automat AS-B220 jest w pełni kompatybilny z przyciskami wyposażonymi w elementy podświetlające.

4. Jak szybko reaguje urządzenie po naciśnięciu przycisku?
Opóźnienie zadziałania jest niemal niezauważalne i wynosi mniej niż 1 sekundę.
