Automat schodowy AS-223 230V/16A, z funkcją przeciwblokady, montaż na szynie DIN | AS-223 F&F

Opis i Kluczowe Cechy

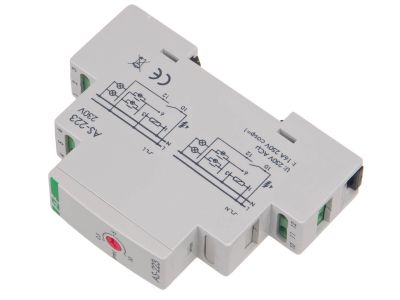

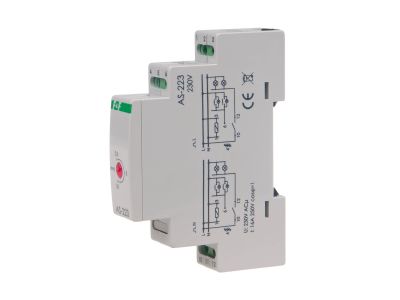

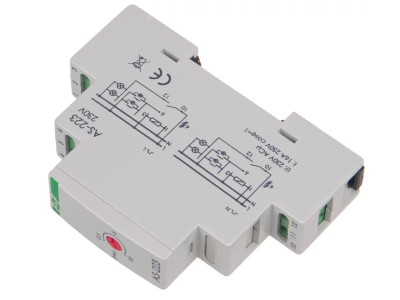

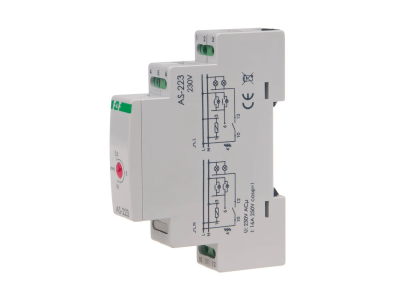

Automat schodowy AS-223 to przekaźnikowy moduł czasowy przeznaczony do sterowania oświetleniem w ciągach komunikacyjnych. Działa przy napięciu 230 V AC i prądzie obciążenia do 16 A, co umożliwia bezpieczne przełączanie obwodów o znacznym obciążeniu. Dzięki regulacji czasu wyłączenia w zakresie 0,5–10 minut oraz funkcji przeciwblokady zapewnia komfort i niezawodność. Urządzenie ma szerokość 1 modułu (18 mm) i montowane jest na szynie DIN.

• Maksymalny prąd obciążenia 16 A (AC-1): gwarantuje bezpieczną pracę w obwodach oświetleniowych przy dużym obciążeniu, bez ryzyka przegrzania styków.
• Regulowany czas wyłączenia 0,5–10 min: pozwala precyzyjnie dostosować czas świecenia do charakterystyki instalacji – od krótkiego podświetlenia po dłuższą obecność na klatce schodowej.
• Funkcja przeciwblokady: zapobiega dławieniu styku w przypadku długotrwałego wciśnięcia przycisku, zwiększając żywotność układu.
• Współpraca z przyciskami podświetlanymi: dzięki separacji styku automat bezproblemowo łączy się z typowymi przyciskami z diodą LED, bez ryzyka zakłóceń.
• Szerokość 1 modułu (18 mm): oszczędza miejsce w rozdzielnicy, ułatwiając rozbudowę instalacji modułowej.

Zgodność z Normami

Automat schodowy AS-223 jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Urządzenie zaprojektowano zgodnie ze standardami DIN dla aparatury modułowej, co potwierdza jego jakość i bezpieczeństwo użytkowania.

Zastosowanie

Automat schodowy AS-223 znajduje zastosowanie w instalacjach wymagających automatycznego wyłączania oświetlenia po upływie zadanego czasu. Sprawdza się w miejscach, gdzie priorytetem jest wygoda i oszczędność energii.

• Sterowanie oświetleniem klatek schodowych – włącza światło po naciśnięciu przycisku i wyłącza po ustawionym czasie.
• Oświetlenie korytarzy i długich ciągów komunikacyjnych – pozwala uniknąć zbędnego palenia się światła.
• Pomieszczenia gospodarcze, magazyny, garaże – automatyczne wyłączanie po opuszczeniu strefy.
• Element systemów automatyki budynkowej – współpracuje z przyciskami podświetlanymi i może inicjować impuls do styczników lub przekaźników.

Wskazówki Montażowe

Montaż i podłączenie automatu schodowego AS-223 powinny być wykonywane przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Zaciski śrubowe przystosowane do przewodów o przekroju do 2,5 mm²; moment dokręcający wynosi 0,4 Nm. Przekrój przewodów należy dobrać do prądu obciążenia (16 A) zgodnie z obowiązującymi przepisami.

FAQ

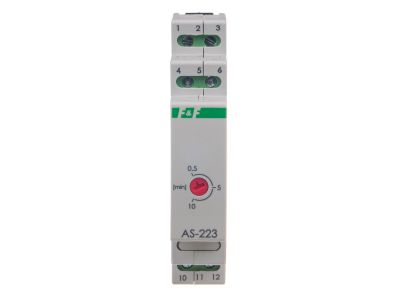

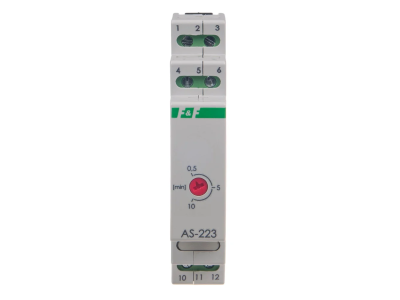

• Jak regulować czas wyłączenia? Czas wyłączenia ustawia się pokrętłem na obudowie w zakresie od 0,5 do 10 minut. Zakres ten pozwala precyzyjnie dopasować opóźnienie do potrzeb konkretnej instalacji.
• Czy automat współpracuje z przyciskami podświetlanymi? Tak – dzięki separacji styku automat AS-223 może współpracować z typowymi przyciskami podświetlanymi (np. LED) bez ryzyka zakłóceń działania.
• Jaki stopień ochrony ma urządzenie? Stopień ochrony IP20 oznacza, że automat jest przystosowany do montażu w suchych pomieszczeniach, np. w zamkniętej rozdzielnicy elektrycznej.
