Automat schodowy AS-214 24V/16A montaż na szynie DIN | AS-214 F&F

Opis i Kluczowe Cechy

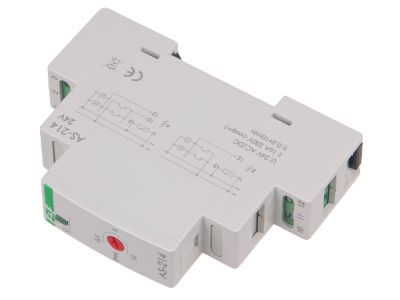

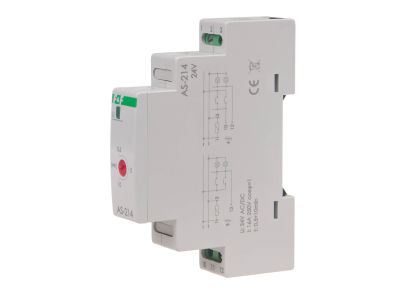

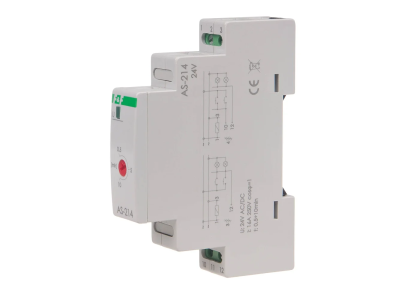

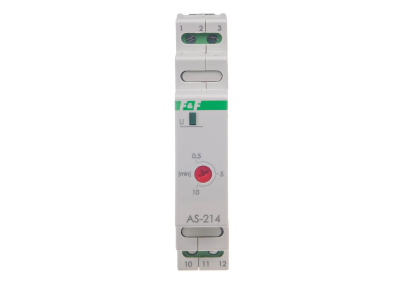

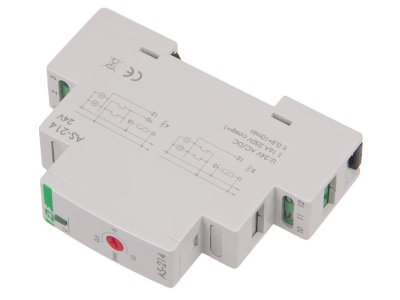

Automat schodowy AS-214 to urządzenie sterujące oświetleniem, zasilane napięciem 24 V AC/DC, z maksymalnym prądem obciążenia 16 A w kategorii AC-1. Zajmuje tylko 1 moduł (18 mm) na szynie DIN TH35, co pozwala zaoszczędzić miejsce w rozdzielnicy. Regulowane opóźnienie wyłączenia w zakresie 0,5 ÷ 10 minut umożliwia dopasowanie czasu świecenia do konkretnego zastosowania.

• Napięcie zasilania 24 V AC/DC: bezpieczna wartość napięcia sterowniczego, idealna do współpracy z układami automatyki i zasilaczami SELV.
• Maksymalny prąd obciążenia AC-1 16 A: umożliwia podłączenie odbiorników o znacznym poborze mocy (np. kilka opraw oświetleniowych) bez ryzyka przeciążenia styków.
• Regulowane opóźnienie wyłączenia 0,5 ÷ 10 min: płynna regulacja czasu za pomocą potencjometru – dostosujesz czas podtrzymania do długości korytarza lub natężenia ruchu.
• Konfiguracja styków 1 × NO (przekaźnik): prosty, niezawodny zestyk zwierny, łatwy do podłączenia w standardowych obwodach oświetleniowych.
• Montaż na szynę 35 mm, szerokość 1 modułu: kompaktowa obudowa ułatwia instalację nawet w ciasnych rozdzielnicach modułowych.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw europejskich dotyczących kompatybilności elektromagnetycznej i niskiego napięcia, posiada oznaczenie CE. Zastosowane rozwiązania konstrukcyjne odpowiadają standardom branżowym dla aparatury modułowej montowanej na szynie DIN.

Zastosowanie

Automat schodowy AS-214 przeznaczony jest do automatycznego wyłączania oświetlenia po zadanym czasie. Sprawdza się wszędzie tam, gdzie światło ma być włączone tylko na czas przejścia lub przebywania osób.

• Sterowanie oświetleniem na klatkach schodowych i korytarzach budynków mieszkalnych, biurowych i użyteczności publicznej.
• Oświetlenie tymczasowe w pomieszczeniach gospodarczych, piwnicach i magazynach.
• Współpraca z przyciskami monostabilnymi (dzwonkowymi) – podanie impulsu włącza światło na ustawiony czas.
• Zastosowanie w szafach sterowniczych do okresowego podtrzymania zasilania układów sygnalizacji lub wentylacji.

Wskazówki Montażowe

Montaż i podłączenie automatu schodowego AS-214 może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie DIN TH35 (35 mm). Zaciski śrubowe przystosowane są do przewodów o przekroju do 2,5 mm². Moment dokręcający zacisków wynosi 0,4 Nm – przestrzegaj tej wartości, aby zapewnić trwałe i bezpieczne połączenie. Przekrój przewodów dobierz zgodnie z maksymalnym prądem obciążenia (16 A) i obowiązującymi normami instalacyjnymi.

FAQ

• Czy automat AS-214 współpracuje z przyciskami podświetlanymi (z diodą LED)? Nie – w danych technicznych producenta wyraźnie podano, że urządzenie nie współpracuje z przyciskami podświetlanymi. Do sterowania używaj standardowych przycisków monostabilnych bez podświetlenia.
• Jaki jest stopień ochrony automatu? Stopień ochrony obudowy to IP20 – oznacza to ochronę przed dostępem do części niebezpiecznych palcem oraz ochronę przed ciałami stałymi o średnicy ≥12,5 mm. Urządzenie przeznaczone jest do montażu wewnątrz suchych rozdzielnic.
• Jak działa regulacja czasu wyłączenia? Opóźnienie wyłączenia ustawia się za pomocą pokrętła potencjometru umieszczonego na obudowie. Zakres regulacji wynosi od 0,5 do 10 minut. Po podaniu impulsu na wejście sterujące przekaźnik zwiera styki na ustawiony czas, a po jego upływie rozłącza obwód.
