Automat schodowy AS-212 230V/16A montaż na szynie DIN | AS-212 F&F

Opis i Kluczowe Cechy

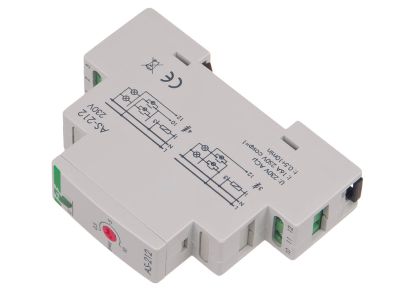

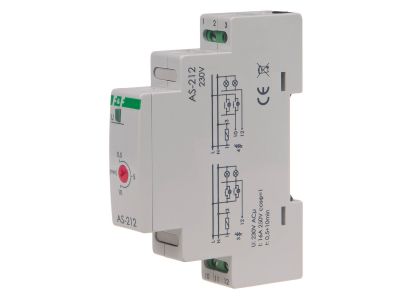

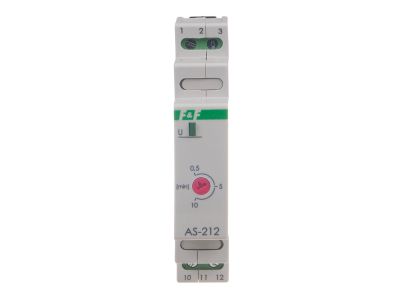

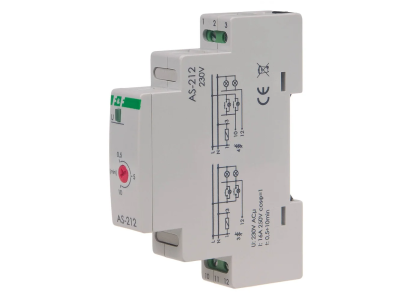

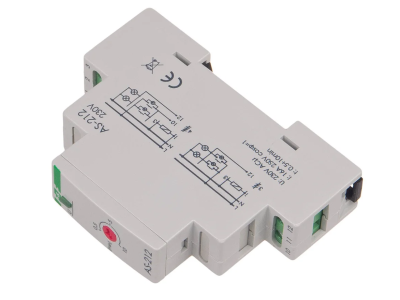

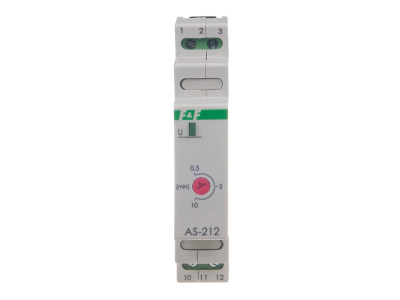

Automat schodowy AS-212 marki F&F to profesjonalne urządzenie sterujące, zaprojektowane z myślą o efektywnym zarządzaniu oświetleniem w ciągach komunikacyjnych. Urządzenie pracuje pod napięciem zasilania 230 V AC i charakteryzuje się maksymalnym prądem obciążenia wynoszącym 16 A (kategoria AC-1), co pozwala na bezpośrednie sterowanie znaczną mocą odbiorników bez konieczności stosowania dodatkowych styczników. Sercem urządzenia jest niezawodny przekaźnik z konfiguracją styków 1 × NO.

• Regulacja czasu: Płynne opóźnienie wyłączenia w zakresie od 0,5 do 10 minut pozwala na precyzyjne dostosowanie czasu świecenia do specyfiki obiektu.
• Współpraca z przyciskami podświetlanymi: Układ wejściowy został zaprojektowany tak, aby bezproblemowo współpracować z wieloma przyciskami wyposażonymi w neonówki lub diody LED.
• Kompaktowa obudowa: Szerokość wynosząca zaledwie 1 moduł (18 mm) pozwala na znaczną oszczędność miejsca w rozdzielnicy elektrycznej.
• Energooszczędność: Bardzo niski pobór mocy na poziomie 0,56 W minimalizuje koszty eksploatacji systemu sterowania.

Zgodność z Normami

Produkt został wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości obowiązującymi w branży elektro-technicznej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz budynków w odpowiednio dobranych obudowach rozdzielczych. Urządzenie spełnia wymagania dotyczące kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania niskonapięciowych aparatów sterowniczych, co potwierdza renoma producenta F&F.

Zastosowanie

Automat AS-212 znajduje szerokie zastosowanie w instalacjach oświetleniowych budynków mieszkalnych, biurowych oraz przemysłowych. Jest idealnym rozwiązaniem do sterowania oświetleniem na klatkach schodowych, w korytarzach, piwnicach oraz garażach podziemnych. Dzięki wysokiej obciążalności 16 A, świetnie sprawdza się w systemach wykorzystujących zarówno tradycyjne źródła światła, jak i nowoczesne oprawy LED (przy uwzględnieniu prądów rozruchowych).

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Automat AS-212 jest przystosowany do montażu na standardowej szynie TH-35 (DIN). Podczas instalacji należy zwrócić uwagę na następujące aspekty techniczne:

• Przyłącze: Zastosowane zaciski śrubowe o przekroju znamionowym 2,5 mm² pozwalają na stabilne i pewne połączenie przewodów instalacyjnych.
• Moment dokręcania: Zalecany moment dokręcający wynosi 0,4 Nm, co zapewnia optymalny styk elektryczny bez ryzyka uszkodzenia zacisku.
• Warunki pracy: Urządzenie może pracować w szerokim zakresie temperatur od -25°C do +50°C, co umożliwia jego montaż w nieogrzewanych rozdzielnicach zewnętrznych.
• Opóźnienie zadziałania: Urządzenie reaguje w czasie krótszym niż 1 sekunda, zapewniając natychmiastowe załączenie światła po naciśnięciu przycisku.

FAQ

1. Czy automat AS-212 posiada funkcję przeciwblokady?
Nie, ten model nie posiada funkcji przeciwblokady. Zablokowanie przycisku w pozycji wciśniętej spowoduje ciągłe świecenie oświetlenia.

2. Czy mogę podłączyć do automatu przyciski z podświetleniem?
Tak, automat AS-212 jest w pełni przystosowany do współpracy z przyciskami wyposażonymi w elementy podświetlające.

3. Jaki jest maksymalny czas podtrzymania światła?
Maksymalne opóźnienie wyłączenia, które można ustawić za pomocą potencjometru na obudowie, wynosi 10 minut.
