Automat schodowy 1Z+1R 230V AC CRM-4 | 002470012 Eti

Alternatywny kod produktu: CRM-4

Opis i Kluczowe Cechy

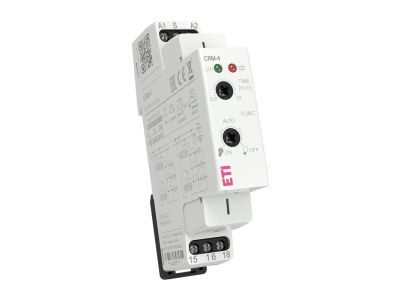

Automat schodowy CRM-4 (symbol 002470012) to przekaźnik czasowy przeznaczony do realizacji funkcji opóźnionego wyłączania oświetlenia. Urządzenie pracuje przy napięciu 230 V AC i wyposażone jest w dwa styki – 1Z+1R (jeden normalnie rozwarty i jeden przełączny), co umożliwia sterowanie obwodami o różnej konfiguracji. Wbudowane zabezpieczenie przed stałym załączeniem chroni instalację przed niekontrolowanym ciągłym świeceniem w przypadku zablokowania przycisku. Kompaktowa konstrukcja pozwala na montaż w rozdzielnicach na szynie TH35.

• Funkcja opóźnionego wyłączenia: Po impulsie załączającym automat wyłącza oświetlenie po upływie zadanego czasu, co zapewnia oszczędność energii i komfort użytkowania na klatkach schodowych oraz w korytarzach.
• Zabezpieczenie przed stałym załączeniem: W przypadku trwałego zwarcia na wejściu sterującym (np. zablokowany przycisk) układ automatycznie odłącza odbiornik, zapobiegając niepożądanemu świeceniu i chroniąc instalację.
• Napięcie zasilania 230 V AC: Przystosowany bezpośrednio do typowych sieci elektrycznych, co ułatwia instalację bez dodatkowych zasilaczy w standardowych obwodach oświetleniowych.
• Styki 1Z+1R (1NO+1CO): Elastyczność podłączenia – jeden styk normalnie otwarty do załączania obciążenia oraz jeden przełączny (wspólny + NO + NC) do sterowania sygnalizacją lub układami współpracującymi.
• Montaż na szynie TH35: Kompaktowa obudowa modułowa umożliwia szybki i pewny montaż w rozdzielnicach, typowy dla aparatury modułowej.

Zgodność z Normami

Automat schodowy CRM-4 został zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz standardami DIN. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Gwarantuje to bezpieczną i niezawodną pracę w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Automat schodowy CRM-4 jest dedykowany do sterowania oświetleniem w obiektach, gdzie wymagana jest czasowa praca odbiornika po impulsie załączającym. Sprawdza się w instalacjach, w których kluczowe jest automatyczne wyłączanie po zadanym czasie.

• Klatki schodowe w budynkach mieszkalnych i biurowych – automatyczne gaszenie światła po opuszczeniu strefy.
• Korytarze i hole – sterowanie oświetleniem z kilku punktów za pomocą przycisków impulsowych.
• Pomieszczenia gospodarcze i techniczne – oświetlenie włączane na czas przebywania, z opóźnionym wyłączeniem po wyjściu.
• Instalacje tymczasowe (np. magazyny, garaże) – prosta realizacja funkcji schodowej bez dodatkowych sterowników.

Wskazówki Montażowe

Prace instalacyjne może wykonywać wyłącznie osoba posiadająca odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do montażu bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do przewidywanego prądu obciążenia (zgodnie z normami PN-IEC 60364). Momenty dokręcania śrub zacisków oraz parametry przyłączeniowe – stosuj się do instrukcji producenta dołączonej do urządzenia. Po zakończeniu montażu sprawdź poprawność połączeń przed załączeniem napięcia.

FAQ

• Jakie napięcie sterowania jest wymagane? Automat CRM-4 zasilany jest napięciem 230 V AC. Do sterowania (podania impulsu załączającego) stosuje się standardowe przyciski zwierne podłączone do wejścia sterującego, również przy napięciu 230 V AC.
• Czy urządzenie posiada zabezpieczenie przed ciągłym załączeniem? Tak, CRM-4 ma wbudowane zabezpieczenie przed stałym załączeniem. W przypadku trwałej zwarcia na wejściu sterującym (np. zablokowany przycisk „świeci”) automat po upływie czasu opóźnienia odłącza odbiornik i pozostaje w stanie wyłączenia do czasu usunięcia zwarcia.
• Jaki jest czas opóźnienia wyłączenia? Czas opóźnienia jest ustawiony fabrycznie na stałą wartość (brak możliwości regulacji w modelu CRM-4). W modelu CRM-42 dostępna jest funkcja programowania czasu za pomocą potencjometru. Dla standardowego CRM-4 należy przyjąć czas określony przez producenta w dokumentacji technicznej.
