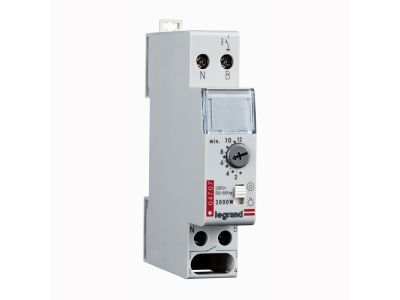

Automat schodowy 16A 1NO, zakres czasu: 0,5, 12min | 004707 Legrand

Opis i Kluczowe Cechy

Automat schodowy o symbolu 004707 to urządzenie przeznaczone do czasowego sterowania obwodami oświetleniowymi. Wyposażony w jeden zestyk zwierny 1NO o obciążalności prądowej 16 A przy napięciu 250 V~, zapewnia bezpieczne przełączanie odbiorników o znacznej mocy – np. lamp halogenowych do 2000 W, świetlówek do 1000 VA oraz lamp energooszczędnych do 1000 W. Zasilanie 230 V~, 50/60 Hz. Szerokość modułu 17,5 mm (1 moduł) umożliwia łatwy montaż w standardowych rozdzielnicach.

• Prąd znamionowy 16 A / napięcie 250 V~: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Regulowany zakres czasu opóźnienia (0,5 min i 12 min): umożliwia dopasowanie czasu świecenia do konkretnego zastosowania – od krótkiego przejścia po długie oświetlenie klatki schodowej.
• Zabezpieczenie przed zablokowaniem przycisku: chroni przed niekontrolowanym, ciągłym załączeniem odbiornika w przypadku awarii łącznika sterującego.
• Szerokość 1 modułu (17,5 mm): oszczędza miejsce w rozdzielnicy i ułatwia integrację z inną aparaturą modułową.
• Produkt oszczędzający energię: automatyczne wyłączenie po zaprogramowanym czasie eliminuje zbędne zużycie prądu.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada certyfikat CE. Montaż i eksploatacja zgodne ze standardem DIN oraz zasadami instalacji elektrycznych.

Zastosowanie

Automat schodowy 004707 znajduje zastosowanie wszędzie tam, gdzie wymagane jest czasowe załączanie oświetlenia z możliwością samoczynnego wyłączenia.

• Sterowanie oświetleniem klatek schodowych, korytarzy i ciągów komunikacyjnych
• Impulsowe załączanie obwodów oświetleniowych z przycisków dzwonkowych lub łączników bistabilnych
• Współpraca z systemami automatyki budynkowej (PLC, przekaźniki) w trybie czasowym
• Zabezpieczenie przed długotrwałym świeceniem w pomieszczeniach użytkowanych okazjonalnie (piwnice, strychy)

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz zgodnie z obciążeniem i obowiązującymi normami (min. 1,5 mm² dla obwodów 16 A). Moment dokręcania śrub zacisków – według dokumentacji producenta.

FAQ

• Jak ustawić czas opóźnienia? Automat schodowy 004707 posiada dwa, z góry ustawione zakresy czasu: 0,5 minuty oraz 12 minut. Wyboru dokonuje się za pomocą przełącznika na obudowie (zgodnie z instrukcją). Nie ma możliwości płynnej regulacji.
• Czy automat nadaje się do sterowania lampami LED? Tak, pod warunkiem łącznej mocy nieprzekraczającej 1000 W dla lamp energooszczędnych (w tym LED). W przypadku dużego prądu rozruchowego zalecamy dobór z zapasem lub zastosowanie stycznika pośredniczącego.
• Co oznacza zabezpieczenie przed zablokowaniem przycisku? Jeżeli przycisk sterujący (np. dzwonkowy) ulegnie awarii i pozostanie trwale zwarty, układ wewnętrzny automatu zablokuje ciągłe załączenie wyjścia – zapobiegając niekontrolowanej pracy odbiornika.
