Zestaw do montażu, do utworzenia 4-biegunowego 3NP1 do montażu na szynie zbiorczej 60mm | 3NP1944-1ED00 Siemens

Alternatywny kod produktu: 3NP19441ED00

Opis i Kluczowe Cechy

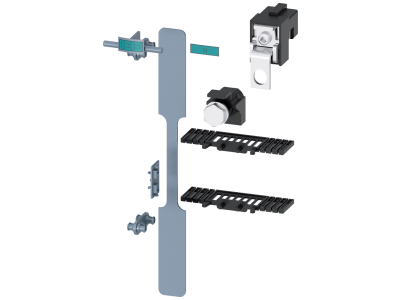

Zestaw montażowy 3NP1944-1ED00 to akcesorium przeznaczone do tworzenia 4-biegunowych konfiguracji rozłączników izolacyjnych bezpiecznikowych 3NP1 montowanych na szynie zbiorczej o szerokości 60 mm. Rozwiązanie wyposażone w zaciski ramowe lub płaskie przyłącza, umożliwiające szybki i pewny montaż aparatury w szafach sterowniczych i rozdzielnicach.

• Konfiguracja 4-biegunowa: Idealne rozwiązanie do zasilania i ochrony obwodów trójfazowych z neutralnym, zapewniając kompleksową ochronę i izolację.
• Montaż na szynie 60 mm: Uniwersalne mocowanie przy użyciu standardowej szyny TS 35, kompatybilne z większością szaf i rozdzielnic.
• Zaciski ramowe/płaskie: Umożliwiają elastyczne podłączenie przewodów o różnych przekrojach, zwiększając komfort montażu i pewność połączenia.
• Wymiary 8 US: Kompaktowa budowa pozwala na oszczędne zagospodarowanie przestrzeni w szafie, nawet przy gęstym wyposażeniu.
• Akcesorium do serii 3NP1: Zapewnia zgodność z rozłącznikami izolacyjnymi bezpiecznikowymi 3NP1, gwarantując pełną funkcjonalność i bezpieczeństwo pracy.

Zgodność z Normami

Zestaw montażowy spełnia wymagania norm europejskich dotyczących aparatury rozdzielczej i sterowniczej, w tym normy EN 60947-1 i EN 60947-3. Produkt posiada deklarację zgodności CE, potwierdzającą jego bezpieczne zastosowanie w instalacjach elektrycznych.

Zastosowanie

Zestaw montażowy 3NP1944-1ED00 przeznaczony jest do budowy wielobiegunowych układów zasilania w szafach sterowniczych, rozdzielnicach niskiego napięcia oraz panelach sterowania.

• Tworzenie 4-biegunowych punktów izolacji w instalacjach trójfazowych z neutralnym – np. w układach napędowych, zasilaniu maszyn przemysłowych.
• Montaż w szafach sterowniczych budynków przemysłowych, gdzie wymagana jest separacja obwodów i ochrona przed zwarciem.
• Wyposażenie rozdzielnic budynków użyteczności publicznej i magazynów – zapewnienie elastycznego podłączenia i łatwej rozbudowy systemu.
• Stosowanie jako element systemu bezpieczeństwa w instalacjach wymagających szybkiego odłączenia zasilania (np. w układach awaryjnego zatrzymania).

Wskazówki Montażowe

Montaż zestawu powinien zostać wykonany przez wykwalifikowaną osobę z uprawnieniami SEP, zgodnie z instrukcją producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Zestaw mocuje się na szynie TS 35 (60 mm) za pomocą standardowych zatrzasków. Po zamontowaniu rozłącznika 3NP1, należy dokręcić zaciski przyłączeniowe z zalecanym momentem obrotowym (szczegółowe wartości znajdują się w dokumentacji technicznej). Zaleca się stosowanie odpowiednich narzędzi dynamometrycznych. Po montażu przeprowadzić testy funkcjonalne izolacji i ciągłości obwodu.

FAQ

• Czy zestaw jest kompatybilny ze wszystkimi modelami rozłączników 3NP1? Zestaw 3NP1944-1ED00 przeznaczony jest wyłącznie do tworzenia 4-biegunowych konfiguracji rozłączników serii 3NP1 z zaciskami ramowymi lub płaskimi, zgodnie z dokumentacją techniczną.
• Jakie przewody można podłączyć do zacisków? Zaciski ramowe/płaskie pozwalają na podłączenie przewodów o przekrojach zgodnych z wymaganiami rozłącznika 3NP1 (szczegółowe zakresy znajdują się w kartach katalogowych serii 3NP).
• Jaki jest maksymalny prąd roboczy zestawu? Maksymalny prąd dobierany jest indywidualnie w zależności od zastosowanego rozłącznika 3NP1 (do 630 A). Zestaw montażowy nie wpływa na parametry prądowe – ograniczenie wynika z charakterystyki samego rozłącznika.
