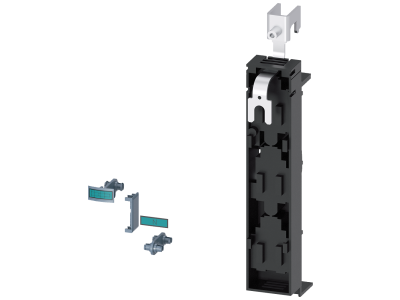

Zestaw do montażu, do utworzenia 4-biegunowego 3NP1 do montażu na szynie zbiorczej 60mm | 3NP1934-1ED20 Siemens

Alternatywny kod produktu: 3NP19341ED20

Opis i Kluczowe Cechy

Zestaw montażowy Siemens 3NP1934-1ED20 umożliwia utworzenie 4‑biegunowego bezpiecznikowego rozłącznika izolacyjnego serii 3NP1. Przeznaczony jest do montażu na szynie zbiorczej 60 mm (system 8US) i dedykowany do wkładek bezpiecznikowych wielkości NH00 z przyłączem płaskim. Jako akcesorium rozszerzające funkcjonalność rozłącznika 3NP1 pozwala na szybką i pewną rozbudowę instalacji w rozdzielnicach głównych i podrozdzielnicach.

• 4‑biegunowa konfiguracja: Umożliwia budowę rozłącznika izolacyjnego o czterech biegunach – niezbędnego w trójfazowych obwodach z przewodem neutralnym (N) lub w układach wymagających dodatkowego bieguna ochronnego.
• Przeznaczenie dla NH00: Kompatybilny z wkładkami bezpiecznikowymi wielkości NH00 – popularnym i szeroko dostępnym standardem dla prądów do 160 A (wkładki NH00) i zapewnia łatwą wymianę bezpieczników.
• Przyłącze płaskie: Wkładki z przyłączem płaskim ułatwiają bezśrubowe łączenie z szyną zbiorczą 60 mm, co skraca czas montażu i poprawia niezawodność połączeń.
• Dedykowany do serii 3NP1: Zaprojektowany jako oryginalne akcesorium do rozłączników bezpiecznikowych Siemens 3NP1 – gwarantuje zachowanie znamion elektrycznych i mechanicznych całego układu.
• Szybka rozbudowa systemu: Pozwala w łatwy sposób rozszerzyć istniejący rozłącznik 3NP1 na wersję 4‑biegunową bez konieczności wymiany całego urządzenia – oszczędność czasu i kosztów.

Zgodność z Normami

Produkt jest zaprojektowany zgodnie z wymaganiami europejskimi (oznakowanie CE) oraz standardami DIN. Stosowany w połączeniu z rozłącznikiem bezpiecznikowym 3NP1, który spełnia normy IEC/EN 60947-1 oraz IEC/EN 60947-3. Zestaw jako element konstrukcyjny nie posiada własnych numerów norm, ale jego parametry są skoordynowane z wymaganiami dla aparatury montowanej na szynie zbiorczej.

Zastosowanie

Zestaw montażowy 3NP1934-1ED20 stosowany jest w rozdzielnicach głównych i podrozdzielnicach przemysłowych oraz budynkowych, gdzie wymagany jest bezpiecznikowy rozłącznik izolacyjny w układzie 4‑biegunowym. Pozwala na bezpieczne odłączanie napięcia w obwodach trójfazowych z przewodem neutralnym oraz w instalacjach wymagających ochrony przed przeciążeniami i zwarciami.

• Tworzenie 4‑biegunowych rozłączników bezpiecznikowych w rozdzielnicach głównych budynków użyteczności publicznej i obiektów przemysłowych.
• Rozbudowa istniejących rozłączników 3NP1 z wersji 3‑biegunowej na 4‑biegunową – np. przy modernizacji instalacji lub dodawaniu przewodu neutralnego.
• Stosowanie w systemach dystrybucji energii z szynami zbiorczymi 60 mm (system 8US) – typowych dla rozdzielnic modułowych i przemysłowych.
• Jako akcesorium do tworzenia zapasowych lub rezerwowych obwodów bezpiecznikowych – szczególnie w aplikacjach wymagających selektywności.

Wskazówki Montażowe

Montaż zestawu powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do pracy przy urządzeniach elektroenergetycznych. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w rozdzielnicy i zabezpieczyć przed ponownym załączeniem. Zestaw montuje się na szynie zbiorczej 60 mm (typu 8US) zgodnie z instrukcją producenta dołączoną do rozłącznika 3NP1. Moment dokręcania śrub przyłączeniowych oraz połączeń szyn należy stosować według dokumentacji technicznej – zazwyczaj 2,5–3 Nm (szczegółowe wartości podane w karcie katalogowej rozłącznika). Przekrój przewodów przyłączonych do rozłącznika (poprzez wkładki bezpiecznikowe) dobrać do prądu znamionowego obwodu oraz do parametrów wkładek NH00. Po zakończeniu montażu sprawdzić poprawność połączeń oraz ciągłość ochrony przed porażeniem.

FAQ

• Czy zestaw zawiera wkładki bezpiecznikowe? Nie. Zestaw 3NP1934-1ED20 jest wyłącznie akcesorium montażowym (stykowym) do rozłącznika 3NP1. Wkładki bezpiecznikowe wielkości NH00 z przyłączem płaskim należy zakupić osobno.
• Jaki jest stopień ochrony (IP) tego zestawu? Stopień ochrony zależy od kompletnego rozłącznika bezpiecznikowego oraz obudowy rozdzielnicy. Sam zestaw jako element konstrukcyjny nie ma przypisanego kodu IP – jest montowany wewnątrz rozdzielnicy, która zapewnia wymagany stopień ochrony.
• Czy zestaw pasuje do innych rozłączników niż Siemens 3NP1? Zestaw jest dedykowany do bezpiecznikowego rozłącznika izolacyjnego Siemens 3NP1. Nie zaleca się stosowania z innymi producentami ani seriami – może to prowadzić do niezgodności wymiarowych oraz utraty gwarancji producenta.
