Zestaw do montażu, do mechanicznego połączenia 1 i 3 biegunowych 3NP1 | 3NP1931-1EC00 Siemens

Alternatywny kod produktu: 3NP19311EC00

Opis i Kluczowe Cechy

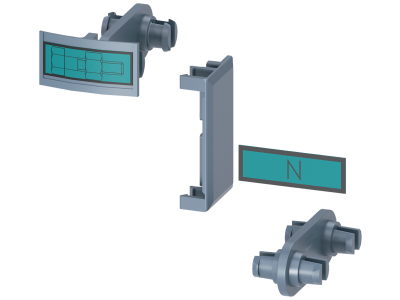

Zestaw do montażu 3NP1931-1EC00 to akcesorium przeznaczone do mechanicznego połączenia jednobiegunowych i trójbiegunowych rozłączników bezpiecznikowych serii 3NP1. Umożliwia wspólne załączanie i wyłączanie wszystkich biegunów, co zwiększa ergonomię obsługi oraz bezpieczeństwo w obwodach z wkładkami bezpiecznikowymi wielkości NH00. Zestaw eliminuje ryzyko niepełnego wyłączenia poszczególnych biegunów podczas prac serwisowych.

• Mechaniczne sprzęgnięcie biegunów: Gwarantuje jednoczesne załączanie i wyłączanie wszystkich połączonych biegunów, co zapobiega przypadkowemu pozostawieniu napięcia na jednym z nich.
• Dedykowany do rozłączników 3NP1: Idealnie dopasowany do konstrukcji aparatów serii 3NP1, zapewnia pewne i trwałe połączenie mechaniczne bez luzów.
• Przeznaczony do wkładek NH00: Kompatybilny z bezpiecznikami wielkości NH00, stosowanymi w aplikacjach przemysłowych o podwyższonych wymaganiach niezawodności.
• Łatwy montaż bez narzędzi: Zestaw instaluje się na gotowym rozłączniku, nie wymaga specjalistycznych przyrządów – przyspiesza prace instalacyjne.
• Kompaktowa konstrukcja: Nie zwiększa znacząco wymiarów zestawu rozłączników, co ułatwia zabudowę w szafach sterowniczych o ograniczonej przestrzeni.

Zgodność z Normami

Akcesorium przeznaczone jest do współpracy z rozłącznikami bezpiecznikowymi serii 3NP1, które spełniają wymagania norm międzynarodowych (IEC) oraz posiadają certyfikat CE. Sam zestaw nie wymaga odrębnej certyfikacji, ale został zaprojektowany zgodnie z branżowymi standardami jakości i bezpieczeństwa.

Zastosowanie

Zestaw 3NP1931-1EC00 znajduje zastosowanie wszędzie tam, gdzie konieczne jest mechaniczne sprzęgnięcie rozłączników bezpiecznikowych w celu zapewnienia bezpiecznej i wygodnej obsługi.

• W rozdzielnicach głównych i podrozdzielniach przemysłowych do grupowego wyłączania obwodów zabezpieczonych bezpiecznikami NH00.
• W systemach dystrybucji energii w budynkach użyteczności publicznej, gdzie wymagane jest jednoznaczne odłączenie zasilania podczas konserwacji.
• W maszynach i urządzeniach produkcyjnych, gdzie kilka biegunów musi być załączanych/wyłączanych równocześnie z jednego miejsca.
• Jako element modernizacji istniejących rozdzielnic – umożliwia łatwe przejście na mechanicznie sprzężone wyłączniki bez wymiany całej aparatury.

Wskazówki Montażowe

Montaż zestawu powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od wszystkich biegunów rozłącznika. Zestaw montuje się na szynie TH35 (DIN) po uprzednim zamocowaniu rozłączników. Moment dokręcania śrub mocujących należy dostosować do wartości podanych w karcie katalogowej rozłącznika. Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego zabezpieczanego obwodu.

FAQ

• Do czego służy zestaw 3NP1931-1EC00? Jest to akcesorium umożliwiające mechaniczne połączenie (sprzęgnięcie) rozłączników bezpiecznikowych 1- i 3-biegunowych serii 3NP1, aby załączać i wyłączać wszystkie bieguny jednocześnie.
• Z jakimi rozłącznikami jest kompatybilny? Zestaw jest przeznaczony wyłącznie do rozłączników bezpiecznikowych serii 3NP1 (zarówno wersji 1-biegunowej, jak i 3-biegunowej).
• Jakie wkładki bezpiecznikowe obsługuje? Zestaw jest przystosowany do pracy z bezpiecznikami wielkości NH00 – typowymi wkładkami stosowanymi w przemyśle.
