Zestaw do montażu, do utworzenia 4-biegunowego 3NP1 do montażu na szynie zbiorczej 60mm | 3NP1924-1ED10 Siemens

Alternatywny kod produktu: 3NP19241ED10

Opis i Kluczowe Cechy

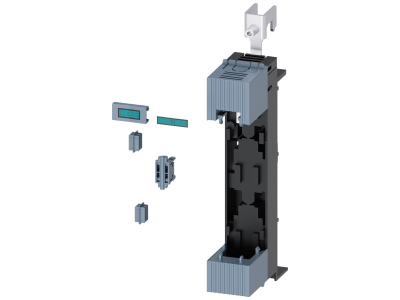

Zestaw montażowy 3NP1924-1ED10 umożliwia zbudowanie 4-biegunowego bezpiecznikowego rozłącznika izolacyjnego 3NP1 przeznaczonego do montażu na szynie zbiorczej o szerokości 60 mm (system 8US). Jest to akcesorium kompatybilne z wkładkami bezpiecznikowymi wielkości NH000, wyposażone w zacisk ramowy, który zapewnia stabilne i pewne połączenie przewodów.

• 4-biegunowa konstrukcja: Pozwala na zabezpieczenie i izolację jednocześnie trzech faz oraz przewodu neutralnego w jednym urządzeniu, oszczędzając miejsce w rozdzielnicy.
• Montaż na szynie zbiorczej 60 mm (8US): Zapewnia szybki i stabilny montaż w rozdzielnicach głównych oraz podrozdzielniach wyposażonych w system szyn zbiorczych.
• Przystosowanie do wkładek NH000: Standardowy rozmiar wkładek bezpiecznikowych ułatwia dobór i wymianę, a także zapewnia szeroką dostępność na rynku.
• Zacisk ramowy: Gwarantuje pewne mocowanie przewodów i łatwy montaż bez użycia specjalistycznych narzędzi.
• Akcesorium dedykowane do serii 3NP1: Idealne uzupełnienie bezpiecznikowego rozłącznika izolacyjnego, umożliwiające rozbudowę do wersji 4-biegunowej.

Zgodność z Normami

Produkt przeznaczony jest do stosowania w instalacjach elektrycznych zgodnych z obowiązującymi normami europejskimi. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Montaż i eksploatacja muszą być zgodne z dokumentacją techniczną producenta oraz lokalnymi przepisami.

Zastosowanie

Zestaw montażowy 3NP1924-1ED10 znajduje zastosowanie w rozdzielnicach głównych oraz podrozdzielniach przemysłowych i komercyjnych, gdzie wymagane jest niezawodne zabezpieczenie obwodów przed przeciążeniem i zwarciem.

• Budowa 4-biegunowych bezpiecznikowych rozłączników izolacyjnych 3NP1 w rozdzielnicach głównych.
• Zabezpieczanie obwodów trójfazowych z przewodem neutralnym w instalacjach przemysłowych.
• Modernizacja istniejących rozłączników 3NP1 z wersji 3-biegunowej na 4-biegunową.
• Stosowanie w systemach dystrybucji energii wymagających odłączania wszystkich biegunów (izolacja całkowita).

Wskazówki Montażowe

Montaż zestawu może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (minimum do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Zestaw mocuje się na szynie zbiorczej 60 mm (np. system 8US) zgodnie z instrukcją producenta. Przekrój przewodów należy dobrać do spodziewanego obciążenia i zabezpieczeń nadprądowych. Zaciski ramowe dokręcać momentem zgodnym z dokumentacją techniczną, aby zapewnić trwałe i bezpieczne połączenie.

FAQ

• Czy zestaw 3NP1924-1ED10 zawiera wszystkie elementy potrzebne do złożenia kompletnego 4-biegunowego rozłącznika? Zestaw dostarcza elementy montażowe do utworzenia 4-biegunowej wersji rozłącznika 3NP1. Do kompletnego urządzenia potrzebne są również: obudowa rozłącznika, wkładki bezpiecznikowe NH000 oraz ewentualnie inne akcesoria (np. uchwyty, osłony). Zalecamy sprawdzenie karty katalogowej serii 3NP1.
• Jaki stopień ochrony IP zapewnia ten zestaw? W dostarczonych danych nie określono stopnia ochrony IP. Ostateczna klasa szczelności zależy od zastosowanej obudowy rozłącznika. Szczegóły należy sprawdzić w dokumentacji konkretnego urządzenia.
• Czy zestaw można montować na standardowej szynie DIN 35 mm? Nie. Zestaw jest przeznaczony wyłącznie do montażu na szynie zbiorczej o szerokości 60 mm (system 8US). Do montażu na szynie DIN należy użyć innego typu podstawy lub adaptera.
