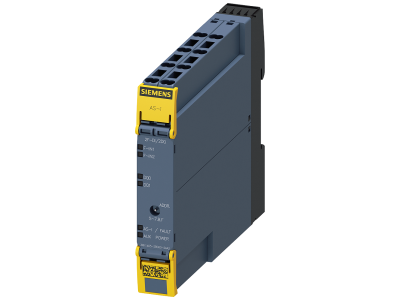

Kompaktowy moduł ASIsafe SlimLine SC17.5F digital safety 2F-DI/2DQ, IP20, przyłącze sprężynowe | 3RK1405-2BG00-2AA2 Siemens

Alternatywny kod produktu: 3RK14052BG002AA2

Opis i Kluczowe Cechy

Kompaktowy moduł ASIsafe SlimLine SC17.5F (symbol 3RK1405‑2BG00‑2AA2) to cyfrowy moduł bezpieczeństwa wyposażony w 2 wejścia dla czujników mechanicznych oraz 2 wyjścia standardowe DC 24 V z przełączalnym zasilaniem. Szerokość 17,5 mm umożliwia oszczędność miejsca w szafie sterowniczej, a przyłącze sprężynowe skraca czas montażu i eliminuje potrzebę narzędzi. Urządzenie przeznaczone do pracy w sieci AS‑Interface z funkcją Safety at Work.

• 2 wejścia bezpieczeństwa (F‑DI): umożliwiają podłączenie bezpiecznych czujników mechanicznych (np. wyłączników krańcowych, przycisków awaryjnych) – realizują funkcje bezpieczeństwa w systemach ASIsafe.
• 2 wyjścia standardowe DC 24 V (DQ): przełączalne zasilanie wyjść pozwala sterować odbiornikami prądu stałego (np. przekaźnikami, stycznikami, sygnalizatorami) bezpośrednio z modułu.
• Szerokość 17,5 mm: kompaktowa obudowa SlimLine idealna do rozdzielnic i szaf sterowniczych o ograniczonej przestrzeni – oszczędza miejsce na szynie DIN.
• Przyłącze sprężynowe (push‑in): szybki i pewny montaż przewodów bez użycia narzędzi, odporny na wibracje – zwiększa niezawodność połączeń w warunkach przemysłowych.
• Stopień ochrony IP20: zabezpieczenie przed ciałami stałymi o średnicy ≥12,5 mm – typowe dla aparatury montowanej w suchych pomieszczeniach sterowniczych.

Zgodność z Normami

Moduł przeznaczony jest do pracy w sieci AS‑Interface zgodnej z profilem Safety at Work. Posiada certyfikat CE oraz spełnia wymagania odpowiednich norm dla systemów bezpieczeństwa w instalacjach przemysłowych. Montaż i użytkowanie zgodnie z dokumentacją producenta gwarantują zachowanie funkcji bezpieczeństwa.

Zastosowanie

Moduł ASIsafe SlimLine SC17.5F dedykowany jest do realizacji funkcji bezpieczeństwa w sieci AS‑Interface. Sprawdzi się w rozproszonych systemach sterowania maszyn i procesów.

• Podłączenie bezpiecznych czujników krańcowych, przycisków awaryjnych lub grzybkowych w liniach produkcyjnych.
• Wyprowadzenie sygnałów bezpieczeństwa do styczników, przekaźników lub bramek sterujących.
• Sygnalizacja stanów bezpieczeństwa za pomocą wyjść standardowych DC 24 V (np. lampki ostrzegawcze, kontrolki).
• Automatyka budynkowa i instalacje przemysłowe wymagające funkcji ASIsafe w kompaktowej obudowie.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Moduł przeznaczony jest do mocowania na szynie DIN TH35 (TS35). Zaciski sprężynowe należy łączyć przewodami o przekroju dostosowanym do prądu obciążenia (szczegóły w dokumentacji technicznej). Moment dokręcania nie dotyczy – złącza bezśrubowe. Przed uruchomieniem sprawdzić poprawność konfiguracji sieci AS‑Interface i podłączenia czujników bezpieczeństwa.

FAQ

• Czy moduł ma podświetlenie lub wbudowane LED sygnalizacyjne? W dostarczonych danych brak informacji o podświetleniu. Standardowo moduły ASIsafe posiadają diody LED statusu na obudowie, ale należy to potwierdzić w dokumentacji producenta.
• Jaki jest stopień ochrony modułu? IP20 – ochrona przed dotknięciem i ciałami stałymi. Montaż wyłącznie w suchych pomieszczeniach sterowniczych, w obudowie o wyższym IP, jeśli wymaga tego środowisko.
• Czy wyjścia DQ można przełączać w trybie bezpieczeństwa? Wyjścia są standardowe (bezpieczeństwo dotyczy wejść). Mogą być przełączane przez nadrzędny kontroler AS‑Interface, ale nie pełnią funkcji bezpiecznego wyjścia. Do odłączania obwodów bezpieczeństwa należy stosować dedykowane styczniki lub moduły wyjść bezpieczeństwa.
