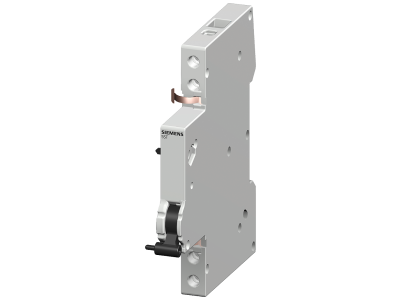

Pomocniczy wyłącznik prądu 1NO1NC z diodą mała moc 1 mA/5V DC 100mA/30V DC | 5ST3013-0XX01 Siemens

Alternatywny kod produktu: 5ST30130XX01

Opis i Kluczowe Cechy

Pomocniczy wyłącznik prądu Siemens o symbolu 5ST3013-0XX01 to element dodatkowy przeznaczony do współpracy z wyłącznikami nadmiarowo-prądowymi i różnicowoprądowymi serii SENTRON. Wyposażony w zestyk zwierny (1NO) oraz zestyk rozwierny (1NC), a także w diodę przystosowaną do obwodów małej mocy – 1 mA / 5 V DC i 100 mA / 30 V DC. Dzięki temu rozwiązaniu urządzenie umożliwia niezawodną sygnalizację stanu wyłącznika w instalacjach sterowania i automatyki budynkowej.

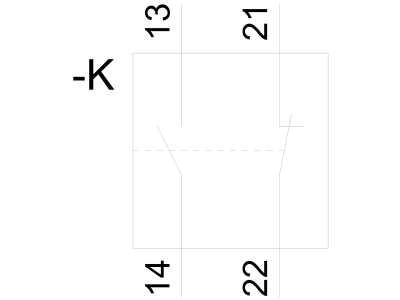

• 1 zestyk zwierny (NO) + 1 zestyk rozwierny (NC): zapewniają elastyczność w realizacji układów sygnalizacji i sterowania – jeden styk do załączania, drugi do wyłączania obwodu w zależności od położenia wyłącznika głównego.
• Dioda do obwodów małej mocy (1 mA / 5 V DC, 100 mA / 30 V DC): umożliwia bezpieczne przełączanie sygnałów niskonapięciowych, idealna do współpracy z PLC, sterownikami czy układami sygnalizacji LED bez ryzyka przeciążenia styków.
• Dedykowany do wyłączników nadmiarowo-prądowych i różnicowoprądowych Siemens SENTRON: gwarantuje kompatybilność mechaniczną i elektryczną oraz łatwy montaż w istniejącej rozdzielnicy.
• Uniwersalność montażu – kompatybilny z wieloma seriami wyłączników: upraszcza dobór i skraca czas instalacji, pozwalając na szybkie doposażenie rozdzielnicy w funkcje sygnalizacyjne.
• Bezpieczna konstrukcja z ochroną przed dotykiem: zgodnie ze standardami Siemens minimalizuje ryzyko przypadkowego kontaktu z elementami pod napięciem podczas montażu i eksploatacji.

Zgodność z Normami

Pomocniczy wyłącznik prądu Siemens 5ST3013-0XX01 został zaprojektowany zgodnie z wymaganiami norm europejskich oraz posiada certyfikację CE. Jako część systemu SENTRON spełnia rygorystyczne kryteria bezpieczeństwa i niezawodności stawiane aparaturze modułowej w instalacjach elektrycznych.

Zastosowanie

Akcesorium znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne monitorowanie stanu wyłącznika głównego lub przekazanie sygnału do układów sterowania niskonapięciowych.

• Sygnalizacja zadziałania wyłącznika nadmiarowo-prądowego lub różnicowoprądowego (np. zdalny alarm w panelu sterowniczym).
• Przekazywanie impulsów do wejść PLC, przekaźników lub styczników w obwodach automatyki budynkowej.
• Sterowanie małymi odbiornikami (np. diodami LED sygnalizacyjnymi) bezpośrednio z obwodu pomocniczego.
• Wyposażenie rozdzielnic w budynkach użyteczności publicznej, gdzie wymagana jest sygnalizacja stanu zabezpieczeń głównych.

Wskazówki Montażowe

Montaż i demontaż pomocniczego wyłącznika prądu może być wykonywany wyłącznie przez przeszkolony personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie montowane jest bezpośrednio na wyłączniku głównym (zgodnie z instrukcją producenta) – nie wymaga szyny TH35. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać według dokumentacji technicznej Siemens. Pamiętaj o zachowaniu ochrony przed dotykiem części pod napięciem po zakończeniu instalacji.

FAQ

• Czy dioda w wyłączniku pomocniczym służy do podświetlenia? Dioda zastosowana w modelu 5ST3013-0XX01 jest elementem obwodu małej mocy (1 mA / 5 V DC, 100 mA / 30 V DC), nie pełni funkcji podświetlenia przycisku. Służy do łączenia z układami elektronicznymi, np. do sygnalizacji stanu wyłącznika w sterowniku PLC.
• Jaki stopień ochrony IP ma to urządzenie? Producent nie podaje wyraźnego stopnia ochrony IP dla tego akcesorium. Jako element montowany wewnątrz rozdzielnicy należy zapewnić mu ochronę przed wilgocią i zabrudzeniami zgodnie z warunkami środowiskowymi danej instalacji. Typowo aparatura modułowa stosowana jest w suchych pomieszczeniach przy zachowaniu obudowy rozdzielnicy.
• Czy styki pracują w trybie zwiernym i rozwiernym jednocześnie? Tak – wyłącznik pomocniczy posiada jeden zestyk zwierny (NO) i jeden zestyk rozwierny (NC). Oznacza to, że w stanie spoczynkowym (wyłącznik główny zamknięty) styk NC jest zwarty, a NO otwarty. Po zadziałaniu wyłącznika głównego styki zmieniają swoje położenie – co pozwala na uzyskanie sygnału przeciwstawnego.
