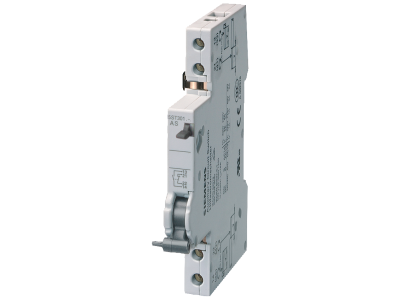

Pomocniczy wyłącznik prądu z przyciskiem kontrolnym, 2NO do wyłączników nadprądowych 5SL, 5SY, 5SP | 5ST3014-2 Siemens

Alternatywny kod produktu: 5ST30142

Opis i Kluczowe Cechy

Pomocniczy wyłącznik prądu z przyciskiem kontrolnym (testowym) 5ST3014-2 firmy Siemens to element dodatkowy przeznaczony do wyłączników nadprądowych serii 5SL, 5SY, 5SP oraz wyłączników różnicowoprądowych 5SU1, 5SV i 5TL1. Wyposażony w dwa zestyki zwierne (2NO) umożliwia zdalną sygnalizację stanu łącznika głównego oraz ręczne testowanie jego zadziałania. Dzięki uniwersalnej konstrukcji montażowej stanowi praktyczne uzupełnienie rozdzielnic w instalacjach przemysłowych i infrastrukturalnych.

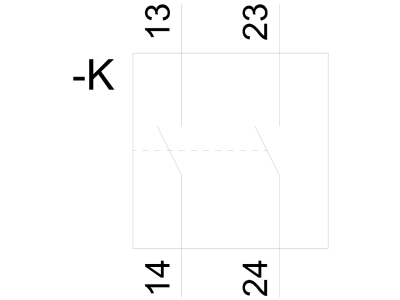

• Dwa zestyki zwierne (2NO): Umożliwiają realizację funkcji sygnalizacji załączenia/wyłączenia obwodu lub przesyłanie informacji do układów sterowania (PLC, styczniki) – bez dodatkowych przekaźników.
• Przycisk kontrolny (testowy): Pozwala na ręczne sprawdzenie mechanizmu wyzwalania wyłącznika nadprądowego lub różnicowoprądowego, co ułatwia okresowe przeglądy i zwiększa pewność działania.
• Kompatybilność z seriami 5SL, 5SY, 5SP, 5SU1, 5SV, 5TL1: Gwarantuje bezproblemowy montaż w istniejącej rozdzielnicy Siemens SENTRON bez konieczności modyfikacji toru prądowego.
• Uniwersalna technika przyłączeniowa: Zaciski przystosowane do przewodów o przekroju dostosowanym do prądów pomocniczych – szybki i bezpieczny montaż bez narzędzi specjalnych.
• Ochrona przed dotykiem (standard wykonania): Wszystkie elementy przewodzące są osłonięte, co minimalizuje ryzyko porażenia podczas montażu i eksploatacji w rozdzielnicy.

Zgodność z Normami

Pomocniczy wyłącznik prądu 5ST3014-2 jest zgodny z odpowiednimi normami europejskimi dla wyposażenia dodatkowego wyłączników (seria IEC/EN 60947). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi wymaganiami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik pomocniczy z przyciskiem testowym znajduje zastosowanie tam, gdzie wymagana jest zdalna kontrola lub ręczne sprawdzanie stanu łączników głównych w instalacjach niskiego napięcia.

• Syndykacja stanu wyłącznika nadprądowego 5SL/5SY/5SP do systemu sterowania (PLC, styczniki, przekaźniki) – zestyk 2NO informuje o załączeniu/wyłączeniu obwodu.
• Ręczne testowanie mechanizmu wyzwalania w wyłącznikach różnicowoprądowych 5SU1/5SV – umożliwia szybką weryfikację sprawności bez demontażu.
• Automatyka budynkowa – zastosowanie jako element sygnalizacji awarii lub wyłączenia w szafach rozdzielczych.
• Infrastruktura przemysłowa – zdalne monitorowanie obwodów w rozdzielnicach głównych i podrozdzielniach.

Wskazówki Montażowe

Montaż wyłącznika pomocniczego 5ST3014-2 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Moduł montuje się na szynie TH35 (DIN) w odpowiednim gnieździe obok wyłącznika głównego. Momenty dokręcania śrub oraz przekroje przyłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Podczas instalacji w przypadku wyłącznika 5SU1 wymagane jest zastosowanie złącza 5ST3805-1 (kolejny element systemu). Po montażu sprawdzić działanie przycisku testowego i styków pomocniczych przed ponownym załączeniem napięcia.

FAQ

• Czy przycisk testowy w 5ST3014-2 sprawdza poprawność zadziałania wyłącznika głównego? Tak, naciśnięcie przycisku kontrolnego symuluje stan wyzwolenia wyłącznika nadprądowego lub różnicowoprądowego, umożliwiając weryfikację mechanizmu bez ingerencji w obwód główny. Test nie obciąża styków roboczych.
• Jaki stopień ochrony IP ma pomocniczy wyłącznik 5ST3014-2? Producent nie podaje konkretnej wartości IP dla tego elementu. W standardowej rozdzielnicy, w której jest montowany, aparatura pomocnicza osiąga stopień ochrony typowy dla osprzętu tablicowego (zazwyczaj IP20 dla części przednich). Szczegółowe dane należy sprawdzić w dokumentacji technicznej Siemens.
• Z jakimi wyłącznikami Siemens współpracuje 5ST3014-2? Jest kompatybilny z seriami nadprądowymi: 5SL, 5SY, 5SP oraz z wyłącznikami różnicowoprądowymi 5SU1, 5SV, a także z wyłącznikiem wbudowanym 5TL1. W przypadku montażu z 5SU1 wymagane jest dodatkowe złącze 5ST3805-1.
