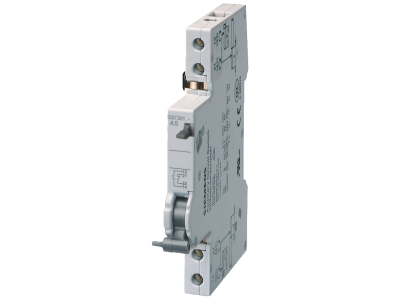

Pomocniczy wyłącznik prądu z przyciskiem kontrolnym, 2NO do wyłączników nadprądowych 5SL, 5SY, 5SP | 5ST3011-2 Siemens

Alternatywny kod produktu: 5ST30112

Opis i Kluczowe Cechy

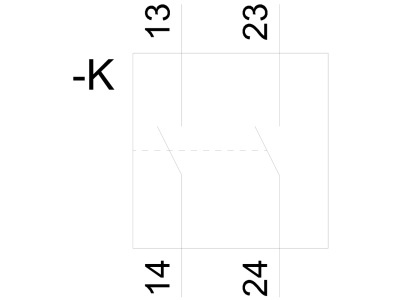

Pomocniczy wyłącznik prądu Siemens 5ST3011-2 z przyciskiem testowym wyposażony w dwa zestyki zwierne (2NO) został zaprojektowany do współpracy z wyłącznikami nadprądowymi serii 5SL, 5SY, 5SP oraz z wyłącznikami różnicowymi 5SU1, 5SV (dla 5SU1 wymagane złącze 5ST3805-1) i wyłącznikiem 5TL1. Rozwiązanie umożliwia sygnalizację stanu lub zdalne sterowanie w instalacjach elektrycznych, stanowiąc istotny element wyposażenia dodatkowego systemu SENTRON.

• 2 zestyki zwierne (2NO): Dwa niezależne obwody umożliwiają jednoczesną sygnalizację i sterowanie dwoma różnymi odbiornikami lub przekaźnikami, zwiększając elastyczność aplikacji.
• Przycisk testowy: Pozwala na ręczne sprawdzenie poprawności działania styków bez konieczności demontażu urządzenia, co ułatwia konserwację i diagnostykę.
• Kompatybilność z seriami 5SL, 5SY, 5SP: Bezpośredni montaż na wyłącznikach nadprądowych tych serii bez użycia dodatkowych adapterów, co skraca czas instalacji.
• Możliwość zastosowania z wyłącznikami różnicowymi 5SU1, 5SV oraz 5TL1: Rozszerza funkcjonalność istniejących zabezpieczeń o zdalną sygnalizację lub sterowanie, idealne do rozbudowy systemów.
• Niezawodność Siemens: Wykonany w standardzie jakości marki Siemens, gwarantujący trwałość i stabilną pracę w trudnych warunkach eksploatacyjnych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Zaprojektowany zgodnie ze standardami DIN dla aparatury modułowej, co zapewnia bezpieczeństwo i interoperacyjność w rozdzielnicach.

Zastosowanie

Pomocniczy wyłącznik 5ST3011-2 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne monitorowanie stanu zabezpieczeń lub sygnalizacja ich zadziałania. Sprawdza się w instalacjach przemysłowych, komercyjnych oraz infrastrukturze budynkowej.

• Sygnalizacja zadziałania wyłącznika nadprądowego lub różnicowego w systemach alarmowych i BMS.
• Sterowanie przekaźnikami, stycznikami lub cewkami siłowników na podstawie stanu obwodu głównego.
• Zdalne monitorowanie poprzez PLC – sygnał zestyku może być odczytywany jako wejście cyfrowe.
• Integracja w rozdzielnicach inteligentnych budynków jako element automatyki.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Podłącz przewody o przekroju dobranym do spodziewanego obciążenia, stosując moment dokręcania zgodny z dokumentacją producenta. Wyłącznik pomocniczy montuje się bezpośrednio na boku wyłącznika nadprądowego lub różnicowego (na szynie TH35) – nie wymaga dodatkowej przestrzeni modułowej.

FAQ

• Czy wyłącznik ma podświetlenie LED? Nie, produkt nie jest wyposażony w podświetlenie. Sygnalizację stanu zapewniają zestyki zwierne sterowane mechanicznie; brak elementów świecących.
• Jaki jest stopień ochrony IP? Producent nie podaje stopnia ochrony IP. Typowo aparatura modułowa przeznaczona do montażu w rozdzielnicach ma stopień ochrony IP20 – dotyczy to również tego modelu.
• Jaki jest tryb pracy styków? Styki zwierne (NO – normally open) pozostają rozwarte w stanie spoczynku, a zwierają się po zadziałaniu wyłącznika głównego lub po naciśnięciu przycisku testowego.
