Pomocniczy wyłącznik prądu z przyciskiem kontrolnym, 2NC do wył. nadprąd. 5SL 5SY 5SP wył. wbud. | 5ST3012-2 Siemens

Alternatywny kod produktu: 5ST30122

Opis i Kluczowe Cechy

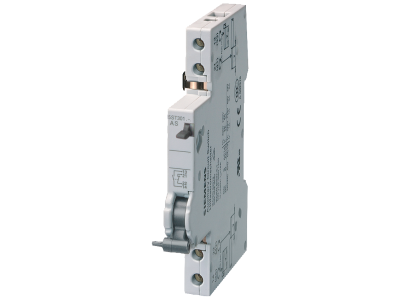

Pomocniczy wyłącznik prądu Siemens 5ST3012-2 z serii SENTRON to komponent dodatkowy przeznaczony do montażu bocznego na wyłącznikach nadmiarowo-prądowych 5SL, 5SY, 5SP, wyłącznikach wbudowanych 5TL1, różnicówkach RCBO 5SU1 oraz RCCB 5SV. Wyposażony w 2 zestyki rozwierne (NC) oraz przycisk testowy, umożliwia zdalną sygnalizację stanu wyłącznika i ręczne sprawdzenie działania wyłącznika różnicowoprądowego. Kompaktowa konstrukcja i uniwersalność montażu pozwalają wzbogacić funkcjonalność instalacji bez zajmowania dodatkowego miejsca w rozdzielnicy.

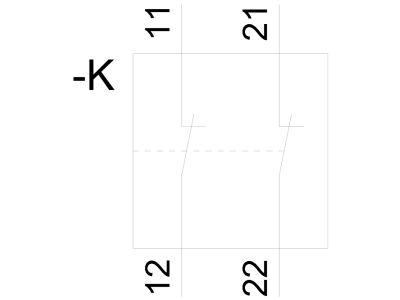

• 2 zestyki rozwierne (NC): sygnalizują zadziałanie wyłącznika w obwodzie – przydatne do sterowania lampkami, stycznikami lub sygnałem do PLC.
• Przycisk testowy: umożliwia ręczne symulowanie stanu różnicowoprądowego (zestyki przełączają się na czas wciśnięcia) – ułatwia okresowe testowanie zabezpieczeń.
• Szeroka kompatybilność: dedykowany do wyłączników nadprądowych 5SL/5SY/5SP, wyłączników wbudowanych 5TL1, RCBO 5SU1 oraz RCCB 5SV (przy 5SU1 wymagane złącze 5ST3805-1).
• Montaż boczny bez dodatkowej szyny: komponent zatrzaskuje się bezpośrednio na korpusie wyłącznika, nie zajmując modułu na szynie TH35.
• Ochrona przed dotykiem: zabezpieczone zaciski ograniczają ryzyko porażenia podczas instalacji i eksploatacji.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich i jest oznakowane znakiem CE. Przeznaczone do stosowania w instalacjach elektrycznych wykonanych zgodnie z aktualnymi przepisami.

Zastosowanie

Styk pomocniczy z przyciskiem testowym rozszerza możliwości wyłączników w instalacjach mieszkaniowych, biurowych i przemysłowych. Sprawdza się w następujących scenariuszach:

• Zdalna sygnalizacja zadziałania wyłącznika nadprądowego lub różnicowoprądowego w systemach BMS.
• Przekazywanie stanu do sterownika PLC lub systemu automatyki budynkowej.
• Okresowe testowanie wyłącznika różnicowoprądowego (przycisk testowy) bez potrzeby oddzielnego przycisku testu.
• Optymalizacja miejsca w rozdzielnicy – jedna konstrukcja pełni dwie funkcje: sygnalizację i testowanie.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całej rozdzielnicy. Komponent należy zamocować bocznie na odpowiednim wyłączniku – zatrzaskuje się na zatrzaski, nie wymaga użycia narzędzi. Podłączenie przewodów wykonać zgodnie z dokumentacją producenta, zachowując odpowiedni moment dokręcania zacisków. Przekrój przewodów dobrać do obciążenia styków (sprawdź dane znamionowe w karcie katalogowej). Nie należy przekraczać dopuszczalnych parametrów elektrycznych.

FAQ

• Czy wyłącznik pomocniczy 5ST3012-2 ma podświetlenie? Nie, model nie jest wyposażony w podświetlenie – pełni funkcję czysto sygnalizacyjną i testową (zestyki NC oraz przycisk testowy).
• Jaki stopień ochrony ma to urządzenie? Jako komponent montowany wewnątrz rozdzielnicy ma standardowy dla aparatury modułowej stopień ochrony IP20 (ochrona przed ciałami stałymi >12,5 mm, brak ochrony przed wilgocią).
• Czy można go używać z wyłącznikami innych producentów? Został zaprojektowany wyłącznie do współpracy z wyłącznikami Siemens serii 5SL, 5SY, 5SP, 5TL1, 5SU1, 5SV. W przypadku 5SU1 wymagane jest złącze pośrednie 5ST3805-1.
