Pomocniczy wyłącznik prądu z przyciskiem kontrolnym 1NO+1NC do wyłączników nadm.-prąd. 5SL,5SY,5SP | 5ST3013-2 Siemens

Alternatywny kod produktu: 5ST30132

Opis i Kluczowe Cechy

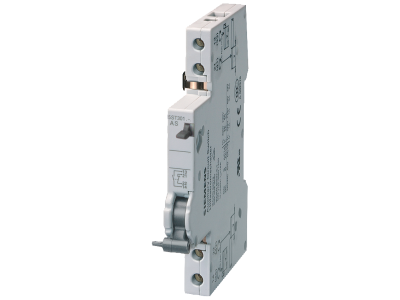

Pomocniczy wyłącznik prądu z przyciskiem kontrolnym (testowym) Siemens 5ST3013-2 to akcesorium dedykowane do wyłączników nadmiarowo-prądowych serii 5SL, 5SY, 5SP, wyłącznika wbudowanego 5TL1, RCBO 5SU1 oraz wyłączników różnicowych 5SV. Wyposażony w jeden zestyk zwierny (1NO) i jeden zestyk rozwierny (1NC) pozwala na jednoczesną sygnalizację zadziałania oraz odcięcie obwodu sterującego. Przycisk testowy umożliwia ręczne sprawdzenie mechanizmu wyzwalania bez obciążania instalacji. Akcesorium montuje się po prawej stronie wyłącznika na szynie TH35.

• Konfiguracja styków 1NO+1NC: Styk NO sygnalizuje zadziałanie zabezpieczenia, a styk NC przerywa obwód sterujący – idealne do przekazywania informacji do systemu automatyki lub wyłączania styczników.
• Przycisk testowy: Pozwala na szybkie i bezpieczne sprawdzenie poprawności działania wyzwalacza bez konieczności odłączania napięcia w obwodzie głównym.
• Szeroka kompatybilność: Przeznaczony do wyłączników nadmiarowo-prądowych 5SL, 5SY, 5SP, wyłącznika wbudowanego 5TL1, RCBO 5SU1 oraz wyłączników różnicowych 5SV – uniwersalne rozwiązanie w systemie SENTRON.
• Łatwy montaż na szynie DIN: Standardowy zatrzask na szynę TH35 umożliwia szybką instalację bez użycia narzędzi.
• Wbudowana ochrona przed dotykiem: Zwiększa bezpieczeństwo personelu podczas prac serwisowych w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowane rozwiązania konstrukcyjne gwarantują niezawodność i bezpieczeństwo eksploatacji w instalacjach elektrycznych.

Zastosowanie

Pomocniczy wyłącznik 5ST3013-2 znajduje zastosowanie w rozdzielnicach niskiego napięcia jako element sygnalizacji i sterowania, współpracujący z wyłącznikami nadmiarowo-prądowymi i różnicowoprądowymi Siemens.

• Sygnalizacja zadziałania wyłącznika – styk NO przekazuje informację do panelu sygnalizacyjnego lub systemu automatyki budynkowej.
• Wyłączenie obwodu sterującego po zadziałaniu zabezpieczenia – styk NC przerywa obwód cewki stycznika, przekaźnika lub wejścia PLC.
• Ręczne testowanie mechanizmu wyzwalania wyłącznika bez ingerencji w obwód główny.
• Rozbudowa istniejących rozdzielnic w systemie SENTRON – łatwe dodawanie funkcji sygnalizacyjnych i sterujących.

Wskazówki Montażowe

Montaż i podłączenie pomocniczego wyłącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie montuje się na szynie TH35 (DIN) po prawej stronie współpracującego wyłącznika. Dokręcanie zacisków należy wykonać zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych należy dobrać do przewidywanego obciążenia. W przypadku zastosowania z RCBO 5SU1 wymagane jest użycie złącza 5ST3805-1.

FAQ

• Czy przycisk testowy jest podświetlany? Nie, przycisk testowy nie jest podświetlany. Służy wyłącznie do mechanicznego sprawdzenia działania wyzwalacza.
• Jaki jest stopień ochrony tego akcesorium? Dla aparatury modułowej montowanej w rozdzielnicach standardowo przyjmuje się stopień ochrony IP20 (ochrona przed dotykiem palcem). Producent nie podaje w tym przypadku wyższej wartości.
• Czy łącznik pomocniczy może pracować samodzielnie? Nie. Jest wyposażeniem dodatkowym przeznaczonym wyłącznie do współpracy z wyłącznikami wymienionych serii (5SL, 5SY, 5SP, 5TL1, 5SU1, 5SV). Montaż bez wyłącznika nie ma sensu funkcjonalnego.
