AS-INTERFACE SHAPED CABLE | 3RX9027-0AA00 Siemens

Alternatywny kod produktu: 3RX90270AA00

Opis i Kluczowe Cechy

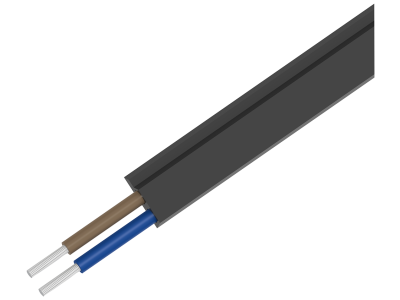

Przewód AS-Interface profilowany (kształtowany) 3RX9027-0AA00 firmy Siemens to specjalistyczny kabel przeznaczony do prowadzenia zewnętrznego napięcia pomocniczego 24 V w systemach AS-i. Wykonany w izolacji TPE, odporny na oleje, o przekroju 2 x 1,5 mm² i długości 100 metrów. Profilowany kształt ułatwia układanie i zapewnia pewne mocowanie w modulatorach systemu AS-Interface.

• Przekrój 2 x 1,5 mm²: Zapewnia pewne przenoszenie napięcia pomocniczego 24 V do urządzeń peryferyjnych przy minimalnych stratach.
• Izolacja TPE (termoplastyczny elastomer): Wysoka odporność na oleje i smary, co gwarantuje długą żywotność w środowiskach przemysłowych.
• Profilowany kształt przewodu: Dedicated do systemów AS-Interface, ułatwia montaż i uniemożliwia błędne podłączenie polaryzacji.
• Długość 100 metrów w szpuli: Pozwala na elastyczne trasowanie w szafach sterowniczych i na instalacjach liniowych bez zbędnych łączeń.
• Klasa UL 2 (wersja specjalna): Potwierdza spełnienie wymagań bezpieczeństwa wg standardów UL, co ułatwia zastosowanie w eksporcie do Ameryki Północnej.

Zgodność z Normami

Przewód jest zgodny z wymaganiami systemu AS-Interface (Actuator‑Sensor‑Interface) oraz posiada certyfikację CE. Dodatkowo wersja specjalna spełnia wymagania klasy UL 2. Produkt jest objęty gwarancją producenta.

Zastosowanie

Przewód profilowany AS-Interface przeznaczony jest do stosowania w przemysłowych instalacjach automatyki, w których wykorzystywana jest magistrala AS-i. Służy do dostarczania napięcia pomocniczego 24 V do czujników, siłowników oraz modułów peryferyjnych.

• Zasilanie i komunikacja w sieciach AS-Interface – montaż w korytkach, kanałach kablowych oraz w szafach sterowniczych.
• Przemysłowe linie produkcyjne – zasilanie elementów wykonawczych w trudnych warunkach (obecność olejów, wibracje).
• Modernizacja i rozbudowa istniejących instalacji AS-i – łączenie segmentów magistrali.
• Zastosowania wymagające odporności na czynniki chemiczne i mechaniczne – hale maszynowe, przemysł motoryzacyjny, spożywczy (bez kontaktu z żywnością).

Wskazówki Montażowe

Montaż przewodu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przewód należy układać na szynie DIN lub w korytkach kablowych z zachowaniem promieni gięcia zgodnie z dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całej instalacji AS-i. Przy łączeniu z modułami AS-i stosować zalecane przez producenta złączki gniazdowe. Przekrój 1,5 mm² umożliwia zasilanie do kilkunastu modułów w zależności od sumarycznego poboru prądu – należy sprawdzić dopuszczalne obciążenie w dokumentacji systemu.

FAQ

• Czy przewód nadaje się do stosowania na zewnątrz? Przeznaczenie przewodu to instalacje wewnątrz budynków przemysłowych, w suchych lub wilgotnych pomieszczeniach. Izolacja TPE jest odporna na oleje, ale nie jest kablem UV-stabilizowanym – w przypadku montażu na zewnątrz wymagana jest dodatkowa osłona przeciwsłoneczna.
• Jaka jest maksymalna długość magistrali AS-i z użyciem tego przewodu? Standard AS-Interface dopuszcza długość magistrali do 100 m bez wzmacniaczy. Długość dostarczonego odcinka (100 m) pokrywa maksymalny segment. W przypadku dłuższych tras konieczne jest stosowanie repeaterów.
• Czy przewód posiada ekran? Nie, przewód profilowany AS-Interface 3RX9027-0AA00 jest nieekranowany. W środowiskach o wysokim poziomie zakłóceń elektromagnetycznych zaleca się stosowanie ekranowanych wersji przewodów AS-i.
