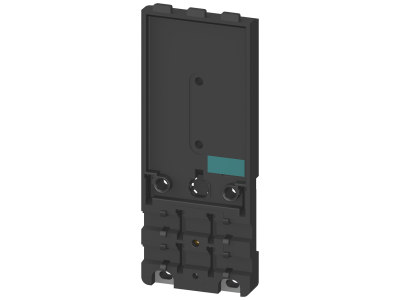

Płyta montażowa AS-i K60 do modułów kompaktowych K60, montaż na szynę DIN | 3RK1901-0CB01 Siemens

Alternatywny kod produktu: 3RK19010CB01

Opis i Kluczowe Cechy

Płyta montażowa AS-i K60 o symbolu 3RK1901-0CB01 służy do mechanicznego i elektrycznego łączenia modułów kompaktowych K60 z magistralą AS‑Interface. Umożliwia montaż na szynie DIN (TH35) oraz bezpośrednie podłączenie dwóch przewodów płaskich: żółtego (AS‑i data) i czarnego (AS‑i 24 V DC). Dzięki kompaktowej konstrukcji skraca czas instalacji i eliminuje konieczność ręcznego okablowania modułów.

• Dwa przewody płaskie (żółty + czarny): Umożliwiają jednoczesne przenoszenie sygnału komunikacyjnego AS‑i i napięcia zasilania 24 V DC, co upraszcza okablowanie i redukuje liczbę połączeń.
• Montaż na szynę DIN TH35: Zapewnia szybki i pewny montaż w rozdzielnicy lub szafie sterowniczej – bez użycia narzędzi.
• Przeznaczona dla modułów kompaktowych K60: Gwarantuje idealne dopasowanie mechaniczne i elektryczne, co eliminuje ryzyko błędów montażowych.
• Kompatybilna z systemem AS‑Interface (AS‑i): Umożliwia łatwą integrację z istniejącą siecią czujników i siłowników, skracając czas uruchomienia linii produkcyjnej.
• Brak konieczności dodatkowego okablowania: Połączenie przewodów płaskich odbywa się przez dedykowane styki, co zwiększa niezawodność i przyspiesza instalację.

Zgodność z Normami

Płyta montażowa została zaprojektowana jako element systemu AS‑Interface i spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Wszystkie parametry elektryczne i mechaniczne są zgodne z wymogami stosowanymi w automatyce przemysłowej.

Zastosowanie

Płyta montażowa AS-i K60 znajduje zastosowanie wszędzie tam, gdzie potrzebny jest szybki i uporządkowany montaż modułów K60 w sieci AS‑Interface. Idealnie sprawdza się w systemach sterowania maszynami, liniami produkcyjnymi oraz w automatyce budynkowej.

• Montaż modułów kompaktowych K60 na szynie DIN w szafach sterowniczych i rozdzielnicach.
• Łączenie modułów K60 z przewodami płaskimi AS‑i (żółty) i zasilaniem 24 V DC (czarny) w jednym połączeniu.
• Budowa rozproszonych sieci AS‑i w przemyśle – np. łączenie czujników i siłowników w strefach montażowych.
• Szybka rozbudowa istniejących instalacji AS‑i bez konieczności ręcznego okablowania każdego modułu.

Wskazówki Montażowe

Montaż płyty montażowej AS-i K60 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Element należy zamontować na szynie TH35 (DIN) w pozycji poziomej. Przed podłączeniem przewodów płaskich upewnij się, że są one odcięte od źródła zasilania. Przekrój przewodów oraz moment dokręcania styków (jeśli występują) dobierz zgodnie z dokumentacją techniczną systemu AS‑i. Pamiętaj o zachowaniu właściwych odstępów izolacyjnych i nieprzekraczaniu dopuszczalnych obciążeń mechanicznych.

FAQ

• Czy płyta montażowa zawiera moduł K60? Nie, płyta montażowa jest akcesorium umożliwiającym montaż i podłączenie modułów kompaktowych K60, ale sam moduł należy zamówić osobno.
• Jaki typ przewodu płaskiego jest wymagany? Płyta jest przystosowana do standardowych przewodów płaskich AS‑i: żółtego (dane) i czarnego (24 V DC). Złącza są zoptymalizowane pod kątem tych przewodów.
• Czy płyta montażowa posiada stopień ochrony IP? Producent nie podaje stopnia ochrony IP. Element przeznaczony jest do montażu wewnątrz rozdzielnic lub szaf sterowniczych, gdzie standardowo stosuje się ochronę IP20.
