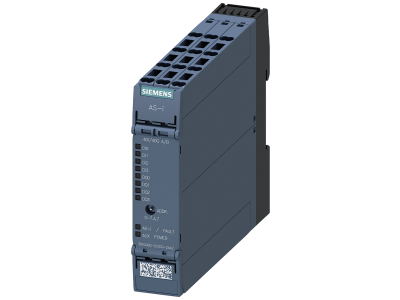

Kompaktowy moduł ASi SlimLine A/B-Slave 4DI/4DQ, IP20 4x wejście czujnika 3-przewodowego | 3RK2400-2CG00-2AA2 Siemens

Alternatywny kod produktu: 3RK24002CG002AA2

Opis i Kluczowe Cechy

Kompaktowy moduł AS-i SlimLine A/B-Slave o symbolu 3RK2400-2CG00-2AA2 to cyfrowe urządzenie peryferyjne wyposażone w 4 wejścia czujnika 3-przewodowego oraz 4 wyjścia cyfrowe. Przeznaczony do pracy w sieci AS-Interface, zapewnia komunikację pomiędzy czujnikami/aktuatorami a nadrzędnym sterownikiem. Dzięki szerokości zaledwie 22,5 mm idealnie nadaje się do instalacji w rozdzielnicach o ograniczonej przestrzeni, a zaciski sprężynowe skracają czas montażu i eliminują potrzebę narzędzi.

• 4 wejścia dla czujników 3-przewodowych: Umożliwiają podłączenie standardowych czujników PNP/NPN, co upraszcza okablowanie i redukuje liczbę wymaganych akcesoriów.
• 4 wyjścia cyfrowe o prądzie 2 A (maks. 4 A łącznie): Zapewniają bezpieczne sterowanie siłownikami, zaworami czy przekaźnikami bez ryzyka przeciążenia – każde wyjście może być obciążone do 2 A, przy sumarycznym limicie 4 A dla wszystkich kanałów.
• Napięcie zasilania DC 24 V: Standardowe napięcie w automatyce przemysłowej, kompatybilne z typowymi zasilaczami i układami sterowania.
• Szerokość modułu 22,5 mm: Kompaktowa konstrukcja SlimLine umożliwia montaż wielu modułów obok siebie, co oszczędza miejsce w szafie sterowniczej.
• Zaciski sprężynowe: Ułatwiają szybki i pewny montaż przewodów bez użycia narzędzi, zmniejszając ryzyko poluzowania połączeń.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich oraz posiada oznakowanie CE. Jego konstrukcja jest zgodna z ogólnymi standardami branży automatyki przemysłowej, co gwarantuje bezpieczną i niezawodną pracę w instalacjach przemysłowych.

Zastosowanie

Moduł AS-i SlimLine 3RK2400-2CG00-2AA2 znajduje zastosowanie w rozproszonych systemach automatyki, gdzie konieczna jest komunikacja pomiędzy czujnikami a sterownikami (PLC) za pośrednictwem magistrali AS-Interface.

• Sterowanie siłownikami, zaworami pneumatycznymi i hydraulicznymi w liniach produkcyjnych.
• Odbiór sygnałów z czujników krańcowych, indukcyjnych, fotoelektrycznych i pojemnościowych.
• Integracja z systemami nadzoru i wizualizacji w aplikacjach przemysłowych (SCADA, HMI).
• Zastosowanie w inteligentnych instalacjach budynkowych (automatyka hal przemysłowych, magazynów, centrów logistycznych).

Wskazówki Montażowe

Montaż, podłączenie oraz uruchomienie modułu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Moduł przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony co najmniej IP2X. Zaciski sprężynowe obsługują przewody o przekroju od 0,14 do 2,5 mm² – dobór przekroju należy przeprowadzić zgodnie z obciążalnością prądową. Moment dokręcania nie ma zastosowania (połączenia bezśrubowe), ale przed włożeniem przewodu należy upewnić się, że dźwignia sprężyny jest otwarta. Po podłączeniu koniecznie sprawdzić poprawność adresacji Slave'a w sieci AS-i.

FAQ

• Jaki jest stopień ochrony modułu? Moduł posiada stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcem oraz ciałami stałymi o średnicy powyżej 12,5 mm. Należy go montować w obudowie o wyższym IP, jeśli instalacja narażona jest na wilgoć lub pył.
• Czy moduł obsługuje podświetlenie lub diody sygnalizacyjne? W dostarczonych danych nie ma informacji o podświetleniu. Moduł może posiadać standardowe diody LED statusu komunikacji i zasilania, jednak szczegółów należy szukać w dokumentacji producenta.
• Jakie napięcie zasilania jest wymagane? Moduł wymaga zasilania napięciem stałym DC 24 V. Napięcie to jest jednocześnie wykorzystywane do zasilania czujników 3-przewodowych (wyjście zasilania czujnika jest przełączalne).
