Kompaktowy moduł ASi SlimLine A/B-Slave 4DI/4DQ, IP20 4x wejście czujnika 3-przewodowego | 3RK2400-2CE00-2AA2 Siemens

Alternatywny kod produktu: 3RK24002CE002AA2

Opis i Kluczowe Cechy

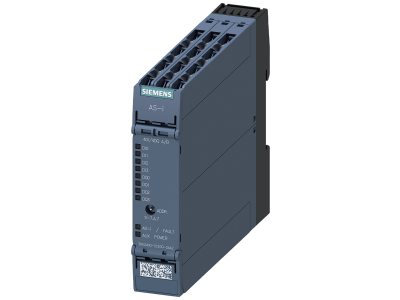

Kompaktowy moduł AS-i SlimLine 3RK2400-2CE00-2AA2 to cyfrowy węzeł sieci AS-Interface w klasie A/B-Slave, wyposażony w 4 wejścia przystosowane do 3-przewodowych czujników oraz 4 wyjścia o prądzie znamionowym 2 A każde (maks. 4 A łącznie). Dzięki szerokości zaledwie 22,5 mm idealnie sprawdza się w oszczędnych rozdzielnicach i szafach sterowniczych. Przełączalne zasilanie czujników oraz obsługa adresowania A/B zapewniają elastyczność w istniejących i nowych instalacjach AS-i.

• 4 wejścia czujnika 3-przewodowego: Umożliwiają podłączenie standardowych czujników indukcyjnych, pojemnościowych lub optycznych bez dodatkowych przetworników – oszczędność miejsca i kosztów okablowania.
• 4 wyjścia cyfrowe 2 A / 24 V DC: Każde wyjście może sterować małymi odbiornikami, takimi jak styczniki, przekaźniki czy sygnalizatory, z zachowaniem łącznego obciążenia do 4 A – wystarczająca rezerwa dla większości aplikacji.
• Przełączalne zasilanie czujników: Zasilanie dla podłączonych czujników można włączać i wyłączać programowo, co pozwala oszczędzać energię i zwiększa bezpieczeństwo podczas konserwacji.
• Obsługa adresowania A/B (SlimLine): Moduł może pracować w trybie A lub B, co umożliwia podwojenie liczby węzłów w segmencie AS-i i łatwe rozbudowywanie istniejącej sieci.
• Zaciski śrubowe i szerokość 22,5 mm: Bezpieczne połączenia przewodów o dużym przekroju oraz kompaktowa obudowa – idealne do ciasnych rozdzielnic i szybkiego montażu na szynie TH35.

Zgodność z Normami

Moduł został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących aparatury sterowniczej w systemach AS-Interface. Posiada certyfikat CE i spełnia standardy bezpieczeństwa użytkowania w środowiskach przemysłowych oraz budynkowych. Stopień ochrony IP20 zapewnia ochronę przed dotykiem palcami i ciałami stałymi o średnicy powyżej 12,5 mm.

Zastosowanie

Dzięki uniwersalnej konfiguracji 4 wejść i 4 wyjść moduł AS-i SlimLine znajduje zastosowanie w różnorodnych układach sterowania. Może pracować jako węzeł peryferyjny w sieci AS-Interface, obsługując sygnały z czujników i przekazując impulsy do urządzeń wykonawczych.

• Sterowanie odbiornikami (np. zaworami, wentylatorami, lampami) na podstawie sygnałów z czujników zbliżeniowych lub krańcowych.
• Przekazywanie impulsów do styczników, przekaźników lub modułów PLC w celu realizacji sekwencji automatyki.
• Sygnalizacja stanów pracy (za pomocą wyjść) i zbieranie informacji z czujników w systemach BMS (zarządzanie budynkiem).
• Automatyka budynkowa – monitoring drzwi, okien, czujników obecności oraz sterowanie oświetleniem i roletami.

Wskazówki Montażowe

Montaż modułu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania sieci AS-i oraz innych obwodów. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony IP co najmniej IP20. Przekrój przewodów należy dobrać zgodnie z prądem obciążenia (dla wyjść maks. 2 A – zalecany przekrój 0,5–1,5 mm²). Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta (nie przekraczać 0,6 Nm). Przed pierwszym uruchomieniem sprawdzić poprawność adresacji A/B oraz polaryzację zasilania AS-i.

FAQ

• Czy moduł może pracować w trybie A i B jednocześnie? Nie – moduł jest skonfigurowany jako A/B-Slave, co oznacza, że w danym segmencie AS-i może być ustawiony na jeden z dwóch trybów. Adresowanie A lub B wybiera się za pomocą przełącznika zgodnie z dokumentacją.
• Jaki jest stopień ochrony modułu? IP20 – chroni przed dotykiem palcami i ciałami stałymi powyżej 12,5 mm. Moduł należy montować w obudowie rozdzielnicy o wyższym stopniu ochrony, jeśli wymaga tego środowisko.
• Czy wyjścia są zabezpieczone przed przeciążeniem? Moduł nie posiada wbudowanych zabezpieczeń zwarciowych na wyjściach. Zaleca się stosowanie zewnętrznych bezpieczników (np. wkładek topikowych lub wyłączników nadprądowych) odpowiednio dobranych do prądu obciążenia i napięcia 24 V DC.
