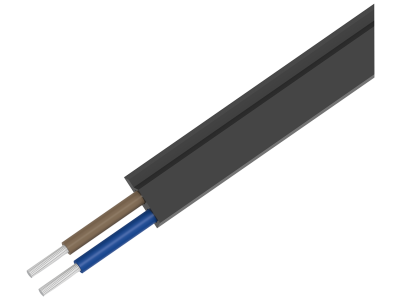

AS-I CABLE TRAPEZOIDAL | 3RX9026-0AA00 Siemens

Alternatywny kod produktu: 3RX90260AA00

Opis i Kluczowe Cechy

Przewód AS-Interface trapezoidalny o symbolu 3RX9026-0AA00 to specjalistyczny kabel magistralny przeznaczony do systemów AS-i z zewnętrznym napięciem pomocniczym 24 V. Wykonany w czarnej izolacji PUR, olejoodpornej, o przekroju żył 2 x 1,5 mm². Dostarczany na bębnie o długości 1000 m, co umożliwia realizację rozległych instalacji bez łączeń pośrednich.

• Przekrój żył 2 x 1,5 mm²: zapewnia niską rezystancję linii przy przesyłaniu sygnałów i napięcia pomocniczego 24 V DC, minimalizując spadki napięcia na długich odcinkach.
• Izolacja PUR olejoodporna: gwarantuje odporność mechaniczna i chemiczną w środowiskach przemysłowych, w tym kontakt z olejami i smarami; zwiększa trwałość instalacji.
• Kształt trapezoidalny (profilowany): umożliwia pewne mocowanie w specjalnych listwach i adapterach AS-i, zapobiegając przypadkowemu przemieszczeniu przewodu w szafie sterowniczej.
• Długość 1000 m na bębnie: pozwala na szybkie i ekonomiczne prowadzenie długich tras magistralnych bez konieczności stosowania złączek pośrednich, co poprawia niezawodność połączeń.
• Aprobata do przemysłu stoczniowego: potwierdza odporność na trudne warunki środowiskowe, takie jak wysoka wilgotność, wibracje i zasolenie – produkt sprawdzi się na jednostkach pływających i platformach offshore.

Zgodność z Normami

Przewód posiada aprobatę do zastosowań w przemyśle stoczniowym, co świadczy o spełnieniu rygorystycznych wymagań w zakresie odporności na oleje, wibracje i wilgoć. Produkt jest zgodny z obowiązującymi normami europejskimi dla przewodów magistralnych AS-Interface oraz posiada oznaczenie CE.

Zastosowanie

Przewód trapezoidalny 3RX9026-0AA00 jest przeznaczony do budowy magistrali AS-Interface (Actuator-Sensor Interface) w automatyce przemysłowej i budynkowej. Dzięki dodatkowej parze do zasilania pomocniczego 24 V może jednocześnie przesyłać sygnały i napięcie do czujników/aktuatorów.

• Podłączenie stacji czujników i siłowników w liniach produkcyjnych z systemem AS-i.
• Rozbudowa sieci AS-i w halach maszyn, magazynach wysokiego składowania i instalacjach o dużych odległościach.
• Zastosowanie w trudnych warunkach – stocznie, porty, platformy wiertnicze – gdzie wymagana jest odporność na olej, wilgoć i wibracje.
• Prowadzenie magistrali w korytkach kablowych i puszkach rozdzielczych z wykorzystaniem profilu trapezoidalnego dla stabilnego mocowania.

Wskazówki Montażowe

Montaż oraz podłączenie przewodu powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całej magistrali AS-i. Przewód należy układać na szynach lub w listwach kablowych dedykowanych do systemów AS-i, zwracając uwagę na minimalne promienie gięcia (zgodne z dokumentacją techniczną producenta). Zabrania się przeciążania kabla prądem przekraczającym obciążalność dla przekroju 1,5 mm² – dobór zabezpieczeń nadprądowych należy dostosować do wartości znamionowych instalacji.

FAQ

• Jaka jest maksymalna temperatura pracy przewodu? W dostarczonych danych nie podano konkretnej temperatury. Izolacja PUR typowo wytrzymuje zakres od ok. -40°C do +80°C – dla dokładnych wartości prosimy o sprawdzenie karty katalogowej producenta.
• Czy kabel nadaje się do stosowania w suchych i mokrych pomieszczeniach? Tak, dzięki izolacji PUR i aprobacie stoczniowej przewód jest odporny na wilgoć i oleje, jednak nie jest przeznaczony do stałego zanurzenia – należy unikać kontaktu z wodą pod ciśnieniem.
• Jaką długość odcinka można pokryć jednym bębnem? Bęben zawiera 1000 m kabla. W praktyce długość magistrali AS-i może być większa, jeśli zastosuje się wzmacniacze (repeater) – przewód należy prowadzić bez zbędnych przerw dla zachowania ciągłości sygnału.
