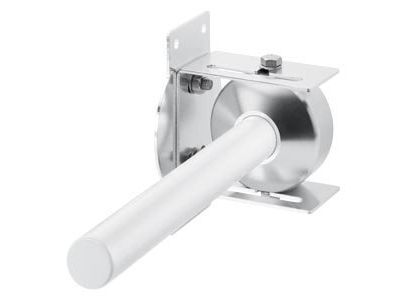

Antenna ANT793-8DL, IWLAN | 6GK5793-8DL00-0AA0 Siemens

Alternatywny kod produktu: 6GK57938DL000AA0

Opis i Kluczowe Cechy

Antena ANT793-8DL (indeks 6GK5793-8DL00-0AA0) z serii SCALANCE to profesjonalna antena IWLAN przeznaczona do wymagających zastosowań przemysłowych i kolejowych. Oferuje zysk 14 dBi, podwójną polaryzację (pionowo-poziorną) oraz silne ukierunkowanie, co pozwala na efektywne pokrycie wąskich obszarów, takich jak tunele czy aleje magazynowe. Dzięki stopniowi ochrony IP66 i szerokiemu zakresowi temperatur pracy od -45 do +70°C antena sprawdza się w ekstremalnych warunkach. Wyposażona w dwa złącza N-female, umożliwia transmisję dwóch strumieni danych dla zwiększenia przepustowości i niezawodności łącza.

• Zysk 14 dBi i silne ukierunkowanie: skupienie pola radiowego w wąski stożek umożliwia selektywne pokrycie oraz komunikację na duże odległości, co jest kluczowe w zastosowaniach liniowych i punkt-punkt.
• Podwójna polaryzacja pionowo-pozioma: wykorzystanie wielu ścieżek propagacji zwiększa niezawodność i przepustowość poprzez równoczesną transmisję dwóch strumieni danych.
• Stopień ochrony IP66 oraz zakres temp. -45 do +70°C: gwarantuje niezawodną pracę w trudnych warunkach atmosferycznych, na zewnątrz oraz w środowiskach kolejowych, bez ryzyka uszkodzenia przez wilgoć, pył czy skrajne temperatury.
• Dwa złącza N-female (żeńskie): umożliwiają podłączenie anteny do punktów dostępowych lub klientów za pomocą dedykowanych kabli IWLAN, zapewniając stabilne połączenie o wysokiej przepustowości.
• Zgodność z IEEE 802.11 i przeznaczenie dla kolejnictwa: bezpieczeństwo inwestycji dzięki globalnie uznawanemu standardowi Wi-Fi oraz przystosowanie do specyficznych wymogów aplikacji kolejowych (z zachowaniem krajowych zatwierdzeń).

Zgodność z Normami

Antena ANT793-8DL jest zgodna z normą IEEE 802.11 (Wi-Fi), co gwarantuje interoperacyjność z szeroką gamą urządzeń IWLAN. Produkt wymaga przestrzegania krajowych zatwierdzeń i przepisów, szczególnie w zastosowaniach kolejowych. Nie podano konkretnych numerów norm europejskich, antena spełnia ogólne wymagania dyrektyw UE i posiada oznaczenie CE.

Zastosowanie

Dzięki silnemu ukierunkowaniu, wysokiemu zyskowi i odporności na warunki zewnętrzne, antena ANT793-8DL znajduje zastosowanie w następujących scenariuszach:

• Selektywne pokrycie wzdłuż linii kolejowych oraz w tunelach – precyzyjne kierowanie sygnału wzdłuż torów.
• Pokrycie alejek magazynów wysokiego składowania – skupienie fali w wąskim korytarzu bez zbędnego promieniowania bocznego.
• Komunikacja bezprzewodowa między budynkami na duże odległości – mosty punkt-punkt z zyskiem 14 dBi.
• Łączność w trudno dostępnych i agresywnych środowiskach przemysłowych (np. kopalnie, hale produkcyjne) dzięki IP66 i szerokiemu zakresowi temperatur.

Wskazówki Montażowe

Montaż anteny ANT793-8DL powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Antenę należy mocować na ścianie lub maszcie za pomocą dostarczonego osprzętu. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od urządzeń aktywnych (punktów dostępowych, klientów). Do połączenia z anteną stosować kable IWLAN z wtykami N-male. Dokręcanie złączy i elementów montażowych – zgodnie z dokumentacją producenta. Do precyzyjnego ustawienia kierunku wykorzystać dołączoną pomocnik do ustawiania (mounting aid). Należy uwzględnić lokalne przepisy dotyczące ochrony odgromowej i instalacji na obiektach kolejowych.

FAQ

• Jakie jest główne przeznaczenie anteny ANT793-8DL? Antena została zaprojektowana do selektywnego pokrycia wąskich obszarów, takich jak linie kolejowe, tunele, aleje magazynowe oraz do łączności między budynkami na duże odległości. Sprawdza się również w trudnych warunkach środowiskowych.
• Czy antena jest odporna na warunki atmosferyczne? Tak, stopień ochrony IP66 oraz zakres temperatur pracy od -45 do +70°C zapewniają niezawodną pracę na zewnątrz, w deszczu, pyle oraz ekstremalnych temperaturach.
• Jakie złącza posiada antena i co znajduje się w zestawie? Antena wyposażona jest w dwa złącza N-female (żeńskie) umożliwiające transmisję dwóch strumieni danych. W zestawie znajduje się 1 szt. ANT793-8DL oraz pomocnik do ustawiania kierunku (mounting aid). Instrukcja montażu w językach niemieckim i angielskim jest dołączona w wersji drukowanej.
