Antena dwuzakresowa GSM z uchwytem magnetycznym, ANT-900/1800 | ANT-900/1800 Satel

Opis i Kluczowe Cechy

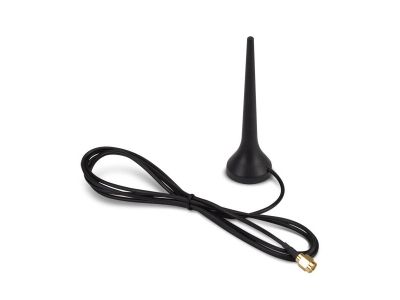

Antena ANT-900/1800 to profesjonalne rozwiązanie radiowe zaprojektowane przez renomowanego producenta systemów zabezpieczeń, firmę SATEL. Jest to antena dwuzakresowa, co oznacza pełną kompatybilność z pasmami częstotliwości 900 MHz oraz 1800 MHz. Dzięki takiemu rozwiązaniu urządzenie zapewnia stabilną komunikację w standardach GSM, co jest kluczowe dla niezawodności systemów alarmowych i powiadamiania. Wykorzystanie złącza typu SMA (SubMiniature version A) gwarantuje wysoką jakość połączenia mechanicznego i elektrycznego, minimalizując straty sygnału na styku z modułem komunikacyjnym.

• Dwuzakresowość: Praca w pasmach 900/1800 MHz pozwala na elastyczne logowanie się do stacji bazowych operatorów komórkowych.
• Podstawa magnetyczna: Silny magnes w podstawie umożliwia błyskawiczny montaż na metalowych powierzchniach, takich jak obudowy central (np. OPU-3 P, OPU-4 P) czy szafy sterownicze.
• Przewód koncentryczny: Kabel o długości 2,5 metra pozwala na wyprowadzenie anteny poza metalową obudowę lub umieszczenie jej w miejscu o najwyższym natężeniu pola elektromagnetycznego.
• Uniwersalność: Choć dedykowana do urządzeń SATEL, standardowe złącze SMA pozwala na współpracę z dowolnym urządzeniem radiowym pracującym w tych pasmach.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami obowiązującymi w branży systemów zabezpieczeń. Spełnia wymagania dotyczące kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa użytkowania. Jako komponent systemów alarmowych SATEL, antena ANT-900/1800 przechodzi rygorystyczne testy jakościowe, co zapewnia jej długowieczność i odporność na zakłócenia radiowe występujące w środowiskach przemysłowych i domowych.

Zastosowanie

Antena ANT-900/1800 znajduje szerokie zastosowanie w systemach sygnalizacji włamania i napadu (SSWiN) oraz w systemach automatyki budynkowej. Jest w pełni kompatybilna z następującymi urządzeniami marki SATEL:

• Moduły komunikacyjne GSM: GSM-4, GSM LT-1, GSM LT-2.
• Moduły monitoringu GPRS: GPRS-T1, GPRS-T2, GPRS-T4, GPRS-T6.
• Centrala alarmowa zintegrowana z modułem GSM: INTEGRA 128-WRL.
• Inne urządzenia wyposażone w gniazdo SMA, wymagające wzmocnienia sygnału w pasmach 900/1800 MHz.

Wskazówki Montażowe

Aby zapewnić najwyższą skuteczność transmisji danych, należy przestrzegać poniższych zaleceń instalacyjnych:

• Lokalizacja: Antenę należy montować w miejscu o możliwie najmniejszej liczbie przeszkód terenowych. Unikaj umieszczania anteny bezpośrednio obok innych przewodów elektrycznych, co mogłoby powodować interferencje.
• Podłoże: Wykorzystaj magnetyczną podstawę do montażu na płaskiej, metalowej powierzchni, która może pełnić rolę dodatkowej płaszczyzny masy, poprawiając charakterystykę promieniowania anteny.
• Złącze SMA: Podczas dokręcania wtyku SMA do gniazda w module, należy zachować ostrożność. Zaleca się dokręcanie ręczne do momentu wyczucia oporu, aby nie uszkodzić delikatnego pinu wewnętrznego.
• Prowadzenie kabla: Unikaj ostrych zagięć przewodu koncentrycznego (minimalny promień gięcia), aby nie doprowadzić do zmiany impedancji falowej kabla.

FAQ

1. Czy antena może być montowana na zewnątrz budynków?
Antena jest dedykowana głównie do montażu wewnętrznego lub wewnątrz obudów ochronnych. W przypadku montażu zewnętrznego należy zabezpieczyć złącze przed bezpośrednim działaniem wilgoci.

2. Czy długość kabla 2,5 m można skrócić?
Technicznie jest to możliwe, jednak wymaga to profesjonalnego zarobienia nowego wtyku SMA. Należy pamiętać, że fabryczna długość jest optymalizowana pod kątem parametrów pracy układu.

3. Czy antena współpracuje z siecią LTE?
Antena jest zoptymalizowana pod pasma 900/1800 MHz, które są wykorzystywane w technologii GSM/GPRS. Do pełnej obsługi wysokich pasm LTE zaleca się stosowanie anten szerokopasmowych, jednak w wielu lokalizacjach ANT-900/1800 skutecznie wspiera transmisję danych w modułach SATEL.
