Analogowy przekaźnik kontroli poziomu cieczy przewodzących oraz rezystancji, czułość 2-200 kOHM | 3UG4501-1AW30 Siemens

Alternatywny kod produktu: 3UG45011AW30

Opis i Kluczowe Cechy

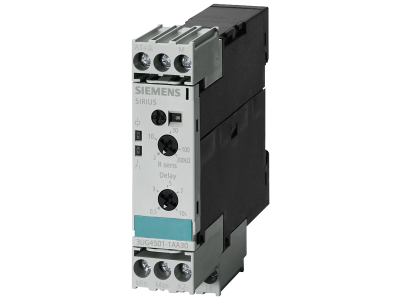

Przekaźnik kontroli poziomu cieczy Siemens SIRIUS 3UG4501-1AW30 to analogowo regulowane urządzenie nadzorcze do monitorowania poziomu cieczy przewodzących. Dzięki czułości ustawianej w zakresie 2-200 kOHM można go dostosować do różnych mediów, zapewniając ochronę przed przelewem, pracą na sucho i wyciekiem. Wyposażony w zdejmowane zaciski, umożliwia szybką wymianę bez ponownego okablowania.

• Czułość regulowana analogowo 2-200 kOHM: Umożliwia dopasowanie do różnych cieczy przewodzących, od wody po bardziej oporne elektrolity, zapewniając precyzyjną detekcję poziomu.
• Wybór funkcji dopływu lub wylotu: Elastyczne konfigurowanie trybu pracy – monitorowanie napełniania (dopływ) lub opróżniania (wylot), co pozwala na ochronę przed przelewem i suchobiegiem.
• Regulowany czas opóźnienia wyłączania: Kompensuje ruchy falowania cieczy, zapobiegając fałszywym wyzwoleniom i zwiększając stabilność systemu.
• Zdejmowane zaciski przyłączeniowe: Umożliwiają wymianę urządzenia bez ingerencji w okablowanie, skracając czas przestoju i ułatwiając serwis.
• Możliwość podłączenia dodatkowych czujników rezystancyjnych: Oprócz elektrod przewodzących można stosować czujniki fotoelektryczne, temperatury czy przemieszczenia, rozszerzając zakres zastosowań.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Przekaźnik SIRIUS 3UG4501 znajduje zastosowanie w systemach automatyki budynkowej i przemysłowej, gdzie wymagane jest niezawodne monitorowanie poziomu cieczy przewodzących. Idealnie sprawdza się w ochronie pomp, zbiorników i instalacji wodno-kanalizacyjnych.

• Sterowanie pracą pomp w studniach i zbiornikach – ochrona przed suchobiegiem i przelewem.
• Monitorowanie wycieków w instalacjach wodnych – szybkie wykrywanie nieszczelności.
• Kontrola poziomu w procesach technologicznych – np. w oczyszczalniach ścieków, stacjach uzdatniania wody.
• Współpraca z systemami automatyki (PLC, styczniki) do sygnalizacji i załączania odbiorników.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie instaluje się na szynie DIN TH35 w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Momenty dokręcania zacisków oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, uwzględniając obciążalność prądową styków.

FAQ

• Jak ustawić czułość przekaźnika? Czułość reguluje się analogowo potencjometrem w zakresie 2-200 kOHM. Wartość należy dobrać na podstawie rezystancji właściwej kontrolowanej cieczy, aby uzyskać pewne wykrywanie poziomu.
• Czy przekaźnik ma wbudowane podświetlenie? W dostarczonych danych nie ma informacji o podświetleniu. Zalecamy zapoznanie się z kartą katalogową producenta w celu uzyskania szczegółów.
• Jaki jest stopień ochrony obudowy? Producent nie podał konkretnego stopnia IP w opisie. Standardowo dla aparatury montowanej w rozdzielnicy przyjmuje się IP20, jednak zalecamy weryfikację w dokumentacji technicznej.
