Analogowy moduł interfejsu enkodera Altivar Process ATV900 | VW3A3422 Schneider Electric

Opis i Kluczowe Cechy

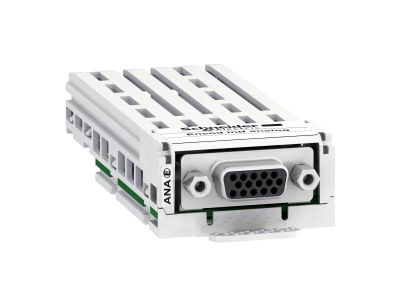

Analogowy moduł interfejsu enkodera Schneider Electric VW3A3422 przeznaczony jest do przemienników częstotliwości serii Altivar Process ATV900. Umożliwia precyzyjne sterowanie wektorem strumienia (z czujnikiem) dla silników asynchronicznych oraz sterowanie wektorowe z sprzężeniem zwrotnym prędkości obrotowej dla silników synchronicznych. Dzięki temu znacząco poprawia wydajność przemiennika niezależnie od stanu obciążenia silnika. Moduł wyposażono w złącze żeńskie SUB-D 15 o dużej gęstości oraz układy zabezpieczające przed zwarciami zasilania enkodera i przeciążeniami.

• Zabezpieczenie przed zwarciami zasilania enkodera i przeciążeniami: chroni moduł oraz podłączony enkoder przed uszkodzeniem w przypadku awarii zasilania, zwiększając niezawodność całego układu napędowego.
• Złącze żeńskie SUB-D 15 o dużej gęstości: zapewnia solidne, odporne na wibracje połączenie sygnałów enkodera, gwarantując stabilną transmisję danych w warunkach przemysłowych.
• Poprawa wydajności przemiennika niezależnie od obciążenia: precyzyjne odczytywanie rzeczywistej prędkości wirnika pozwala falownikowi optymalizować moment obrotowy i redukować straty, co przekłada się na oszczędność energii i lepszą dynamikę napędu.
• Prosta instalacja i demontaż: moduł umieszcza się w dedykowanym gnieździe przemiennika ATV900, co umożliwia szybkie uruchomienie i ewentualną wymianę bez przestojów.

Zgodność z Normami

Moduł interfejsu enkodera VW3A3422 jest zgodny z wymogami dyrektyw Unii Europejskiej, posiada oznakowanie CE. Przeznaczony jest do montażu w przemiennikach Altivar Process ATV900, które spełniają normy IEC/EN stosowane w systemach napędowych. Producent nie podał szczegółowych numerów norm dla samego akcesorium, jednak gwarantuje jego pełną kompatybilność i bezpieczeństwo w zalecanym zastosowaniu.

Zastosowanie

Moduł dedykowany jest do systemów napędowych wymagających precyzyjnej kontroli prędkości i momentu obrotowego z wykorzystaniem enkodera. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach istniejących układów z przemiennikami ATV900.

• Sterowanie wektorowe z zamkniętą pętlą prędkości dla silników asynchronicznych i synchronicznych – w aplikacjach wymagających dokładnego utrzymywania prędkości przy zmiennym obciążeniu (np. przenośniki, wentylatory, pompy).
• Poprawa efektywności energetycznej i dynamiki napędu w maszynach produkcyjnych, dźwigach, windach i urządzeniach transportowych.
• Zastosowania wymagające sprzężenia zwrotnego prędkości obrotowej do sterowania procesem (np. w układach pozycjonowania, nawijania, ciągłego formowania).
• Modernizacja istniejących falowników ATV900 w celu uzyskania wyższej klasy dokładności sterowania bez konieczności wymiany całego napędu.

Wskazówki Montażowe

Montaż modułu powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego przemiennika i odczekaniu czasu rozładowania kondensatorów (zgodnie z instrukcją ATV900). Moduł instaluje się w dedykowanym gnieździe na płycie głównej falownika – nie wymaga użycia narzędzi. Przed włożeniem należy sprawdzić poprawność ustawienia wtyku i delikatnie docisnąć aż do zatrzaśnięcia. Nie wolno przekraczać dopuszczalnych parametrów elektrycznych enkodera podanych w dokumentacji technicznej. Przewody sygnałowe enkodera należy prowadzić z dala od przewodów silnikowych, aby uniknąć zakłóceń elektromagnetycznych.

FAQ

• Czy moduł VW3A3422 jest kompatybilny ze wszystkimi wersjami ATV900? Tak, moduł jest dedykowany do całej serii Altivar Process ATV900 i pasuje do dedykowanego gniazda na płycie głównej przemiennika. Zalecamy jednak weryfikację w karcie katalogowej konkretnego modelu falownika.
• Czy moduł posiada zabezpieczenie przed odwrotną polaryzacją zasilania enkodera? Producent potwierdza jedynie zabezpieczenie przed zwarciami i przeciążeniami zasilania enkodera. Nie ma informacji o zabezpieczeniu przed odwrotną polaryzacją – należy zachować ostrożność podczas podłączania.
• Jaki typ enkodera można podłączyć do tego modułu? Moduł przeznaczony jest do enkoderów z wyjściem analogowym (np. sin/cos, EnDat, Hiperface) – dokładna specyfikacja sygnałów znajduje się w instrukcji technicznej. Złącze SUB-D 15 umożliwia podłączenie standardowych przewodów enkodera.
