Analizator sieci EDMX3 do montażu na wsporniku TH35 | 412051 Legrand

Opis i Kluczowe Cechy

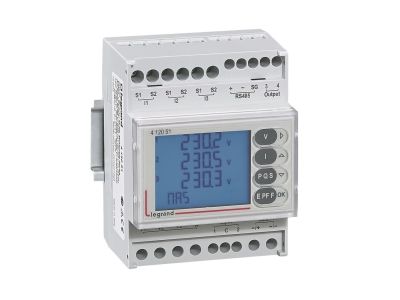

Analizator sieci EDMX3 (symbol 412051) to zaawansowane urządzenie pomiarowe przeznaczone do montażu na szynie TH35. Wyposażony w wyświetlacz LCD, wyjście impulsowe oraz interfejs RS485, umożliwia precyzyjny monitoring parametrów sieci elektrycznej. Szerokość 4 modułów (70 mm) pozwala na łatwą instalację w standardowych rozdzielnicach, a zgodność z normą IEC/EN 61557-12 gwarantuje wiarygodność pomiarów.

• Klasa dokładności energii czynnej 0,5 (IEC/EN 61557-12): zapewnia precyzyjne rozliczanie zużycia energii elektrycznej, minimalizując błędy pomiarowe.
• Pomiar dla 4 taryf: umożliwia analizę kosztów w różnych strefach czasowych, co wspiera optymalizację taryf i zarządzanie energią.
• Analiza THD oraz wyższych harmonicznych (do 9 na ekranie, do 25 przez Modbus): pozwala na diagnostykę jakości zasilania i identyfikację zakłóceń harmonicznych w sieci.
• Programowane alarmy dla wszystkich funkcji: automatycznie sygnalizują przekroczenia progów dla każdej mierzonej wielkości, zwiększając bezpieczeństwo i kontrolę.
• Wyjścia impulsowe i RS485: integracja z systemami BMS, PLC oraz zdalny odczyt danych przez protokół Modbus ułatwiają automatyzację procesów.

Zgodność z Normami

Analizator EDMX3 spełnia wymagania normy IEC/EN 61557-12. Energia czynna mierzona jest w klasie dokładności 0,5, a energia bierna w klasie 1 zgodnie z tą samą normą. Urządzenie posiada certyfikację CE, co potwierdza jego zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Uniwersalność pomiarowa i komunikacyjna analizatora EDMX3 sprawia, że znajduje on zastosowanie w wielu scenariuszach przemysłowych i budynkowych. Doskonale sprawdza się wszędzie tam, gdzie wymagany jest dokładny monitoring energii oraz analiza jakości zasilania.

• Monitorowanie i rozliczanie zużycia energii w obiektach komercyjnych, przemysłowych oraz użyteczności publicznej.
• Analiza harmonicznych i THD w sieciach niskiego napięcia w celu diagnozy zakłóceń i planowania filtracji.
• Integracja z systemami automatyki budynkowej (BMS) i zarządzania energią (EMS) poprzez interfejs RS485 Modbus.
• Zdalny odczyt stanu parametrów sieci oraz alarmów w instalacjach rozproszonych – idealne dla firm zajmujących się audytem energetycznym.

Wskazówki Montażowe

Montaż analizatora EDMX3 może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać odpowiednio do obciążenia prądowego obwodu. Dokręcanie zacisków powinno odbywać się z momentem zgodnym z dokumentacją producenta (wartość znajduje się w karcie montażowej). Przed uruchomieniem należy sprawdzić poprawność połączeń i ustawień parametrów.

FAQ

• Czy analizator EDMX3 umożliwia komunikację przez Modbus? Tak, urządzenie wyposażone jest w interfejs RS485 z protokołem Modbus. Umożliwia to odczyt wszystkich mierzonych parametrów, w tym harmonicznych do 25 rzędu, oraz konfigurację alarmów.
• Do czego służy wyjście impulsowe w tym analizatorze? Wyjście impulsowe generuje impulsy proporcjonalne do zużycia energii (czynnej lub biernej). Może być wykorzystane do współpracy z zewnętrznymi licznikami, systemami PLC lub jako sygnał do taryfikacji.
• Jaką klasą dokładności charakteryzuje się pomiar energii czynnej? Energia czynna mierzona jest w klasie dokładności 0,5 zgodnie z normą IEC/EN 61557-12. Gwarantuje to niski błąd pomiaru, niezbędny przy precyzyjnym rozliczaniu kosztów energii.
