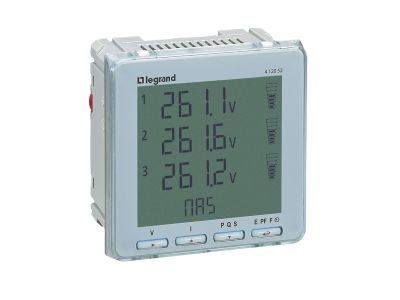

Analizator sieci EDMX3 Access do montażu na drzwiach rozdzielnicy lub płycie | 412052 Legrand

Opis i Kluczowe Cechy

Analizator sieci Legrand EMDX3 Access o numerze referencyjnym 412052 to zaawansowane urządzenie pomiarowe zaprojektowane z myślą o precyzyjnym monitorowaniu parametrów energii elektrycznej w profesjonalnych instalacjach niskiego napięcia. Urządzenie charakteryzuje się wysoką dokładnością pomiarową, oferując klasę 0,5 dla energii czynnej oraz klasę 1 dla energii biernej, co czyni go idealnym rozwiązaniem do systemów zarządzania energią (EMS) oraz audytów efektywności energetycznej.

Wyposażony w czytelny wyświetlacz LCD, analizator umożliwia bezpośredni odczyt kluczowych parametrów, takich jak prądy, napięcia, moc czynna, bierna i pozorna, a także współczynnik mocy (cos φ). Kluczową zaletą modelu EMDX3 Access jest zintegrowany port komunikacyjny RS 485 (protokół Modbus) oraz wyjście impulsowe, co pozwala na łatwą integrację z systemami BMS oraz zdalny nadzór nad infrastrukturą elektryczną. Urządzenie analizuje również jakość energii poprzez pomiar współczynnika zawartości harmonicznych THD oraz analizę wyższych harmonicznych (do 9. rzędu na wyświetlaczu i do 25. rzędu poprzez komunikację Modbus).

• Precyzja pomiaru: Klasa 0,5 dla energii czynnej gwarantuje rzetelność danych rozliczeniowych i technicznych.
• Komunikacja: Wbudowany interfejs RS 485 Modbus umożliwia pełną integrację z systemami automatyki budynkowej.
• Analiza jakości: Monitoring harmonicznych pozwala na szybką diagnostykę zakłóceń w sieci.
• Wszechstronność: Pomiar energii zużytej oraz oddanej (dwukierunkowy) wspiera instalacje prosumenckie.
• Kompaktowa budowa: Standardowy wymiar frontu 96x96 mm ułatwia montaż w typowych otworach rozdzielnic.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo i powtarzalność pomiarów w warunkach przemysłowych. Analizator spełnia wymagania normy IEC/EN 61557-12, która definiuje wymagania dla urządzeń do pomiaru i monitorowania parametrów elektrycznych w sieciach rozdzielczych. Dzięki zgodności z tą normą, użytkownik ma pewność, że parametry dotyczące energii czynnej (klasa 0,5) oraz biernej (klasa 1) są mierzone z zachowaniem najwyższych standardów metrologicznych.

Zastosowanie

Analizator EMDX3 Access znajduje szerokie zastosowanie w sektorze komercyjnym i przemysłowym. Jest niezastąpiony w:

• Rozdzielnicach głównych i oddziałowych: Do monitorowania obciążenia poszczególnych sekcji zasilania.
• Systemach zarządzania energią: Jako źródło danych dla oprogramowania optymalizującego koszty eksploatacji obiektu.
• Przemysłowych układach automatyki: Gdzie niezbędna jest kontrola jakości zasilania i analiza harmonicznych wpływających na pracę silników i falowników.
• Centrach danych (Data Centers): Do precyzyjnego monitorowania zużycia energii przez serwerownie.
• Instalacjach OZE: Dzięki możliwości pomiaru energii oddanej do sieci.

Wskazówki Montażowe

Urządzenie jest przeznaczone do montażu tablicowego na drzwiach rozdzielnicy lub na płycie montażowej. Standardowe wymiary 96 x 96 mm oraz głębokość 62 mm pozwalają na oszczędność miejsca wewnątrz obudowy. Podczas instalacji należy zwrócić uwagę na:

• Przyłącza prądowe: Wymagają zastosowania odpowiednich przekładników prądowych (CT).
• Komunikację RS 485: Należy stosować skrętkę ekranowaną, pamiętając o terminacji linii w przypadku długich magistral.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się złączy.
• Bezpieczeństwo: Montaż powinien być wykonywany przy wyłączonym napięciu zasilania przez wykwalifikowany personel z uprawnieniami SEP.

FAQ

• Czy analizator mierzy harmoniczne? Tak, urządzenie analizuje harmoniczne prądu i napięcia do 9. rzędu na ekranie LCD oraz do 25. rzędu poprzez protokół Modbus.
• Jaki jest sposób montażu urządzenia? Model 412052 jest przeznaczony do montażu na drzwiach rozdzielnicy lub płycie (montaż tablicowy 96x96 mm).
• Czy urządzenie posiada pamięć wewnętrzną dla profilu mocy? Analizator udostępnia dane bieżące i liczniki energii; pełna archiwizacja profilu mocy odbywa się zazwyczaj w systemie nadrzędnym poprzez RS 485.
• Czy wymagane są przekładniki prądowe? Tak, analizator współpracuje z zewnętrznymi przekładnikami prądowymi, co pozwala na pomiar wysokich prądów w instalacjach przemysłowych.
