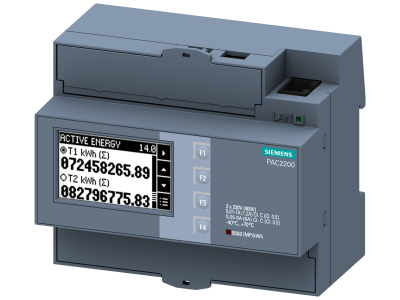

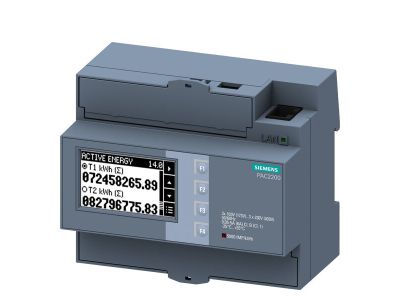

Przyrząd pomiarowy 7KM PAC2200, 3-fazowy, 5 A, szyna DIN, Modbus TCP, SENTRON | 7KM2200-2EA30-1EA1 Siemens

Alternatywny kod produktu: 7KM22002EA301EA1

Opis i Kluczowe Cechy

Cyfrowy przyrząd pomiarowy energii SENTRON 7KM PAC2200 (symbol 7KM2200-2EA30-1EA1) przeznaczony do precyzyjnego pomiaru i rejestracji zużycia energii w sieciach jednofazowych i trójfazowych. Dzięki obsłudze pomiaru bezpośredniego do 65 A oraz komunikacji Modbus TCP urządzenie dostarcza wiarygodnych danych do systemów zarządzania energią, automatyki budynkowej i przemysłowej. Umożliwia montaż na szynie DIN w standardowych rozdzielnicach.

• Pomiar w sieciach 1-fazowych i 3-fazowych: uniwersalne zastosowanie w instalacjach mieszkaniowych, biurowych i przemysłowych – jeden przyrząd obsługuje różne konfiguracje zasilania.
• Pomiar bezpośredni do 65 A: eliminuje konieczność stosowania zewnętrznych przekładników prądowych w obwodach o umiarkowanym obciążeniu, upraszczając instalację i obniżając koszty.
• Komunikacja Modbus TCP: łatwa integracja z nadrzędnymi systemami automatyki i zarządzania energią (BMS, SCADA) – dane pomiarowe są dostępne w czasie rzeczywistym przez sieć Ethernet.
• Precyzyjna rejestracja wartości energii: dostarcza szczegółowych informacji o zużyciu energii czynnej, biernej i pozornej, umożliwiając optymalizację kosztów i ocenę stanu instalacji.
• Montaż na szynie DIN (TH35): szybki i bezpieczny montaż w rozdzielnicach bez potrzeby stosowania dodatkowych uchwytów – oszczędność czasu podczas instalacji.

Zgodność z Normami

Przyrząd pomiarowy SENTRON 7KM PAC2200 został zaprojektowany zgodnie z obowiązującymi europejskimi normami oraz standardami DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do użytku w instalacjach niskiego napięcia.

Zastosowanie

Uniwersalna konstrukcja i szeroki zakres funkcji pomiarowych sprawiają, że przyrząd sprawdza się w różnych scenariuszach monitorowania i zarządzania energią.

• Monitorowanie zużycia energii w zakładach przemysłowych i halach produkcyjnych – do bilansowania obciążeń oraz wykrywania nieefektywnych odbiorników.
• Zarządzanie energią w budynkach użyteczności publicznej (biura, szkoły, szpitale) – wspomaganie systemów BMS w optymalizacji kosztów eksploatacji.
• Kontrola zużycia w mieszkaniach i domach wielorodzinnych – indywidualne rozliczanie najemców lub analiza profilu obciążenia.
• Integracja z systemami automatyki przemysłowej i układami PLC – przekazywanie danych pomiarowych w protokole Modbus TCP do dalszego przetwarzania.

Wskazówki Montażowe

Montaż i podłączenie przyrządu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do spodziewanego obciążenia prądowego. Dla połączenia komunikacyjnego Modbus TCP zastosuj przewód Ethernet kategorii co najmniej 5e. Momenty dokręcania zacisków podaj w dokumentacji producenta – nie przekraczaj zalecanych wartości.

FAQ

• Czy przyrząd może mierzyć energię w sieci jednofazowej? Tak, SENTRON 7KM PAC2200 obsługuje zarówno sieci jednofazowe, jak i trójfazowe. Umożliwia to elastyczne zastosowanie w różnych typach instalacji elektrycznych.
• Jak skonfigurować komunikację Modbus TCP? Urządzenie posiada wbudowany serwer Modbus TCP. Po podłączeniu do sieci Ethernet należy przypisać adres IP (np. przez DHCP lub statycznie) zgodnie z instrukcją producenta. Dane pomiarowe są dostępne w standardowych rejestrach Modbus.
• Czy do pomiaru prądu wymagane są zewnętrzne przekładniki? Nie, przyrząd umożliwia pomiar bezpośredni do 65 A bez konieczności stosowania przekładników. W obwodach o wyższych prądach zaleca się użycie przekładników o prądzie wtórnym 5 A (współpraca z wejściem 5 A urządzenia).
