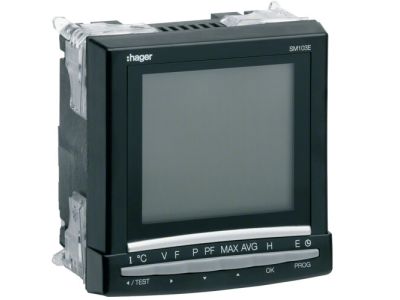

Analizator parametrów sieci tablicowy, TrueRMS, Agardio.measure | SM103E Hager

Opis i Kluczowe Cechy

Analizator parametrów sieci SM103E z serii Agardio.measure marki HAGER to zaawansowane urządzenie tablicowe zaprojektowane do kompleksowego monitorowania jakości energii w nowoczesnych instalacjach elektroenergetycznych. Dzięki zastosowaniu technologii pomiarowej TrueRMS (rzeczywista wartość skuteczna), urządzenie gwarantuje najwyższą precyzję odczytów nawet w sieciach o wysokim stopniu odkształcenia przebiegów prądowych i napięciowych. Analizator umożliwia monitorowanie szerokiego spektrum parametrów, w tym napięć fazowych i międzyfazowych, prądów w poszczególnych fazach oraz częstotliwości sieciowej.

• Pomiar czterokwadrantowy: Pozwala na precyzyjne rozliczanie energii czynnej, biernej i pozornej, zarówno pobieranej, jak i oddawanej do sieci, co jest kluczowe w instalacjach z odnawialnymi źródłami energii.
• Analiza harmonicznych: Urządzenie monitoruje zawartość wyższych harmonicznych, co pozwala na wczesną diagnostykę problemów z jakością zasilania i ochronę wrażliwych odbiorników elektronicznych.
• Zaawansowane statystyki: Rejestracja wartości średnich oraz średnich szczytowych ułatwia planowanie obciążenia sieci i optymalizację kosztów eksploatacyjnych.
• Licznik czasu pracy: Zintegrowana funkcja zliczania czasu pracy pozwala na efektywne planowanie przeglądów okresowych maszyn i urządzeń.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury pomiarowej i bezpieczeństwa w instalacjach niskiego napięcia. Spełnia wymagania w zakresie kompatybilności elektromagnetycznej (EMC), co zapewnia bezawaryjną pracę w środowisku przemysłowym o dużym natężeniu zakłóceń. Precyzja pomiarowa urządzenia jest zgodna z międzynarodowymi standardami dla liczników energii elektrycznej i analizatorów parametrów sieci, co czyni go wiarygodnym źródłem danych dla systemów zarządzania energią (EMS).

Zastosowanie

Analizator HAGER SM103E znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest idealnym rozwiązaniem do montażu w rozdzielnicach głównych i oddziałowych, gdzie wymagany jest stały nadzór nad bilansem energetycznym. Doskonale sprawdza się w systemach monitoringu zużycia mediów w budynkach biurowych, centrach danych oraz zakładach produkcyjnych. Dzięki możliwości pomiaru energii oddawanej, jest to niezbędny element instalacji prosumenckich oraz systemów zintegrowanych z magazynami energii, pozwalający na pełną kontrolę nad przepływami mocy czynnej i biernej.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu tablicowego, co zapewnia czytelny wgląd w parametry bezpośrednio na froncie rozdzielnicy. Podczas instalacji należy zwrócić szczególną uwagę na poprawność podłączenia przekładników prądowych oraz zachowanie odpowiedniej polaryzacji, co jest warunkiem koniecznym dla prawidłowego pomiaru czterokwadrantowego. Zaleca się stosowanie przewodów o przekroju dostosowanym do zacisków pomiarowych, aby zminimalizować błędy pomiarowe wynikające z rezystancji styków. Moment dokręcania zacisków powinien być zgodny z dokumentacją techniczną producenta, co zapobiega luzowaniu się połączeń pod wpływem drgań i zmian temperatury.

FAQ

• Czy analizator SM103E mierzy współczynnik mocy? Tak, urządzenie precyzyjnie wyznacza współczynnik mocy (Power Factor), co pozwala na monitorowanie efektywności wykorzystania energii i unikanie kar za pobór mocy biernej.
• Co oznacza pomiar TrueRMS w tym urządzeniu? Pomiar TrueRMS pozwala na dokładne wyznaczenie wartości skutecznej prądu i napięcia nawet przy przebiegach odkształconych przez nieliniowe odbiorniki, takie jak falowniki czy zasilacze impulsowe.
• Czy urządzenie posiada licznik energii czynnej i biernej? Tak, analizator wyposażony jest w liczniki energii czynnej, biernej oraz pozornej, obsługujące pomiar w czterech kwadrantach (energia pobierana i oddawana).
