Analizator parametrów sieci DMM-5T-3 | DMM-5T-3 F&F

Opis i Kluczowe Cechy

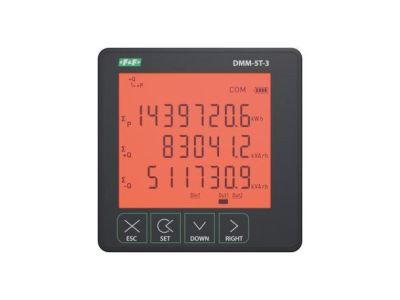

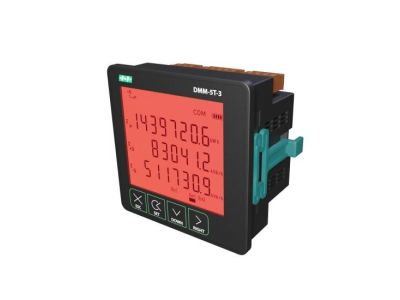

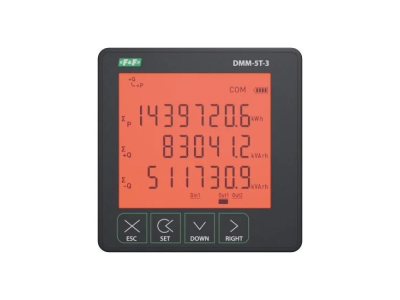

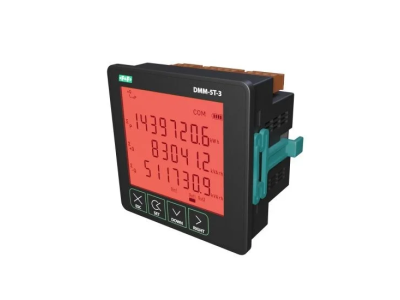

Analizator parametrów sieci DMM-5T-3 to zaawansowane urządzenie pomiarowe dedykowane do monitorowania parametrów sieci trójfazowych. Wyposażony w wyświetlacz LCD Design Glass o wymiarach 71,5×61,5 mm, umożliwia precyzyjną analizę napięcia, prądu, mocy czynnej, biernej i pozornej oraz energii elektrycznej. Komunikacja Modbus RTU pozwala na integrację z systemami nadzoru i zarządzania energią.

• Pomiar energii 4-kwadrantowy: Dokładne rejestrowanie energii czynnej, biernej i pozornej zarówno pobieranej, jak i oddawanej – niezbędne do optymalizacji zużycia energii w instalacjach przemysłowych.
• Analiza harmonicznych do 55-tej harmonicznej: Identyfikacja zakłóceń w sieci, co pozwala na wczesne wykrywanie problemów z jakością zasilania i podejmowanie działań naprawczych.
• Komunikacja Modbus RTU: Umożliwia zdalne monitorowanie parametrów sieci i integrację z systemami SCADA oraz innymi urządzeniami automatyki przemysłowej.
• Wyświetlacz LCD Design Glass (71,5×61,5 mm): Czytelna prezentacja wyników pomiarów, minimalne i maksymalne wartości obciążenia oraz rejestrów zdarzeń – ułatwia diagnostykę i konserwację.
• 2 wyjścia przekaźnikowe i 1 wejście cyfrowe: Możliwość sterowania zewnętrznymi urządzeniami na podstawie zdefiniowanych progów pomiarowych, takich jak alarmy lub awaryjne odłączenie zasilania.

Zgodność z Normami

Analizator spełnia wymogi norm dotyczących urządzeń pomiarowych i posiada oznaczenie CE. Został zaprojektowany zgodnie z międzynarodowymi standardami jakości zasilania oraz kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Analizator parametrów sieci DMM-5T-3 znajduje zastosowanie w instalacjach trójfazowych wymagających stałego monitorowania parametrów sieci oraz analizy jakości energii.

• Monitorowanie sieci przemysłowych i budynków użyteczności publicznej – identyfikacja strat energii i optymalizacja kosztów eksploatacji.
• Diagnozowanie problemów z jakością zasilania – wykrywanie harmonicznych i asymetrii napięcia, co pozwala na szybką reakcję i minimalizację awarii.
• Integracja z systemami zarządzania energią (EMS) – zdalne monitorowanie zużycia energii i rejestrowanie zdarzeń w sieci.
• Instalacje zasilania awaryjnego (UPS) – analiza parametrów sieci w celu zapewnienia ciągłości zasilania.
• Laboratoria badawcze i testowe – precyzyjne pomiary mocy, napięcia i prądu w warunkach laboratoryjnych.

Wskazówki Montażowe

Montaż analizatora powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami dotyczącymi instalacji elektrycznych. Urządzenie należy podłączyć do sieci trójfazowej zgodnie z oznaczeniami na obudowie. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Po montażu przeprowadzić testy pomiarowe i kalibrację zgodnie z dokumentacją producenta. Regularne przeglądy techniczne i aktualizacja oprogramowania zapewnią długotrwałą niezawodność urządzenia.

FAQ

• Czy analizator mierzy harmoniczne prądu i napięcia? Tak, urządzenie mierzy harmoniczne prądu i napięcia aż do 55-tej harmonicznej, co pozwala na kompleksową analizę jakości energii w sieci.
• Jakie interfejsy komunikacyjne posiada analizator? Analizator wyposażony jest w interfejs Modbus RTU (RS-485), co umożliwia integrację z systemami automatyki przemysłowej i nadzoru.
• Czy urządzenie posiada funkcję rejestrowania zdarzeń? Tak, analizator zapisuje w rejestrze zdarzenia takie jak wysokie napięcie, niskie napięcie, przerwa w zasilaniu, asymetria napięcia, wysokie natężenie, asymetria natężenia oraz graniczne wartości THDV i THDI.
