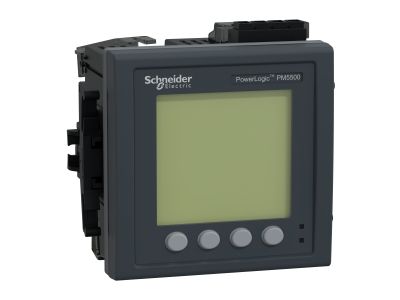

Analizator jakości zasilania PM5500 0,2S Ethernet Modbus IP BACnet DataLog PowerLogic | METSEPM5560 Schneider Electric

Opis i Kluczowe Cechy

Analizator jakości zasilania PowerLogic PM5500 (symbol METSEPM5560) firmy Schneider Electricder Electric to zaawansowane urządzenie pomiarowe przeznaczone do montażu panelowego. Oferuje klasę dokładności 0,2S (zgodnie z IEC 62053-22) oraz próbkowanie 128 próbek na cykl, co zapewnia precyzyjną analizę parametrów sieci elektrycznej. Mierzy energię czynną i bierną, napięcie, prąd, częstotliwość, współczynnik mocy oraz harmoniczne do 63. rzędu. Dzięki wbudowanym interfejsom komunikacyjnym (Modbus RTU/ASCII, Modbus TCP, Ethernet/IP, BACnet/IP) oraz obsłudze DNP 3.0, urządzenie integruje się z systemami BMS i SCADA. Wymiary 96×96×77 mm.

• Klasa dokładności 0,2S (IEC 62053-22): Gwarantuje niezwykle precyzyjny pomiar energii i mocy, niezbędny w zastosowaniach komercyjnych i przemysłowych wymagających rozliczeń.
• 128 próbek na cykl i analiza harmonicznych do 63. rzędu: Umożliwia szczegółową ocenę jakości zasilania, identyfikację zakłóceń i przeciążeń harmonicznych.
• Wieloprotokołowa komunikacja (Modbus, BACnet, Ethernet/IP, DNP 3.0): Zapewnia elastyczną integrację z istniejącą infrastrukturą automatyki budynkowej i przemysłowej, w tym wbudowany serwer WWW i bramkę szeregowo-Ethernet.
• 1,1 MB pamięci na 14 parametrów z konfigurowalnym interwałem: Umożliwia lokalne rejestrowanie danych pomiarowych i analizę trendów bez konieczności ciągłej komunikacji.
• 52 konfigurowalne alarmy i 8 harmonogramów taryfowych: Pozwala na elastyczne monitorowanie przekroczeń progów i optymalizację kosztów energii w różnych strefach taryfowych.

Zgodność z Normami

Analizator spełnia wymagania normy IEC 62053-22 dla klasy dokładności 0,2S. Urządzenie posiada certyfikat CE i jest zgodne z europejskimi standardami dotyczącymi aparatury pomiarowej. Dokładność pomiarów oraz parametry pracy są gwarantowane przez producenta w zakresie napięć i prądów określonych w karcie katalogowej.

Zastosowanie

Analizator PM5500 znajduje zastosowanie wszędzie tam, gdzie wymagane jest ciągłe monitorowanie i rejestracja parametrów sieci elektrycznej oraz analiza jakości zasilania. Urządzenie dedykowane jest do obiektów komercyjnych, przemysłowych oraz infrastruktury krytycznej.

• Monitorowanie i rozliczanie energii w budynkach biurowych, centrach handlowych i zakładach produkcyjnych.
• Analiza jakości zasilania – wykrywanie harmonicznych, zapadów napięcia, przepięć i innych zakłóceń w sieci.
• Integracja z systemami BMS (BACnet) oraz SCADA (Modbus TCP, Ethernet/IP) w celu zdalnego nadzoru i optymalizacji zużycia energii.
• Rejestrowanie danych w pamięci urządzenia do późniejszej analizy trendów i raportowania (np. w obiektach certyfikowanych energetycznie).

Wskazówki Montażowe

Montaż analizatora powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu w panelu (otwór 92×92 mm, zalecany montaż na szynie lub w obudowie). Należy dobrać przekrój przewodów do prądu znamionowego (1 A lub 5 A) oraz zastosować odpowiednie zabezpieczenia obwodów. Zaleca się użycie zaleconych przez producenta momentów dokręcania zacisków. Przed uruchomieniem należy zweryfikować poprawność podłączenia obwodów napięciowych i prądowych.

FAQ

• Czy analizator posiada podświetlany wyświetlacz? Tak, urządzenie wyposażone jest w podświetlany wyświetlacz LCD o przekątnej 96×96 mm, co ułatwia odczyt parametrów nawet w słabo oświetlonych pomieszczeniach.
• Jakie protokoły komunikacyjne są obsługiwane? Analizator obsługuje Modbus RTU/ASCII przez RS485 oraz Modbus TCP/IP, Ethernet/IP i BACnet/IP przez złącze RJ45 (kaskadowy Ethernet). Dodatkowo umożliwia dostęp do wbudowanego serwera WWW i bramki szeregowej do Ethernet.
• Czy urządzenie mierzy harmoniczne? Tak, miernik analizuje harmoniczne napięcia i prądu aż do 63. rzędu, co pozwala na szczegółową ocenę jakości zasilania i identyfikację źródeł zniekształceń.
