Analizator jakości zasilania PM5300 0,5S Modbus IP p64 DataLo MID PowerLogic | METSEPM5341 Schneider Electric

Opis i Kluczowe Cechy

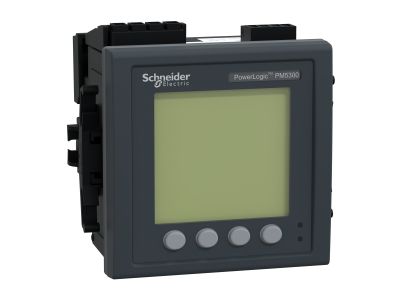

Analizator jakości zasilania PM5300 PowerLogic (symbol METSEPM5341) to zaawansowany miernik energii montowany podtynkowo z podświetlanym wyświetlaczem LCD 96×96 mm. Dzięki dokładności klasy 0,5S (IEC 62053-22) i certyfikatowi MID nadaje się do zastosowań rozliczeniowych. Urządzenie mierzy energię czynną i bierną, napięcie, prąd, częstotliwość, współczynnik mocy oraz harmoniczne do 31. rzędu. Komunikacja przez Modbus TCP/IP i BACnet/IP (Ethernet 10/100 Mbit/s, port RJ45) oraz obsługa czterech taryf i 35 konfigurowalnych alarmów zapewnia pełną kontrolę nad siecią elektroenergetyczną.

• Dokładność klasy 0,5S (IEC 62053-22): Precyzyjny pomiar energii gwarantujący wiarygodność danych do rozliczeń i analiz.
• Certyfikat MID: Legalizacja do celów rozliczeniowych – możliwość stosowania w aplikacjach dochodowych.
• 64 próbki na cykl + analiza harmonicznych do 31. rzędu: Szczegółowa ocena jakości zasilania i identyfikacja zakłóceń.
• Dwa wejścia/wyjścia cyfrowe (konfigurowalne) i dwa wyjścia przekaźnikowe: Elastyczność w sterowaniu i sygnalizacji stanów sieci.
• Pamięć 256 kB dla dwóch stałych parametrów, energii czynnej i biernej: Niezawodne przechowywanie danych pomiarowych i konfiguracji.

Zgodność z Normami

Analizator PM5300 spełnia wymagania normy IEC 62053-22 (klasa 0,5S) oraz posiada certyfikat MID (Measuring Instruments Directive). Zgodność z normami europejskimi potwierdzona oznaczeniem CE.

Zastosowanie

Miernik PM5300 przeznaczony jest do profesjonalnego monitoringu jakości zasilania w instalacjach przemysłowych, komercyjnych i budynkach inteligentnych.

• Rozliczanie energii – pomiar z dokładnością 0,5S i certyfikatem MID w stacjach transformatorowych i węzłach rozdzielczych.
• Kontrola jakości napięcia – analiza harmonicznych i parametrów sieci (THD, współczynnik mocy) w celu optymalizacji pracy odbiorników.
• Integracja z systemami BMS/SCADA – komunikacja Modbus TCP/IP i BACnet/IP umożliwiająca zdalne odczyty i alarmowanie.
• Zarządzanie taryfami – cztery harmonogramy taryf dla zaawansowanego billing’u energii.

Wskazówki Montażowe

Montaż analizatora PM5300 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu podtynkowego w otworze 96×96 mm. Należy bezwzględnie odłączyć napięcie przed rozpoczęciem prac. Podłączenie zgodnie z dokumentacją techniczną producenta – przekrój przewodów dobrany do prądu znamionowego linii (1A/5A). Stopień ochrony IP64 zapewnia odporność na wnikanie pyłu i strug wody w warunkach zabudowy.

FAQ

• Czy analizator PM5300 posiada podświetlany wyświetlacz? Tak, wyposażony jest w podświetlany wyświetlacz LCD o wymiarach 96×96 mm, co ułatwia odczyt danych nawet przy słabym oświetleniu.
• Jaki jest stopień ochrony urządzenia? Analizator charakteryzuje się stopniem ochrony IP64 – oznacza odporność na pył i strugi wody, co umożliwia montaż w niekorzystnych warunkach środowiskowych.
• Czy mogę używać analizatora do rozliczeń energii? Tak, posiada certyfikat MID oraz klasę dokładności 0,5S, co spełnia wymagania dla zastosowań dochodowych.
