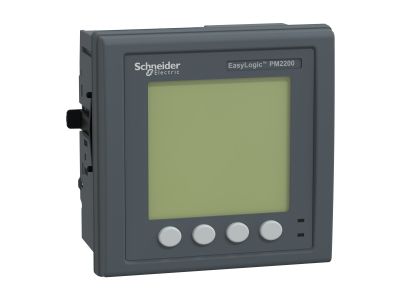

Analizator jakości zasilania kl 1 Modbus 15H LCD EasyLogic | METSEPM2220 Schneider Electric

Opis i Kluczowe Cechy

Analizator parametrów sieci EasyLogic PM2220 od renomowanego producenta Schneider Electric to zaawansowane urządzenie pomiarowe zaprojektowane z myślą o precyzyjnym monitorowaniu infrastruktury elektroenergetycznej. Urządzenie charakteryzuje się wysoką dokładnością pomiaru energii czynnej w klasie 1, co pozwala na rzetelne rozliczanie kosztów wewnętrznych oraz optymalizację zużycia energii w zakładach przemysłowych i budynkach komercyjnych. Wyposażenie w czytelny wyświetlacz LCD zapewnia natychmiastowy wgląd w kluczowe parametry, takie jak napięcie, prąd, moc oraz częstotliwość, eliminując błędy odczytu w trudnych warunkach oświetleniowych.

• Komunikacja Modbus: Zintegrowany port komunikacyjny wykorzystujący protokół Modbus RTU umożliwia łatwą integrację z systemami BMS, SCADA oraz systemami zarządzania energią (EMS).
• Wysoka precyzja: Klasa dokładności 1 gwarantuje błąd pomiarowy nieprzekraczający 1%, co jest kluczowe przy audytach energetycznych.
• Seria EasyLogic: Linia produktów zorientowana na optymalny stosunek ceny do możliwości, przy zachowaniu legendarnej niezawodności Schneider Electric.
• Kompaktowa obudowa: Standardowe wymiary pozwalają na bezproblemowy montaż w rozdzielnicach niskiego napięcia.

Zgodność z Normami

Urządzenie METSEPM2220 zostało zaprojektowane i przetestowane zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania oraz wiarygodność danych pomiarowych. Analizator spełnia wymagania normy IEC 62053-21 dla liczników statycznych energii czynnej (klasa 1) oraz normy IEC 61557-12, która definiuje wymagania dla urządzeń do pomiaru i monitorowania parametrów elektrycznych w systemach rozdzielczych. Posiada również certyfikację CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa niskonapięciowego.

Zastosowanie

Analizator PM2220 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie kluczowe jest monitorowanie jakości zasilania i zarządzanie kosztami. Jest idealnym rozwiązaniem dla:

• Przemysłu: Monitorowanie obciążeń poszczególnych linii produkcyjnych i maszyn w celu wykrywania anomalii i planowania konserwacji zapobiegawczej.
• Budynków komercyjnych: Podlicznikowanie energii w biurowcach, centrach handlowych oraz centrach danych (Data Centers).
• Infrastruktury krytycznej: Kontrola parametrów sieci w szpitalach i obiektach użyteczności publicznej, gdzie stabilność zasilania jest priorytetem.
• Systemów automatyki: Jako źródło danych dla sterowników PLC i systemów nadrzędnych optymalizujących profil zużycia energii.

Wskazówki Montażowe

Prawidłowa instalacja analizatora PM2220 jest warunkiem jego długotrwałej i bezawaryjnej pracy. Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu tablicowego. Podczas podłączania przekładników prądowych należy zwrócić szczególną uwagę na polaryzację (kierunek przepływu prądu), aby uniknąć błędnych wskazań mocy czynnej. Zaleca się stosowanie przewodów o odpowiednim przekroju znamionowym, dostosowanym do zacisków urządzenia, oraz dokręcanie śrub z momentem określonym w dokumentacji technicznej, co zapobiega przegrzewaniu się styków. Przed uruchomieniem należy skonfigurować adres Modbus oraz prędkość transmisji (baud rate), aby zapewnić poprawną komunikację z siecią RS485.

FAQ

• Czy analizator PM2220 posiada podświetlany wyświetlacz? Tak, urządzenie wyposażone jest w czytelny wyświetlacz LCD, który umożliwia pracę w pomieszczeniach o niskim natężeniu światła.
• Jaki protokół komunikacyjny obsługuje ten model? Model METSEPM2220 obsługuje protokół Modbus RTU przez interfejs RS485, co jest standardem w automatyce budynkowej i przemysłowej.
• Czy urządzenie mierzy wyższe harmoniczne? Seria PM2220 koncentruje się na podstawowych parametrach jakości zasilania i energii; szczegółowa analiza harmonicznych zależy od konkretnej wersji oprogramowania układowego (firmware).
• Czy do montażu wymagane są specjalistyczne narzędzia? Do standardowego montażu wystarczą podstawowe narzędzia elektroinstalacyjne, takie jak wkrętaki izolowane oraz praska do tulejek kablowych.
