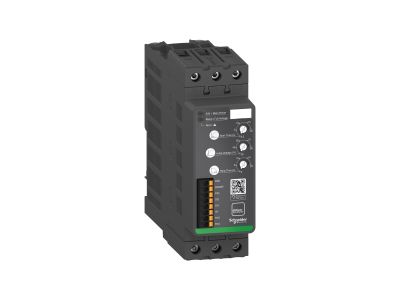

Altivar Soft Starter ATS130 65A 200 ... 480 VAC napięcie sterowania 24V | ATS130N2D65LT Schneider Electric

Opis i Kluczowe Cechy

Softstarter Altivar ATS130 o prądzie znamionowym 65A to kompaktowe urządzenie służące do płynnego rozruchu i zatrzymywania silników asynchronicznych zasilanych napięciem 200–480 V AC. Zaprojektowany do współpracy z silnikami o mocy 18,5–37 kW (w zależności od napięcia sieciowego), eliminuje udary prądowe i mechaniczne podczas uruchamiania. Wyposażony w zaciski zasilania Everlink oraz sprężynowe zaciski sterowania, które eliminują konieczność okresowego dokręcania przewodów, co redukuje koszty utrzymania ruchu.

• Płynny rozruch i zatrzymanie silnika: Minimalizuje udary prądowe i mechaniczne, przedłużając żywotność silników i napędów.
• Zaciski Everlink i sprężynowe: Bezobsługowa konstrukcja eliminująca konieczność okresowego dokręcania przewodów, co wpływa na niezawodność i obniżenie kosztów eksploatacji.
• Kompaktowe wymiary (55x165x179 mm): Umożliwiają montaż w standardowych szafach sterowniczych o głębokości 200 mm, z możliwością montażu na płycie tylnej lub szynie DIN.
• Sterowanie napięciem 24V: Ułatwia integrację z układami sterowania PLC i innymi systemami automatyki przemysłowej.
• Brak konserwacji zapobiegawczej: Zapewnia długotrwałą pracę bez konieczności okresowych przeglądów technicznych.

Zgodność z Normami

Softstarter Altivar ATS130 spełnia wymogi normy IEC/EN 60947-4-1 dotyczącej urządzeń do rozruchu i zatrzymywania silników. Posiada certyfikaty CE, EAC, UKCA, CCC i RCM, a także jest zgodny z dyrektywami RoHS i REACH. Produkt uwzględnia standardy zielonej technologii Ecolabel Green Premium.

Zastosowanie

Softstarter Altivar ATS130 znajduje szerokie zastosowanie w instalacjach przemysłowych, gdzie wymagany jest płynny rozruch i zatrzymanie silników asynchronicznych.

• Napędy pomp, wentylatorów i sprężarek – redukcja udarów hydraulicznych i mechanicznych.
• Przenośniki taśmowe i maszyny pakujące – ochrona przed przeciążeniami podczas rozruchu.
• Maszyny przemysłowe o prostych aplikacjach – optymalizacja pracy i wydłużenie żywotności silników.
• Systemy automatyki przemysłowej – współpraca z układami sterowania PLC i systemami monitoringu.

Wskazówki Montażowe

Montaż softstartu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu zasilania. Urządzenie należy zamontować na płycie tylnej lub szynie DIN, zachowując minimalne odstępy między sąsiednimi modułami (zalecane 2–3 mm). Podłączenie przewodów wykonać zgodnie z oznaczeniami na urządzeniu: zasilanie (L1, L2, L3) oraz sterowanie (24V). Zaleca się stosowanie odpowiednich przekrojów przewodów i momentów dokręcania zgodnych z dokumentacją producenta. Po montażu przeprowadzić testy funkcjonalne, weryfikując poprawność rozruchu i zatrzymania silnika.

FAQ

• Czy softstarter ATS130 wymaga dodatkowego wentylatora chłodzącego? Nie jest wymagany w standardowych warunkach pracy. Wentylator chłodzący dostępny jest jako opcjonalny zestaw montażowy w przypadku podwyższonej częstotliwości rozruchów (powyżej 10 na godzinę).
• Czy urządzenie jest kompatybilne z wyłącznikami silnikowymi TeSys Deca? Tak, softstarter ATS130 posiada dedykowany zestaw montażowy umożliwiający mocowanie wyłącznika silnikowego TeSys Deca frame 3 bezpośrednio na obudowie softstartu.
• Jakie są zalecane odstępy między modułami w szafie sterowniczej? Zaleca się zachowanie minimalnego odstępu 2–3 mm między sąsiednimi urządzeniami w celu zapewnienia odpowiedniej wentylacji i unikania przegrzewania.
