Altivar Soft Starter ATS130 38A 200 ... 480 VAC napięcie sterowania 24V | ATS130N2D38LT Schneider Electric

Opis i Kluczowe Cechy

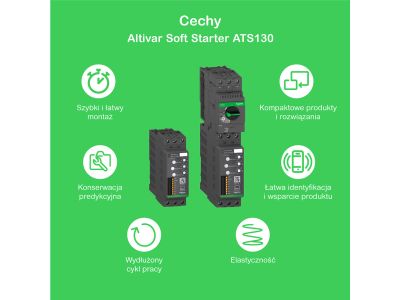

Softstart Altivar ATS130 o prądzie znamionowym 38A przeznaczony jest do łagodnego rozruchu i zatrzymywania silników asynchronicznych zasilanych napięciem 200–480 VAC. Kompaktowa konstrukcja o szerokości 55 mm ułatwia montaż w szafach sterowniczych, a zintegrowane zaciski Everlink i sprężynowe do sterowania eliminują konieczność okresowego dokręcania przewodów. Urządzenie charakteryzuje się całkowitą bezobsługowością, co obniża koszty eksploatacji.

• Prąd znamionowy 38A: Zapewnia efektywny rozruch silników o mocy 11–22 kW w zależności od napięcia zasilania.
• Zaciski Everlink i sprężynowe: Uproszczony montaż i brak konieczności konserwacji – oszczędność czasu i kosztów.
• Szerokość 55 mm: Kompatybilność z wyłącznikami silnikowymi TeSys Deca frame 3, możliwość montażu obok siebie na szynie DIN.
• Brak konserwacji zapobiegawczej: Eliminuje potrzebę okresowych przeglądów, zwiększając niezawodność instalacji.
• Zasilanie 24V DC do sterowania: Umożliwia integrację z systemami automatyki o niskim napięciu sterowania.

Zgodność z Normami

Softstart Altivar ATS130 spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej rozruchu i zatrzymywania silników. Posiada certyfikaty CE, EAC, UKCA, CCC i RCM, a także został zaprojektowany zgodnie z wytycznymi Green Premium, spełniając standardy RoHS i REACH.

Zastosowanie

Softstart ATS130 dedykowany jest do łagodnego rozruchu i zatrzymywania silników asynchronicznych w aplikacjach przemysłowych, gdzie wymagane jest ograniczenie udarów prądowych i mechanicznych. Kompaktowa budowa sprawia, że idealnie nadaje się do montażu w szafach sterowniczych.

• Napędy pomp wodnych i systemów nawadniających – zapobiega uderzeniom hydraulicznym i wydłuża żywotność układu.
• Wentylatory i układy klimatyzacyjne – redukuje zużycie energii podczas rozruchu i minimalizuje obciążenie sieci.
• Sprężarki powietrza – ogranicza straty mocy i chroni silnik przed przeciążeniem.
• Przenośniki taśmowe i maszyny przemysłowe – zapewnia płynny start, redukując zużycie mechaniczne.

Wskazówki Montażowe

Montaż softstartu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, w obwodzie wolnym od napięcia. Urządzenie można montować na płycie tylnej lub szynie DIN, zachowując odstęp umożliwiający wentylację. Zaciski zasilania należy podłączyć zgodnie z oznaczeniami na urządzeniu, dbając o odpowiedni dobór momentu dokręcania. W przypadku konieczności zwiększenia częstotliwości rozruchów, można zastosować wentylator chłodzący lub zestaw montażowy do wyłącznika silnikowego TeSys Deca frame 3.

FAQ

• Czy softstart ATS130 wymaga zewnętrznego chłodzenia? W standardowej konfiguracji nie jest wymagane zewnętrzne chłodzenie. W przypadku pracy w wysokich temperaturach lub częstych rozruchów (>6 na godzinę) zaleca się zastosowanie wentylatora chłodzącego.
• Jakie silniki można podłączyć do ATS130? Softstart obsługuje silniki asynchroniczne o mocy 11–22 kW (w zależności od napięcia zasilania 200–480 VAC) i prądzie znamionowym do 38A.
• Czy urządzenie jest kompatybilne z innymi systemami automatyki? Tak, zasilanie sterowania 24V DC umożliwia integrację z większością systemów PLC i układów sterowania niskonapięciowych.
