ALPHA DIN kieszeń na schemat połączeń DIN A3, z blachy stalowej, głębokość 10 mm | 8GK9910-0KK22 Siemens

Alternatywny kod produktu: 8GK99100KK22

Opis i Kluczowe Cechy

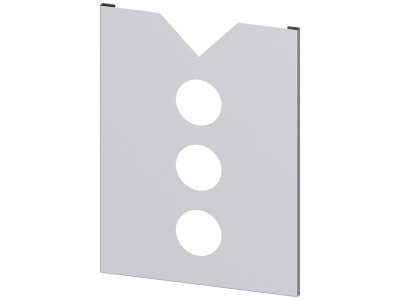

Kieszeń na schemat połączeń ALPHA DIN (symbol 8GK9910-0KK22) to praktyczne akcesorium do systemu rozdzielaczy ALPHA. Wykonana z blachy stalowej, o głębokości 10 mm, umożliwia przechowywanie schematów w formacie DIN A3 bezpośrednio w rozdzielnicy. Ułatwia to szybki dostęp do dokumentacji podczas serwisu, przeglądów i modernizacji instalacji.

• Format DIN A3: Pomieści duże schematy jedno- i wieloliniowe, zapewniając czytelną dokumentację na miejscu instalacji.
• Głębokość 10 mm: Minimalne zajęcie miejsca wewnątrz rozdzielnicy, oszczędza przestrzeń dla aparatury modułowej.
• Materiał – blacha stalowa: Trwałość i odporność na uszkodzenia mechaniczne podczas eksploatacji.
• Dedykowana do systemu ALPHA: Łatwa integracja z rozdzielnicami ALPAN (naściennymi i wolnostojącymi), zgodność z modułową konstrukcją platformy.
• Część systemu testowanego: Element rozdzielaczy instalacyjnych ALPHA, które są testowane zgodnie z normą IEC 61439.

Zgodność z Normami

Kieszeń na schemat połączeń ALPHA DIN jest elementem systemu rozdzielaczy instalacyjnych ALPHA, który został przetestowany zgodnie z normą IEC 61439. Urządzenie posiada oznakowanie CE i spełnia wymagania obowiązujących dyrektyw europejskich.

Zastosowanie

Kieszeń przeznaczona jest do przechowywania dokumentacji technicznej (schematów połączeń, instrukcji) bezpośrednio w rozdzielnicy. Ułatwia pracę instalatorom i serwisantom, eliminując potrzebę szukania papierowej dokumentacji.

• Przechowywanie schematów jedno- i wieloliniowych w rozdzielnicach ALPHA.
• Szybki dostęp dla elektryków podczas konserwacji, pomiarów i rozbudowy instalacji.
• Uporządkowanie dokumentacji w jednym miejscu, zgodnie z wymogami norm dla rozdzielnic.
• Możliwość umieszczenia w drzwiach lub wewnątrz rozdzielnicy – w zależności od konfiguracji systemu.

Wskazówki Montażowe

Montaż kieszeni powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Instalację należy przeprowadzić zgodnie z dokumentacją producenta systemu ALPHA. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania rozdzielnicy. Kieszeń mocuje się w dedykowanym miejscu (np. na drzwiach, wewnątrz obudowy) przy użyciu śrub lub zatrzasków – postępować zgodnie z instrukcją. Przekrój przewodów oraz moment dokręcania nie mają zastosowania dla tego akcesorium.

FAQ

• Czy kieszeń jest wodoodporna? Producent nie podaje stopnia ochrony IP. Kieszeń przeznaczona jest do montażu wewnątrz rozdzielnic, gdzie ochrona przed wilgocią i pyłem zapewniana jest przez obudowę oraz szczelność systemu ALPHA.
• Jaka jest maksymalna grubość dokumentu, który zmieści się w kieszeni? Głębokość 10 mm pozwala na przechowywanie standardowych rysunków technicznych na papierze. W przypadku dokumentów o większej grubości (np. zszywki, segregator) zalecamy sprawdzenie dopasowania przed montażem.
• Czy kieszeń pasuje do innych rozdzielnic niż ALPHA? Produkt jest dedykowany do systemu ALPHA. Ze względu na specyficzne mocowania i wymiary kompatybilność z innymi rozdzielnicami nie jest gwarantowana – zalecamy montaż wyłącznie w systemach ALPHA.
