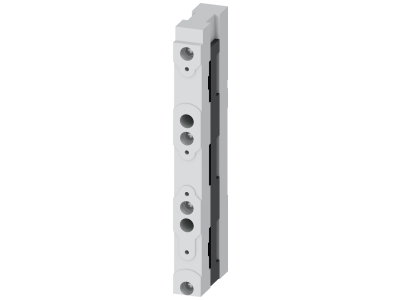

Uchwyt szyny zbiorczej, ALPHA 400/630 DIN 3-bieg. odległość środków 60mm | 8GK9711-0KK03 Siemens

Alternatywny kod produktu: 8GK97110KK03

Opis i Kluczowe Cechy

Uchwyt szyny zbiorczej 8GK9711-0KK03 przeznaczony jest do systemu rozdzielnic ALPHA 400/630 A. Konstrukcja 3-biegunowa o odległości środków 60 mm zapewnia stabilne mocowanie szyn zbiorczych, co przekłada się na bezpieczne i niezawodne prowadzenie prądu w rozdzielnicy głównej.

• System ALPHA 400/630 A: uchwyt dedykowany do rozdzielnic o prądzie znamionowym do 630 A, gwarantuje kompatybilność mechaniczną i elektryczną w ramach całej platformy ALPHA.
• 3-biegunowy, odstęp środków 60 mm: precyzyjne rozstawienie szyn ułatwia podłączanie aparatury modułowej oraz zachowanie wymaganych odstępów izolacyjnych.
• Współpraca z systemem ALPHA: modułowa budowa uchwytu umożliwia szybki montaż w rozdzielnicach ALPHA oraz ewentualną rozbudowę instalacji bez konieczności przeróbek konstrukcyjnych.
• Przeznaczenie do szyn zbiorczych DIN: zapewnia bezpieczne osadzenie profili miedzianych lub aluminiowych zgodnych z normą DIN, co minimalizuje ryzyko luzów i przegrzewania połączeń.
• Wsparcie oprogramowania SIMARIS configuration: uchwyt jest uwzględniony w systemie konfiguracyjnym SIMARIS, co ułatwia planowanie i dokumentację rozdzielnicy.

Zgodność z Normami

Uchwyt jest elementem systemu rozdzielnic ALPHA, który został przetestowany zgodnie z normą IEC 61439. Produkt posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach spełniających wymagania europejskich norm dotyczących rozdzielnic niskiego napięcia.

Zastosowanie

Uchwyt szyny zbiorczej ALPHA znajduje zastosowanie w rozdzielnicach głównych i podrozdzielniach, gdzie wymagane jest niezawodne mocowanie szyn zbiorczych 3-fazowych. Sprawdza się zarówno w obiektach przemysłowych, jak i komercyjnych.

• Montaż szyn zbiorczych w rozdzielnicach modułowych ALPHA 400/630 A.
• Tworzenie magistral zasilających dla aparatury modułowej: wyłączników, styczników, listew przyłączeniowych.
• Rozbudowa istniejących rozdzielnic o dodatkowe sekcje szyn zbiorczych dzięki modułowej konstrukcji systemu ALPHA.
• Wsparcie w projektach wykorzystujących oprogramowanie SIMARIS do konfiguracji i dokumentacji rozdzielnic.

Wskazówki Montażowe

Montaż uchwytu szyny zbiorczej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Uchwyt mocować do konstrukcji rozdzielnicy zgodnie z instrukcją producenta systemu ALPHA. Przekrój przewodów (jeśli dotyczy) oraz parametry połączeń należy dobrać do prądu znamionowego instalacji. Momenty dokręcania śrub oraz rodzaj szyn zbiorczych stosować zgodnie z dokumentacją techniczną rozdzielnicy.

FAQ

• Do jakich szyn zbiorczych pasuje ten uchwyt? Uchwyt 8GK9711-0KK03 przeznaczony jest do szyn zbiorczych 3-biegunowych o odległości środków 60 mm, stosowanych w systemie rozdzielnic ALPHA 400/630 A. Dobór konkretnego profilu szyny należy potwierdzić w dokumentacji producenta.
• Jaki jest dopuszczalny prąd ciągły obciążenia uchwytu? W dostępnych danych producenta nie podano oddzielnej wartości prądowej samego uchwytu – projektowany jest on jako element systemu ALPHA 400/630 A. Prąd znamionowy całej rozdzielnicy należy określić na podstawie parametrów zastosowanych szyn i aparatury.
• Czy uchwyt może być używany w rozdzielnicach innych producentów? Uchwyt został zaprojektowany i testowany w ramach systemu ALPHA. Jego wymiary i sposób montażu są zoptymalizowane pod kątem konstrukcji rozdzielnic ALPHA. W przypadku zastosowań niestandardowych zalecamy konsultację z producentem.
