Aktor ogrzewania do rozdzielaczy 12-kanałowy, CHAZ-01/12. | 164333 Eaton

Alternatywny kod produktu: CHAZ-01/12

Opis i Kluczowe Cechy

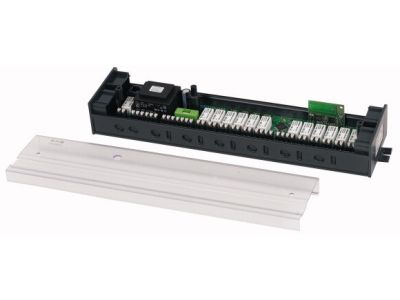

Aktor ogrzewania CHAZ-01/12 (symbol 164333) to 12-kanałowe urządzenie przeznaczone do bezpośredniego montażu w skrzynce rozdzielczej ogrzewania. Umożliwia sterowanie termoelektrycznymi napędami nastawczymi 230V w maksymalnie 12 strefach grzania lub chłodzenia, co przekłada się na precyzyjną regulację temperatury w każdym pomieszczeniu. Współpracuje z Room Controller, Room Manager lub Home Manager, odbierając wartości zadane i rzeczywiste.

• 12 niezależnych kanałów: Umożliwia sterowanie 12 strefami ogrzewania/chłodzenia z jednego urządzenia, co upraszcza instalację i redukuje liczbę elementów w rozdzielnicy.
• Zasilanie 230V: Standardowe napięcie sieciowe ułatwia integrację z istniejącą instalacją elektryczną i nie wymaga dodatkowych zasilaczy.
• Wbudowany sterownik pompy/zapotrzebowanie ciepła: Automatyczne zarządzanie pracą pompy obiegowej na podstawie zapotrzebowania stref – zwiększa efektywność energetyczną i komfort użytkowania.
• Obsługa sygnału Change-Over: Pozwala na przełączanie między trybem ogrzewania a chłodzenia w systemach jednoobwodowych, co daje elastyczność zastosowania przez cały rok.
• Kompatybilność z systemami NC i NO: Pasuje do normalnie zamkniętych (NC) i normalnie otwartych (NO) napędów termoelektrycznych, zapewniając uniwersalność w różnych konfiguracjach instalacji.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących dyrektyw Unii Europejskiej i posiada oznaczenie CE, co potwierdza zgodność z europejskimi normami bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczone do montażu w suchych pomieszczeniach, w rozdzielnicach o odpowiednim stopniu ochrony.

Zastosowanie

Aktor ogrzewania CHAZ-01/12 znajduje zastosowanie przede wszystkim w instalacjach ogrzewania podłogowego i systemach chłodzenia sufitowego, ale dzięki swojej elastyczności sprawdza się również w innych aplikacjach wymagających wielostrefowego sterowania temperaturą.

• Sterowanie ogrzewaniem podłogowym w budynkach mieszkalnych i biurowych – precyzyjna regulacja temperatury w każdym pomieszczeniu.
• Systemy chłodzenia sufitowego z wykorzystaniem sygnału Change-Over – przełączanie między grzaniem a chłodzeniem w zależności od pory roku.
• Współpraca z centralami zarządzającymi budynkiem (Room Controller, Room Manager, Home Manager) w ramach zaawansowanej automatyki budynkowej.
• Sterowanie napędami termoelektrycznymi w instalacjach wentylacji i klimatyzacji – rozszerzenie funkcji strefowej regulacji temperatury.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy ogrzewania. Przekrój przewodów należy dobrać do obciążenia prądowego zgodnie z obowiązującymi normami. Moment dokręcania zacisków oraz szczegółowe parametry podłączenia znajdują się w dokumentacji technicznej producenta.

FAQ

• Czy aktor może współpracować z czujnikiem kondensacji? Tak, urządzenie umożliwia podłączenie zewnętrznego czujnika kondensacji, który w razie wykrycia ryzyka skraplania pary wodnej automatycznie przerywa funkcję chłodzenia, zapobiegając uszkodzeniom.
• Jakie napięcie zasilania jest wymagane? Aktor wymaga zasilania sieciowego 230V AC. Nie wymaga dodatkowego zasilacza – podłącza się bezpośrednio do instalacji 230V.
• Czy urządzenie działa z systemami NC i NO? Tak, aktor jest kompatybilny zarówno z normalnie zamkniętymi (NC), jak i normalnie otwartymi (NO) napędami termoelektrycznymi. Ustawienie odpowiedniego trybu odbywa się zgodnie z instrukcją producenta.
