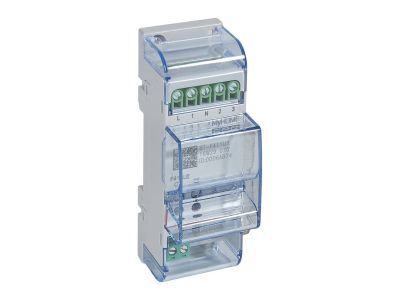

Aktor modułowy z 2 przekaźnikami NO, MY HOME | F411U2 Legrand

Opis i Kluczowe Cechy

Aktor modułowy F411U2 z systemu MY HOME to kompaktowe urządzenie wyposażone w 2 przekaźniki normalnie otwarte (NO), służące do niezależnego sterowania obciążeniami pojedynczymi lub podwójnymi. Zasilany napięciem 230 V (faza + neutralny) oferuje prąd znamionowy do 10 A dla lamp żarowych, 4 A dla transformatorów elektronicznych i świetlówek oraz 2 A dla LED i świetlówek energooszczędnych (CFLi), a także moc silników do 460 W. Urządzenie zajmuje 2 moduły na szynie TH35, co oszczędza miejsce w rozdzielnicy.

• 2 przekaźniki NO: Umożliwiają niezależne sterowanie dwoma obwodami odbiorników, zwiększając elastyczność instalacji i redukując liczbę potrzebnych elementów w systemie MY HOME.
• Obciążenie lamp żarowych do 10 A: Gwarantuje bezpieczną pracę w obwodach oświetlenia tradycyjnego bez ryzyka przeciążenia i przegrzania styków.
• Obciążenie LED/CFLi do 2 A: Zapewnia kompatybilność z nowoczesnymi energooszczędnymi źródłami światła, idealnymi do domów pasywnych i inteligentnych instalacji.
• Moc silników do 460 W: Pozwala na sterowanie niewielkimi napędami, np. rolet, żaluzji, markiz lub wentylacji, rozszerzając funkcjonalność systemu automatyki budynkowej.
• Szerokość 2 modułów (36 mm): Kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy, ułatwiając rozbudowę instalacji i zachowanie porządku w szafie sterowniczej.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Przeznaczony do montażu w rozdzielnicach zgodnych ze standardem DIN na szynie TH35.

Zastosowanie

Aktor modułowy F411U2 znajduje zastosowanie w systemach automatyki domowej MY HOME, umożliwiając zdalne i lokalne sterowanie odbiornikami elektrycznymi w budynkach mieszkalnych i biurowych.

• Sterowanie oświetleniem wewnętrznym i zewnętrznym (żarowe, LED, świetlówki) – pojedyncze lub podwójne obwody.
• Zarządzanie napędami rolet, żaluzji i markiz o mocy do 460 W w systemie inteligentnego budynku.
• Sterowanie wentylacją mechaniczną lub małymi pompami w instalacjach domowych i biurowych.
• Integracja z systemem MY HOME do realizacji scenariuszy oświetleniowych, czasowych i automatycznych sekwencji.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami oraz dokumentacją producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do spodziewanego obciążenia, a moment dokręcania śrub zacisków stosować zgodnie z danymi zawartymi w karcie katalogowej producenta.

FAQ

• Czy aktor F411U2 można stosować do sterowania oświetleniem LED? Tak, urządzenie obsługuje obciążenie LED i CFLi do 2 A na kanał, co pozwala na bezpośrednie sterowanie nowoczesnymi energooszczędnymi źródłami światła.
• Jaki jest stopień ochrony tego aktuora? Dane katalogowe nie określają bezpośrednio stopnia IP, jednak standardowo dla aparatury modułowej montowanej w rozdzielnicy zakłada się ochronę IP20.
• Czy przekaźniki są normalnie otwarte (NO) czy normalnie zamknięte (NC)? Aktor wyposażony jest w 2 przekaźniki normalnie otwarte (NO) – w stanie spoczynku obwód jest rozwarty, a załączenie odbiornika następuje po podaniu sygnału sterującego z systemu MY HOME.
