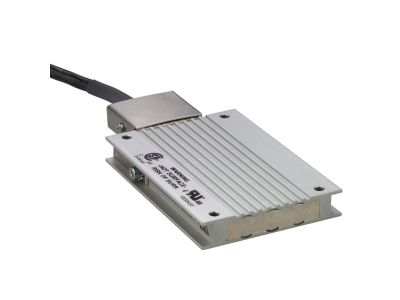

Akcesoria VW3A Rezystor hamowania, IP65, 10 Ohm, 400W | VW3A7601R07 Schneider Electric

Opis i Kluczowe Cechy

Rezystor hamowania o symbolu VW3A7601R07 to wysokiej jakości akcesorium przeznaczone do rozpraszania energii w obwodach hamowania silników elektrycznych. Dzięki rezystancji 10 Ohm i mocy ciągłej 400W skutecznie odprowadza ciepło powstające podczas hamowania dynamicznego. Stopień ochrony IP65 zapewnia pełną ochronę przed pyłem i strugami wody, co umożliwia pracę w trudnych warunkach przemysłowych.

• Rezystancja 10 Ohm: Optymalna wartość dla typowych układów hamowania w przetwornicach częstotliwości – zapewnia efektywne rozpraszanie energii bez ryzyka przeciążenia.
• Moc 400W: Umożliwia bezpieczne odprowadzenie ciepła przy długotrwałym hamowaniu, chroniąc elementy układu napędowego przed przegrzaniem.
• Stopień ochrony IP65: Odporność na wnikanie pyłu i wilgoci – rezystor może być montowany bezpośrednio w strefach o podwyższonej wilgotności lub zapyleniu (np. hale produkcyjne, zewnętrzne obudowy).
• Kompaktowa obudowa: Ułatwia montaż w szafach sterowniczych lub bezpośrednio przy silniku, oszczędzając miejsce w rozdzielnicy.
• Brak elementów ruchomych: Wysoka niezawodność i długa żywotność – rezystor nie wymaga konserwacji.

Zgodność z Normami

Rezystor spełnia wymagania europejskich norm bezpieczeństwa elektrycznego oraz posiada oznaczenie CE. Produkt zgodny z typowymi standardami dla rezystorów hamowania stosowanych w układach napędów przemysłowych. Nie wymaga dodatkowych certyfikatów przy standardowych instalacjach.

Zastosowanie

Rezystor hamowania VW3A7601R07 znajduje zastosowanie w układach napędowych z przetwornicami częstotliwości, gdzie konieczne jest rozproszenie energii podczas hamowania elektrycznego. Sprawdza się w automatyce przemysłowej, systemach transportu i maszynach produkcyjnych.

• Hamowanie dynamiczne silników indukcyjnych sterowanych falownikami – rozpraszanie energii zapobiega wzrostowi napięcia w obwodzie DC.
• Praca w układach dźwigowych, suwnicach i windach – bezpieczne zatrzymywanie napędów przy dużych obciążeniach.
• Zastosowanie w maszynach pakujących, przenośnikach i wentylatorach – tam gdzie wymagane jest szybkie i kontrolowane hamowanie.
• Montaż w obudowach zewnętrznych (IP65) – idealne rozwiązanie dla instalacji w środowisku wilgotnym lub zapylonym.

Wskazówki Montażowe

Montaż rezystora hamowania może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całego układu napędowego i upewnić się, że kondensatory obwodu pośredniego są rozładowane. Rezystor należy montować w pozycji pionowej lub poziomej na niepalnym podłożu, zapewniając odpowiednią wentylację (min. 5 cm odstępu od innych elementów). Przekrój przewodów przyłączeniowych dobrać zgodnie z maksymalnym prądem płynącym przez rezystor (wynikającym z mocy i rezystancji). Moment dokręcania zacisków – zgodnie z instrukcją producenta (jeśli dostępna). Nie wolno zanurzać rezystora w cieczy ani instalować w miejscach o ograniczonej cyrkulacji powietrza.

FAQ

• Czy rezystor hamowania VW3A7601R07 jest odporny na zachlapanie? Tak, stopień ochrony IP65 oznacza pełną ochronę przed pyłem oraz przed strugami wody – może być montowany w miejscach narażonych na wilgoć.
• Jaka jest dopuszczalna temperatura otoczenia podczas pracy? W danych producenta nie podano szczegółowych zakresów temperatury, jednak dla rezystorów mocy przewiduje się zwykle pracę w zakresie od -20°C do +60°C. Dokładne wartości należy sprawdzić w dokumentacji technicznej.
• Czy rezystor wymaga dodatkowego zabezpieczenia termicznego? Standardowo w układzie hamowania zabezpieczenie termiczne zapewnia przetwornica częstotliwości, która monitoruje prąd i moc. Rezystor sam w sobie nie posiada wbudowanego termostatu – odpowiedni dobór wartości rezystancji i mocy gwarantuje bezpieczną pracę.
