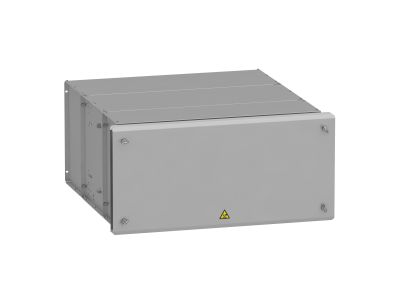

Akcesoria VW3A Rezystor hamowania, IP23, 8 Ohm, 25kW | VW3A7755 Schneider Electric

Opis i Kluczowe Cechy

Akcesoria VW3A Rezystor hamowania o symbolu VW3A7755 przeznaczony do rozpraszania energii w obwodzie pośredniczącym przemienników częstotliwości. Charakteryzuje się rezystancją 8 Ohm i mocą 25 kW, co zapewnia skuteczne hamowanie dynamiczne silników o dużych mocach. Stopień ochrony IP23 chroni przed wnikaniem ciał stałych o średnicy powyżej 12 mm oraz przed wodą pryskającą pod kątem do 60°.

• Rezystancja 8 Ohm: Optymalna wartość dla efektywnego odprowadzania energii regenerowanej podczas hamowania, co zmniejsza ryzyko przeciążenia przemiennika częstotliwości.
• Moc 25 kW: Umożliwia rozpraszanie dużej ilości ciepła bez przegrzewania rezystora, zapewniając bezpieczną pracę w wymagających aplikacjach przemysłowych.
• Stopień ochrony IP23: Gwarantuje odporność na dostęp narzędzi i drobnych przedmiotów oraz na wilgoć w suchych pomieszczeniach przemysłowych, co ułatwia instalację wewnątrz szaf sterowniczych.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Został zaprojektowany zgodnie z ogólnie przyjętymi standardami branżowymi dla rezystorów hamowania stosowanych w układach napędowych.

Zastosowanie

Rezystor hamowania VW3A7755 znajduje zastosowanie w układach napędów z przemiennikami częstotliwości, gdzie konieczne jest bezpieczne rozproszenie energii zwrotnej podczas hamowania dynamicznego.

• Hamowanie dynamiczne silników asynchronicznych w aplikacjach o dużej bezwładności (wentylatory, przenośniki, wirówki).
• Ochrona przemiennika częstotliwości przed wzrostem napięcia w obwodzie DC podczas gwałtownego zatrzymania napędu.
• Szybkie zatrzymywanie maszyn w procesach produkcyjnych, gdzie wymagane są krótkie czasy cyklu.
• Rozpraszanie energii regenerowanej przez silniki pracujące w trybie generatorowym (np. dźwigi, wciągarki).

Wskazówki Montażowe

Montaż rezystora hamowania może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie i upewnić się, że obwód jest pozbawiony napięcia. Rezystor należy instalować w pozycji zapewniającej swobodny przepływ powietrza chłodzącego, z zachowaniem odstępów zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do spodziewanego prądu, a moment dokręcania zacisków stosować według zaleceń technicznych. Nie należy instalować w miejscach narażonych na bezpośrednie działanie wody ani w atmosferze wybuchowej bez dodatkowej obudowy.

FAQ

• Jaki jest stopień ochrony tego rezystora? Stopień ochrony IP23 oznacza odporność na ciała stałe >12 mm oraz na wodę pryskającą pod kątem do 60°. Urządzenie jest przeznaczone do montażu w suchych pomieszczeniach wewnątrz szaf sterowniczych.
• Czy mogę go stosować z każdym przemiennikiem częstotliwości? Rezystor VW3A7755 jest elementem akcesoriów serii VW3A, która współpracuje z przemiennikami Altivar. Przed zakupem zalecamy sprawdzenie kompatybilności z konkretnym modelem przemiennika w dokumentacji technicznej.
• Jaka jest maksymalna temperatura otoczenia podczas pracy? Nie podano w danych producenta. Aby uniknąć przegrzania, rezystor należy montować w miejscu o dobrej wentylacji, a szczegółowe warunki pracy należy odczytać z załączonej karty katalogowej lub instrukcji.
