Akcesoria VW3A Filtr du/dt, 50A, IP20 | VW3A5304 Schneider Electric

Opis i Kluczowe Cechy

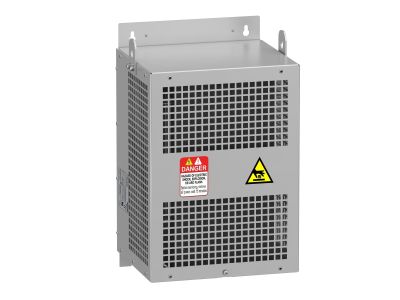

Filtr du/dt VW3A5304 firmy Schneider Electric to wysokiej klasy akcesorium wyjściowe przeznaczone do napędów o zmiennej prędkości z serii Altivar Process ATV600 oraz ATV900. Zaprojektowany do instalacji pomiędzy wyjściem napędu a silnikiem, umożliwia bezpieczną pracę z kablami silnikowymi dłuższymi niż standardowo dopuszczalne długości. Jego prąd znamionowy wynosi 50 A, a stopień ochrony IP20 gwarantuje ochronę przed ciałami stałymi w typowych warunkach rozdzielnicowych. Waga 18 kg świadczy o solidnej, trwałej konstrukcji.

• Prąd znamionowy 50 A: umożliwia współpracę z napędami o średniej mocy, zapewniając bezpieczne filtrowanie bez ryzyka przeciążenia.
• Stopień ochrony IP20: chroni przed dostępem do części czynnych i ciałami stałymi o średnicy powyżej 12,5 mm, co jest standardem dla aparatury instalowanej w suchych pomieszczeniach i szafach sterowniczych.
• Ogranicza przepięcia na zaciskach silnika: redukuje skoki napięcia powstające przy pracy impulsowej napędu, co wydłuża żywotność izolacji uzwojeń i zmniejsza ryzyko uszkodzenia silnika.
• Filtruje zakłócenia i zmniejsza prąd upływu: poprawia kompatybilność elektromagnetyczną instalacji oraz zwiększa bezpieczeństwo użytkowania.
• Umożliwia stosowanie dłuższych kabli silnikowych: pozwala na elastyczne rozmieszczenie napędu względem silnika, bez konieczności stosowania dodatkowych elementów kompensujących.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznakowanie CE. Przeznaczony jest do stosowania w instalacjach niskiego napięcia, spełniających wymagania dyrektyw Unii Europejskiej. Ze względu na charakter akcesorium do napędów, jego parametry są zoptymalizowane pod kątem pracy w układach zgodnych z serią Altivar Process.

Zastosowanie

Filtr du/dt VW3A5304 znajduje zastosowanie wszędzie tam, gdzie napęd o zmiennej prędkości pracuje z silnikiem położonym w znacznej odległości, a także w instalacjach wymagających szczególnej ochrony silnika przed przepięciami i zakłóceniami.

• Sterowanie silnikami w układach napędowych ATV600 i ATV900 z długimi połączeniami kablowymi (powyżej standardowych limitów długości).
• Instalacje przemysłowe, w których konieczne jest ograniczenie przepięć na zaciskach silnika – np. w pompach, wentylatorach, przenośnikach.
• Systemy wymagające niskiego poziomu zakłóceń elektromagnetycznych i minimalizacji prądów upływowych – np. w obiektach z wrażliwymi urządzeniami sterującymi.
• Modernizacja istniejących rozdzielnic napędowych w celu zwiększenia niezawodności i żywotności silników.

Wskazówki Montażowe

Montaż filtra du/dt VW3A5304 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania napędu i odczekaj do całkowitego rozładowania kondensatorów (co najmniej 5 minut). Urządzenie montuj w pozycji pionowej lub poziomej na odpowiednio wytrzymałej powierzchni, zapewniając swobodny przepływ powietrza wokół obudowy. Przewody przyłączaj zgodnie ze schematem producenta, stosując końcówki kablowe odpowiednie dla przekroju – dobór przekroju uzależnij od prądu znamionowego 50 A i długości instalacji. Momenty dokręcania zacisków oraz szczegółowe wytyczne montażowe znajdziesz w dokumentacji technicznej produktu. Po zamontowaniu sprawdź poprawność połączeń i przed włączeniem napędu upewnij się, że filtr jest prawidłowo uziemiony.

FAQ

• Czy filtr VW3A5304 jest wyposażony w diody LED sygnalizacyjne? Nie, filtr du/dt VW3A5304 nie posiada żadnych elementów sygnalizacyjnych ani podświetlenia. Jego działanie potwierdza brak nieprawidłowości w pracy napędu oraz obniżone przepięcia na silniku.
• Jaki jest stopień ochrony tego filtra? Stopień ochrony wynosi IP20 – chroni przed dotknięciem części czynnych i przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm. Nie jest odporny na wilgoć, dlatego filtr należy instalować w suchym pomieszczeniu lub szczelnej szafie sterowniczej.
• Do jakich napędów można podłączyć filtr VW3A5304? Filtr jest dedykowany do napędów o zmiennej prędkości z serii Altivar Process ATV600 oraz ATV900. Przed podłączeniem sprawdź, czy prąd znamionowy napędu nie przekracza 50 A – w przeciwnym razie konieczne może być zastosowanie filtra o wyższym prądzie.
