Napęd obrotowy drzwiowy ze sprzęgłem, standardowy IEC IP65, z blokadą drzwi, wyposażenie do: 3VA1 | 3VA9157-0FK21 Siemens

Alternatywny kod produktu: 3VA91570FK21

Opis i Kluczowe Cechy

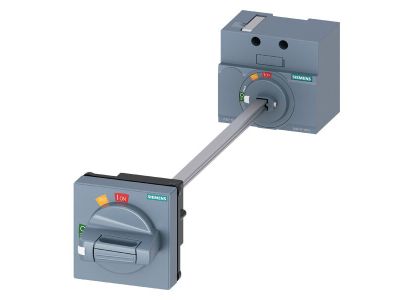

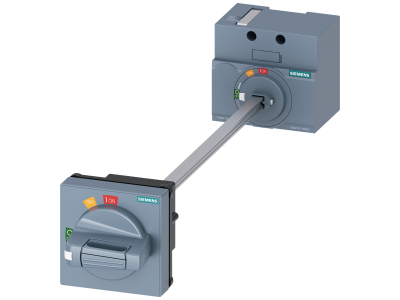

Napęd obrotowy drzwiowy ze sprzęgłem, oznaczony symbolem 3VA9157-0FK21, to akcesorium przeznaczone do wyłączników kompaktowych serii 3VA1. Zapewnia wygodne i bezpieczne zdalne sterowanie wyłącznikiem z zewnątrz rozdzielnicy, przy jednoczesnym zachowaniu stopnia ochrony IP65. Wyposażenie w blokadę drzwi uniemożliwia nieuprawniony dostęp do wnętrza rozdzielnicy.

• Stopień ochrony IP65: Skuteczna ochrona przed wnikaniem pyłu i strumieni wody, co pozwala na montaż w trudnych warunkach przemysłowych i zewnętrznych, bez ryzyka uszkodzenia mechanizmu.
• Blokada drzwi: Zapobiega przypadkowemu otwarciu pokrywy rozdzielnicy, zwiększając bezpieczeństwo personelu i zabezpieczając przed manipulacją przy włączonym obwodzie.
• Wyposażenie do wyłączników 3VA1: Dedykowane dla serii kompaktowej 3VA – gwarantuje mechaniczną i elektryczną kompatybilność, skracając czas montażu i eliminując potrzebę stosowania dodatkowych adapterów.
• Sprzęgło mechaniczne: Umożliwia ręczne zadziałanie wyłącznika (wyzwolenie) bez potrzeby użycia narzędzi, co ułatwia testowanie i serwis.
• Standard zgodny z IEC: Konstrukcja spełnia wymagania norm międzynarodowych, co przekłada się na niezawodność w instalacjach profesjonalnych.

Zgodność z Normami

Napęd obrotowy został zaprojektowany zgodnie z wytycznymi norm IEC dla stopnia ochrony IP65. Posiada certyfikat CE, potwierdzający spełnienie wymagań dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności. Nie dotyczy go konkretna norma wyrobu, gdyż jest akcesorium do wyłączników kompaktowych.

Zastosowanie

Napęd obrotowy drzwiowy ze sprzęgłem znajduje zastosowanie wszędzie tam, gdzie wyłącznik kompaktowy 3VA1 musi być obsługiwany z zewnątrz zamkniętej rozdzielnicy, a jednocześnie wymagana jest blokada dostępu. Idealnie sprawdza się w instalacjach przemysłowych, komercyjnych i energetycznych.

• Sterowanie wyłącznikiem głównym obwodu z zewnątrz szafy rozdzielczej – eliminuje konieczność otwierania drzwi przy każdorazowym załączeniu/wyłączeniu.
• Blokada drzwi rozdzielnicy w pozycji zamkniętej – uniemożliwia dostęp osobom nieupoważnionym oraz zabezpiecza przed przypadkowym otwarciem podczas pracy urządzenia.
• Zdalne wyzwalanie awaryjne – za pomocą sprzęgła można szybko rozłączyć obwód bez dotykania styków głównych, co zwiększa bezpieczeństwo operatora.
• Integracja z systemami automatyki budynkowej – jako element uzupełniający w wyłącznikach serii 3VA umożliwia zdalną sygnalizację stanu i sterowanie.

Wskazówki Montażowe

Montaż napędu obrotowego może być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP (eksploatacja urządzeń elektroenergetycznych). Przed rozpoczęciem prac bezwzględnie odłącz napięcie od wyłącznika i całej rozdzielnicy. Napęd montuje się na drzwiach szafy, wykorzystując otwory montażowe i uszczelkę IP65. Przekrój przewodów oraz moment dokręcania zacisków muszą być zgodne z dokumentacją techniczno-ruchową dostarczoną przez producenta. Nie przekraczać maksymalnego kąta obrotu ani siły nacisku – ryzyko uszkodzenia mechanizmu.

FAQ

• Czy napęd posiada wbudowane podświetlenie lub sygnalizację LED? Napęd obrotowy 3VA9157-0FK21 jest wyłącznie mechanicznym akcesorium – nie zawiera elementów elektrycznych, takich jak podświetlenie. Do sygnalizacji stanu należy stosować osobne moduły pomocnicze (np. 3VA9…).
• Jaki stopień ochrony ma napęd po zamontowaniu na drzwiach? Dzięki uszczelce IP65 zamontowanej w zestawie, całość zachowuje szczelność na poziomie IP65 pod warunkiem prawidłowego dokręcenia i użycia odpowiednich uszczelek drzwiowych.
• Czy mogę użyć tego napędu do wyłączników innych serii niż 3VA1? Napęd jest dedykowany wyłącznie do wyłączników kompaktowych serii 3VA1 (część rodziny 3VA). Mechanicznie nie jest kompatybilny z innymi seriami – stosowanie go w innych wyłącznikach grozi uszkodzeniem lub brakiem prawidłowego działania.
