Akcesoria dla 3VA1 100/160 | 3VA9153-0QC00 Siemens

Alternatywny kod produktu: 3VA91530QC00

Opis i Kluczowe Cechy

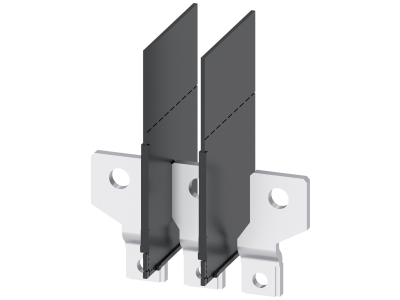

Rozszerzenie przyłącza przedni o symbolu 3VA9153-0QC00 to akcesorium dedykowane do wyłączników kompaktowych Siemens serii 3VA1 (3VA10/3VA11) dla zakresu prądowego 100/160 A. Zestaw zawiera 3 sztuki, co pozwala na kompleksowe wyposażenie wyłącznika lub rozbudowę istniejącego przyłącza. Produkt został zaprojektowany z myślą o wygodnej i bezpiecznej technice przyłączeniowej, zgodnej z wymaganiami instalacyjnymi nowoczesnych rozdzielnic.

• Zestaw 3 sztuk: Umożliwia jednoczesne wyposażenie trzech biegunów lub wykonanie rezerwowego montażu – oszczędność czasu i kosztów przy serwisie.
• Dedykowane do wyłączników 3VA10/3VA11 (100/160 A): Gwarantuje pełną kompatybilność mechaniczną i elektryczną, eliminując ryzyko błędnego doboru.
• Rozszerzenie przyłącza przedni: Ułatwia dostęp do zacisków i prowadzenie przewodów w rozdzielnicy, co przyspiesza instalację i późniejszą konserwację.
• Technika przyłączeniowa zgodna z koncepcją 3VA: Zapewnia łatwe i uporządkowane okablowanie nawet w ograniczonej przestrzeni szafy sterowniczej.

Zgodność z Normami

Akcesorium 3VA9153-0QC00 zostało zaprojektowane i wyprodukowane zgodnie z obowiązującymi dyrektywami niskonapięciowymi oraz posiada certyfikację CE. Produkt spełnia wymagania standardów DIN i IEC dla techniki przyłączeniowej stosowanej w wyłącznikach kompaktowych. Wszelkie szczegółowe normy należy zweryfikować w dokumentacji technicznej wyłącznika 3VA1.

Zastosowanie

Rozszerzenie przyłącza przedni stosuje się wszędzie tam, gdzie konieczne jest wyprowadzenie obwodów głównych z wyłącznika kompaktowego w sposób przejrzysty i bezpieczny. Znajduje zastosowanie w rozdzielnicach głównych oraz podrozdzielniach.

• Rozbudowa przyłączy w wyłącznikach 3VA10/3VA11 w celu zwiększenia liczby przyłączanych przewodów.
• Uporządkowanie okablowania w szafach sterowniczych i rozdzielnicach przemysłowych.
• Montaż w instalacjach wymagających częstej konserwacji – przedni dostęp ułatwia obsługę techniczną.
• Zastosowanie w systemach automatyki budynkowej, gdzie niezawodność i szybki montaż są kluczowe.

Wskazówki Montażowe

Montaż akcesorium może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Rozszerzenie przyłącza montuje się na przedniej stronie wyłącznika zgodnie z instrukcją producenta. Momenty dokręcania śrub oraz przekroje przyłączanych przewodów należy dostosować do wartości podanych w dokumentacji technicznej wyłącznika 3VA1. Nie przekraczaj dopuszczalnych parametrów prądowych i napięciowych układu.

FAQ

• Czy rozszerzenie przyłącza 3VA9153-0QC00 pasuje do wyłączników 3VA innych serii (np. 3VA2)? Produkt jest dedykowany wyłącznie do serii 3VA10/3VA11 (3VA1 100/160 A). Dla innych modeli należy stosować odpowiednie akcesoria przewidziane przez producenta.
• Ile przewodów można przyłączyć na jeden zacisk po zamontowaniu rozszerzenia? Maksymalna liczba przewodów oraz ich przekroje są określone w kartach katalogowych wyłącznika 3VA1. Zastosowanie rozszerzenia nie zmienia tych wartości – należy przestrzegać zaleceń producenta.
• Czy akcesorium jest dostarczane z dodatkowymi śrubami lub oznaczeniami? W skład zestawu wchodzą 3 sztuki rozszerzenia przyłącza. Elementy mocujące i oznaczenia znajdują się w komplecie z wyłącznikiem lub należy je zamówić oddzielnie. Dokumentacja wyłącznika podaje szczegóły montażu.
