Dźwignia uchylna do łączników drogowych 3SE51/52 dźwignia metalowa 100mm, połączenie kształtowe | 3SE5000-0AA61 Siemens

Alternatywny kod produktu: 3SE50000AA61

Opis i Kluczowe Cechy

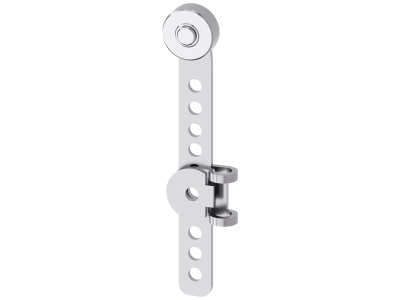

Dźwignia uchylna Siemens 3SE5000-0AA61 to metalowe akcesorium przeznaczone do łączników drogowych serii 3SE51/52. Długość ramienia 100 mm oraz połączenie kształtowe gwarantują precyzyjne przeniesienie ruchu i trwałość mechaniczną w aplikacjach wymagających niezawodnej rejestracji położeń elementów maszyn.

• Materiał metalowy: Wytrzymała konstrukcja odporna na zmęczenie mechaniczne w warunkach przemysłowych, zapewniająca długi okres eksploatacji.
• Długość ramienia 100 mm: Optymalny zasięg umożliwiający montaż w standardowych układach napędowych łączników drogowych 3SE51/52.
• Połączenie kształtowe: Bezpośrednie, poślizgowe przeniesienie napędu eliminuje luz i zwiększa dokładność punktów przełączania.
• Kompatybilność z serią 3SE5: Dźwignia pasuje do głowic obrotowych i łączników drogowych SIRIUS, co umożliwia łatwą rozbudowę systemu przy minimalnej liczbie typów magazynowych.
• Modułowa koncepcja: W połączeniu z różnymi wariantami rolek i wtyczek spełnia szerokie spektrum wymagań w codziennych zastosowaniach przemysłowych.

Zgodność z Normami

Akcesorium przeznaczone do współpracy z łącznikami drogowymi Siemens serii 3SE5, które spełniają wymagania norm EN 50047 oraz EN 50041 w zakresie punktów przełączania i mocowania. Produkt posiada deklarację zgodności CE i jest dopuszczony do stosowania w instalacjach zgodnych z dyrektywami Unii Europejskiej.

Zastosowanie

Dźwignia uchylna 3SE5000-0AA61 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna rejestracja położenia elementów maszyn lub nadzorowanie ustawienia urządzeń ochronnych. Dzięki metalowej konstrukcji nadaje się do środowisk o podwyższonych wymaganiach mechanicznych.

• Rejestracja pozycji końcowych i pośrednich w maszynach przemysłowych (np. suwnice, prasy, automaty montażowe).
• Nadzorowanie ustawienia osłon i klap ochronnych w systemach bezpieczeństwa maszyn.
• Sterowanie sekwencjami ruchu w liniach transportowych i pakujących.
• Wykorzystanie w łącznikach drogowych jako element napędowy do łączenia z przekaźnikami bezpieczeństwa lub sterownikami PLC.

Wskazówki Montażowe

Montaż i wymiana dźwigni powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu zasilania. Dźwignię mocować do głowicy obrotowej łącznika zgodnie z instrukcją producenta – nie wymaga narzędzi specjalnych poza standardowym kluczem. Należy zwrócić uwagę na właściwe zablokowanie połączenia kształtowego, aby uniknąć luzów podczas pracy. Przekrój przewodów sygnałowych dobrać do obciążenia styków łącznika.

FAQ

• Czy dźwignia jest wyposażona w podświetlenie LED? Nie. Dźwignia 3SE5000-0AA61 to wyłącznie element mechaniczny – nie posiada wbudowanych diod LED. Opcjonalne wskaźniki LED dostępne są w niektórych wariantach łączników drogowych 3SE5 (np. z wtyczką M12).
• Jaki stopień ochrony ma ta dźwignia? Producent nie podaje osobnego stopnia ochrony dla samej dźwigni. Stopień ochrony instalacji określa obudowa łącznika drogowego, do którego dźwignia jest montowana. W standardowych zastosowaniach wewnątrz rozdzielnic i na maszynach stosuje się IP20 lub wyższy w zależności od łącznika.
• Czy dźwignia pasuje do łączników innych producentów? Nie. Dźwignia zaprojektowana jest wyłącznie do łączników drogowych Siemens SIRIUS 3SE51/52 z połączeniem kształtowym. Do innych systemów może być niekompatybilna mechanicznie.
