Dźwignia uchylna o regulowanej długości 3SE51/52 dźwignia metalowa długość 100mm | 3SE5000-0AA55 Siemens

Alternatywny kod produktu: 3SE50000AA55

Opis i Kluczowe Cechy

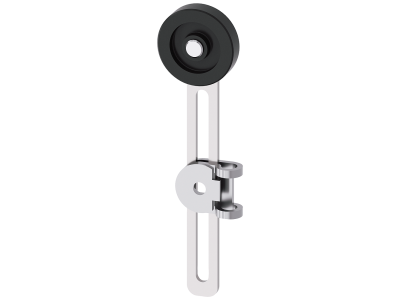

Dźwignia uchylna o regulowanej długości (symbol 3SE5000-0AA55) od Siemens to metalowe akcesorium przeznaczone do głowic obrotowych serii 3SE51/52. Długość ramienia wynosi 100 mm, a możliwość płynnej regulacji umożliwia dostosowanie do konkretnych warunków montażowych i wymaganej drogi przełączania. Wytrzymała konstrukcja metalowa gwarantuje stabilność mechaniczną nawet w trudnych warunkach przemysłowych.

• Długość 100 mm: zapewnia optymalny zasięg detekcji przy zachowaniu kompaktowych wymiarów, co ułatwia integrację z maszynami.
• Regulacja długości: pozwala na dopasowanie pozycji dźwigni do różnych geometrii elementów nadzorowanych, zwiększając uniwersalność zastosowania.
• Wykonanie metalowe: gwarantuje odporność na zużycie mechaniczne i odkształcenia, co przekłada się na długą żywotność w cyklach pracy ciągłej.
• Dedykowana do głowic 3SE51/52: gwarantuje bezproblemowy montaż i pełną zgodność mechaniczną z łącznikami drogowymi SIRIUS 3SE5.
• Przeznaczona do rejestracji położenia: idealna do nadzoru ustawienia urządzeń ochronnych oraz pozycjonowania elementów maszyn.

Zgodność z Normami

Dźwignia jest zaprojektowana i wykonana zgodnie z normami EN 50047 oraz EN 50041, co potwierdza jej przydatność w systemach sterowania maszyn. Produkt posiada oznaczenie CE, a cała seria łączników drogowych 3SE5 dopuszczona jest do użytku w obwodach zgodnych z wymaganiami IEC i UL. Montaż i użytkowanie muszą odbywać się zgodnie z dokumentacją producenta oraz obowiązującymi przepisami BHP.

Zastosowanie

Dźwignia znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne wykrywanie położenia mechanicznego elementów ruchomych. Stanowi kluczowy element w systemach zabezpieczeń maszyn i linii produkcyjnych.

• Nadzorowanie położenia osłon i przesuwnych drzwi ochronnych – dźwignia uruchamia łącznik przy określonym przesunięciu.
• Kontrola krańcowych pozycji siłowników, tłoków pneumatycznych lub elementów transportowych.
• Pozycjonowanie narzędzi w obrabiarkach oraz detekcja obecności przedmiotów na przenośnikach.
• Realizacja funkcji bezpieczeństwa w maszynach zgodnych z PL e / SIL 3 (w połączeniu z odpowiednim łącznikiem drogowym).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV) lub personel o odpowiednich kwalifikacjach mechanicznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od głowicy łącznika i zabezpieczyć je przed przypadkowym załączeniem. Dźwignię mocować na wale głowicy obrotowej zgodnie z instrukcją producenta, dokręcając śruby momentem podanym w dokumentacji (zazwyczaj 0.5–1.0 Nm, ale należy sprawdzić konkretną głowicę).Przekrój przewodów oraz dopuszczalne obciążenie dobierać zgodnie z prądem znamionowym łącznika – dźwignia sama w sobie nie przenosi prądu, ale wpływa na ruchome elementy przełącznika. Po zakończeniu montażu sprawdzić mechaniczne działanie dźwigni i prawidłowość przełączania styków.

FAQ

• Czy dźwignia jest podświetlana lub posiada wskaźnik LED? Nie, dźwignia 3SE5000-0AA55 jest wyłącznie elementem mechanicznym – nie zawiera diod LED ani elektroniki. Ewentualne wskaźniki statusu znajdują się w głowicy łącznika (w zależności od wariantu).
• Jaki stopień ochrony ma dźwignia? Stopień ochrony nie jest podawany dla samej dźwigni – zależy od obudowy łącznika, do którego jest montowana. W typowych zastosowaniach głowice 3SE5 osiągają IP67, co czyni je odpornymi na działanie pyłu i wody podczas mycia.
• Czy długość dźwigni można zmieniać w sposób ciągły, czy skokowo? Dźwignia ma regulację ciągłą (bezstopniową) w zakresie podanym przez producenta – maksymalne wysunięcie wynosi 100 mm. Należy pamiętać, że regulacja odbywa się przez poluzowanie śruby blokującej i przesunięcie ramienia, a następnie dokręcenie z odpowiednim momentem.
