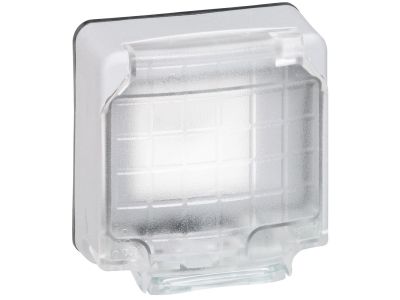

Adapter z klapką szerokość 2M, mechanizm bez puszki IP66, Plexo | 090490 Legrand

Opis i Kluczowe Cechy

Adapter z klapką Plexo 090490 to element systemu Mosaic przeznaczony do montażu w puszkach natynkowych (nr ref. 090491, 090492 lub 090498). Dzięki szerokości 2M (2 moduły) oraz stopniowi ochrony IP66 i odporności mechanicznej IK08 zapewnia skuteczną ochronę zamontowanych wewnątrz mechanizmów w warunkach zewnętrznych i przemysłowych. Kolor szary ułatwia dopasowanie do standardowych instalacji.

• Stopień ochrony IP66: całkowita ochrona przed pyłem i strumieniami wody – gwarantuje niezawodne działanie mechanizmów na zewnątrz, w deszczu i podczas mycia ciśnieniowego.
• Odporność mechaniczna IK08: wytrzymuje uderzenia o energii 5 J – zabezpiecza przyciski, przełączniki i sygnalizatory przed przypadkowymi uszkodzeniami w obszarach narażonych na uderzenia.
• Szerokość 2M (2 moduły): umożliwia montaż pojedynczego mechanizmu Mosaic w standardowej konfiguracji, oszczędzając miejsce w puszce.
• Kompatybilność z mechanizmami Mosaic: dedykowany do przycisków, przycisków podświetlanych, łączników i innych elementów serii Mosaic – pełna swoboda konfiguracji.
• Gotowy do współpracy z puszkami nr ref. 090491/090492/090498: adapter stanowi osłonę dla mechanizmu; puszki zapewniają przestrzeń przyłączeniową i montaż na ścianie lub w rozdzielnicy zewnętrznej.

Zgodność z Normami

Adapter Plexo 090490 został zaprojektowany zgodnie z obowiązującymi normami europejskimi w zakresie ochrony obudów i odporności mechanicznej. Potwierdzony stopień ochrony IP66 oraz klasa udarności IK08 są uzyskane w wyniku badań według wymagań norm serii IEC/EN 60529 i IEC/EN 62262. Produkt posiada oznakowanie CE, co gwarantuje zgodność z wymogami Unii Europejskiej.

Zastosowanie

Adapter z klapką Plexo 090490 znajduje zastosowanie wszędzie tam, gdzie mechanizmy sterowania i sygnalizacji muszą być chronione przed wilgocią, pyłem i uszkodzeniami mechanicznymi. Idealnie sprawdza się w instalacjach zewnętrznych oraz w środowiskach przemysłowych.

• Montaż przycisków sterowniczych i przełączników w strefach mokrych – np. na elewacjach budynków, w halach produkcyjnych mytych wodą.
• Stosowanie jako osłona dla sygnalizatorów świetlnych i dźwiękowych w automatyce budynkowej i bramowej.
• Wyposażenie rozdzielnic zewnętrznych IP66 – adapter wraz z puszką tworzy kompletne gniazdo dla mechanizmu Mosaic.
• Instalacje w obiektach o podwyższonym ryzyku uderzeń – jak parkingi, magazyny, ciągi komunikacyjne.

Wskazówki Montażowe

Montaż adaptera i puszki oraz podłączanie mechanizmów mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia (np. SEP) i wiedzę z zakresu instalacji elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Adapter montuje się na puszce natynkowej (nr ref. 090491, 090492 lub 090498) za pomocą zatrzasków. Zaleca się dokręcanie śrub zacisków mechanizmu zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do obciążenia prądowego – dla typowych zastosowań w obwodach sterowania wystarczy 1,5 mm². Po zamknięciu klapki sprawdź szczelność uszczelki.

FAQ

• Czy adapter jest wodoodporny? Tak, stopień ochrony IP66 oznacza całkowitą ochronę przed pyłem i silnymi strumieniami wody (np. z myjki ciśnieniowej). Klapka dodatkowo zabezpiecza przed bezpośrednim opadem deszczu.
• Jaką puszkę wybrać do tego adaptera? Adapter współpracuje z puszkami natynkowymi o numerach referencyjnych 090491 (pojedyncza), 090492 (podwójna) lub 090498 (inny typ – sprawdź w karcie katalogowej). Wybór zależy od liczby mechanizmów i potrzebnej przestrzeni przyłączeniowej.
• Czy adapter można stosować z mechanizmami innych producentów? Adapter został zaprojektowany wyłącznie dla mechanizmów systemu Mosaic. Nie gwarantuje się kompatybilności z innymi seriami, może to pogorszyć szczelność i bezpieczeństwo.
