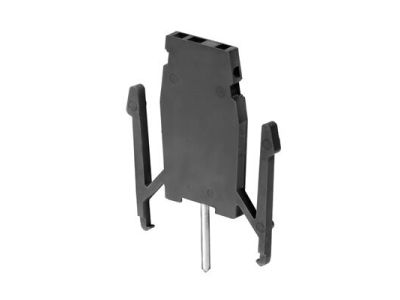

Adapter testowy do złączki szynowej WTA 2 WDU2.5-10 | 1632320000 Weidmuller

Opis i Kluczowe Cechy

Adapter testowy do złączki szynowej WTA 2 (symbol 1632320000) to akcesorium przeznaczone do pracy z listwami zaciskowymi WDU 2.5-10. Umożliwia szybkie i bezpieczne podłączanie przyrządów pomiarowych do testowanych obwodów w rozdzielnicach, bez konieczności ingerencji w zamontowane przewody. Dzięki zakresowi przekroju od 2,5 mm² do 10 mm² adapter sprawdza się w szerokim spektrum instalacji.

• Przekrój przewodu 2,5–10 mm²: kompatybilność z najczęściej stosowanymi przekrojami w rozdzielnicach – elastyczność podłączeń bez wymiany osprzętu.
• Dedykowany do złączek szynowych WTA 2: precyzyjne dopasowanie zapewnia stabilne i powtarzalne połączenie pomiarowe.
• Konstrukcja typu testowego adaptera: umożliwia podłączenie sond, wtyków bananowych lub końcówek pomiarowych bez luzów i ryzyka przypadkowego rozłączenia.
• Łatwy montaż na szynie TH35: adapter montuje się w rozdzielnicy razem z listwą zaciskową – oszczędność miejsca i czasu instalacji.
• Solidna izolacja i materiały: zapewniają wielokrotne użytkowanie w warunkach przemysłowych, zgodnie z wymaganiami bezpieczeństwa.

Zgodność z Normami

Adapter testowy został zaprojektowany zgodnie z ogólnymi wymaganiami europejskich norm dotyczących osprzętu łączeniowego i pomiarowego. Posiada oznaczenie CE, co potwierdza spełnienie obowiązujących dyrektyw unijnych w zakresie bezpieczeństwa i kompatybilności.

Zastosowanie

Adapter testowy znajduje zastosowanie wszędzie tam, gdzie wymagane jest okresowe sprawdzanie poprawności działania obwodów elektrycznych w rozdzielnicach i szafach sterowniczych. Ułatwia prace serwisowe oraz diagnostyczne.

• Podłączanie mierników uniwersalnych (multimetrów) do pomiaru napięcia, prądu i rezystancji w obwodach podrzędnych.
• Testowanie ciągłości przewodów oraz sprawdzanie poprawności działania zabezpieczeń i styczników w układach automatyki.
• Wykonywanie pomiarów w rozdzielnicach mieszkaniowych i przemysłowych bez wyjmowania przewodów z listew zaciskowych.
• Wsparcie przy uruchamianiu instalacji – szybkie sprawdzenie obecności napięcia na poszczególnych wyjściach listew.

Wskazówki Montażowe

Montaż adaptera oraz wszelkie prace w rozdzielnicy mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem czynności bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Adapter montuje się na szynie TH35 (DIN) – listwę zaciskową WTA 2 z adapterem należy mocować zgodnie z instrukcją producenta, zwracając uwagę na prawidłowe dokręcenie śrub mocujących. Przekrój przyłączanego przewodu musi mieścić się w zakresie określonym dla danej listwy (2,5–10 mm²). Po montażu sprawdź mechaniczne osadzenie adaptera oraz brak poluzowań.

FAQ

• Do jakich złączek pasuje ten adapter? Adapter przeznaczony jest do złączek szynowych WTA 2 oraz listew zaciskowych oznaczonych jako WDU 2.5-10 (przekrój przewodu 2,5–10 mm²).
• Czy można używać adaptera do pomiarów pod napięciem? Bezwzględnie odłącz napięcie przed podłączeniem adaptera. Adapter służy do diagnostyki w stanie beznapięciowym – zapewnia to bezpieczeństwo personelu i chroni przyrządy pomiarowe.
• Jaki jest zakres przekroju przewodu? Adapter współpracuje z przewodami o przekroju od 2,5 mm² do 10 mm², zgodnie z oznaczeniem modelu WDU2.5-10. Nie obsługuje przewodów o mniejszym lub większym przekroju.
